Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2] — HITACHI ZX160
Заводская схема «Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.

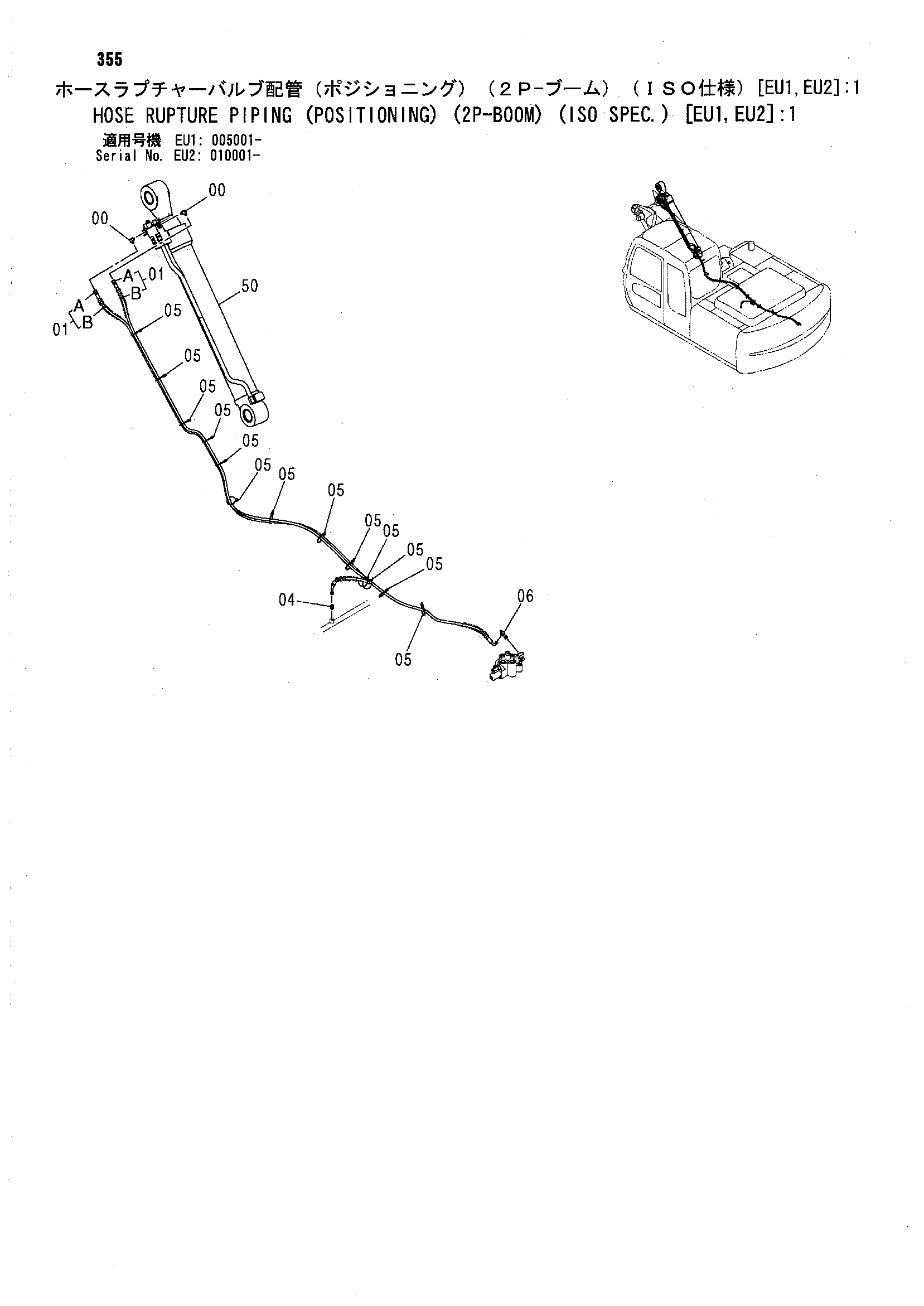

![Схема Шланг защита от разрыва трубопроводы (позиционирование) (2P-BOOM) (ISO специальное исполнение.) [EU1, EU2] HITACHI ZX160](/catalog-drawings/26/267227d1-a712-4e6f-a5c3-3b93f4e0f3d8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9225654 замена: 9226487 | Шланг в сборе | 2 |
| 01 | 9226487 | Шланг в сборе | 2 |
| 01A | 4293938 замена: 4603551 | Шланг | 1 |
| 01A | 4603551 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 11 |
| 01B | 4327293 | Защитный кожух | 10 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 13 |
| 06 | 4242052 | Соединительный штуцер | 1 |
| 50 | 4485929 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
