Рычаг управления (ход) <без навесное оборудование трубопроводы> — HITACHI ZX160

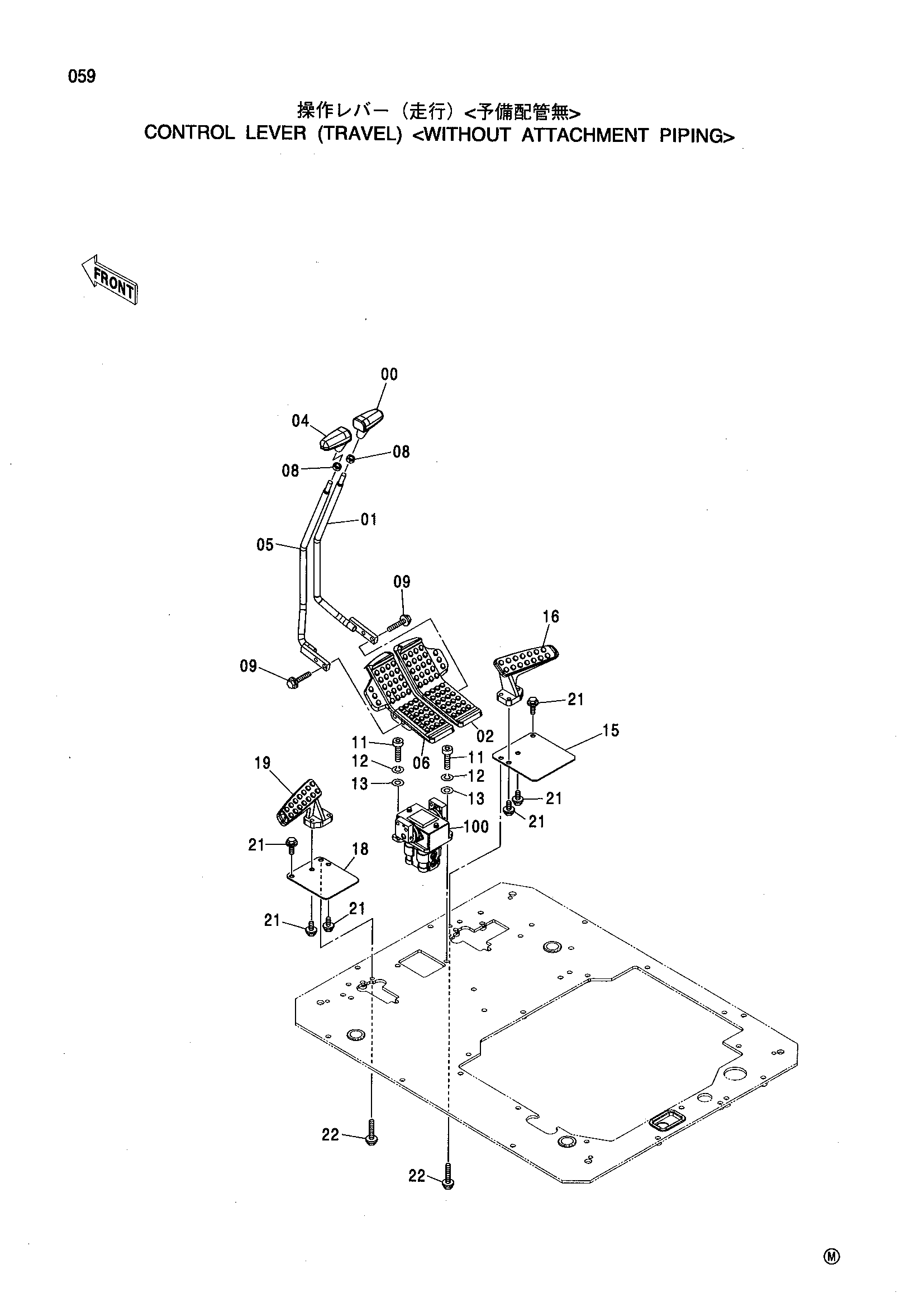

Заводская схема «Рычаг управления (ход) <без навесное оборудование трубопроводы>» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2045468 | Рукоятка | 1 |
| 01 | 8075450 | Рычаг | 1 |
| 02 | 1024384 | Педаль | 1 |
| 04 | 2045469 | Рукоятка | 1 |
| 05 | 8075449 | Рычаг | 1 |
| 06 | 1024224 | Педаль | 1 |
| 08 | 4424185 | Гайка | 2 |
| 09 | J051050 | Болт с шайбой | 4 |
| 11 | J781035 | Болт с внутренним шестигранником | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 15 | 4442175 | Крышка | 1 |
| 16 | 1015478 | Подставка для ног | 1 |
| 18 | 3052543 | Крышка | 1 |
| 19 | 1015477 | Подставка для ног | 1 |
| 21 | J011025 | Болт с шайбой | 6 |
| 22 | J011035 | Болт с шайбой | 2 |
| 100 | 9184276 замена: 9195307 | Пилотный клапан | 1 |
| 100 | 9195307 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
