Отвал управление — HITACHI ZX160

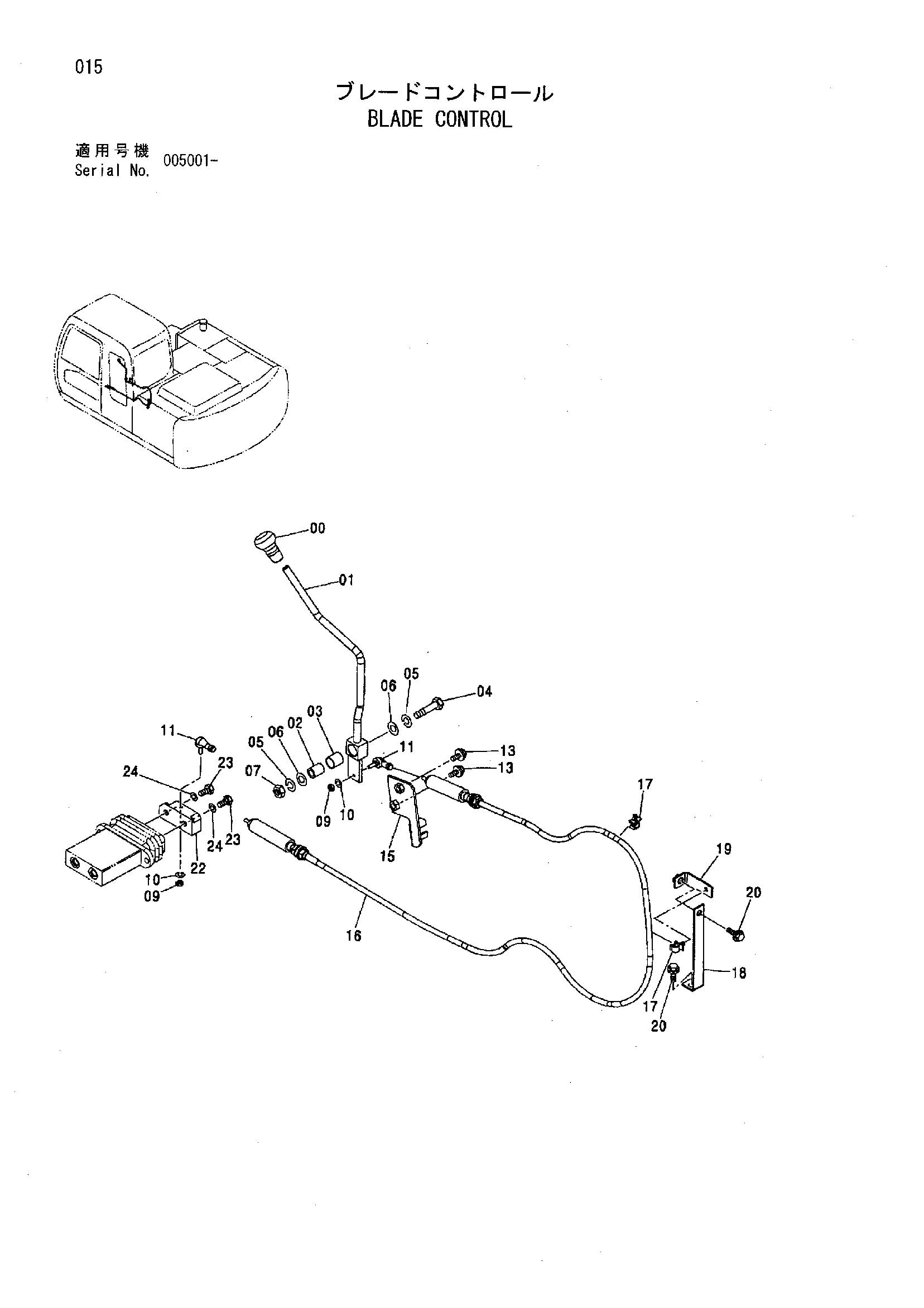

Заводская схема «Отвал управление» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4280117 | Рукоятка | 1 |
| 01 | 8081981 | Рычаг | 1 |
| 02 | 4279507 | Коллер | 1 |
| 03 | 4396083 | Втулка | 1 |
| 04 | J901255 | Болт | 1 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 449490 | Плоская шайба | 2 |
| 07 | J951012 | Гайка | 1 |
| 09 | M500605 | Гайка | 2 |
| 10 | A590906 | Пружинная шайба | 2 |
| 11 | 4056017 | Шарнир | 2 |
| 13 | J271025 | Болт с шайбой | 2 |
| 15 | 8083721 | Кронштейн | 1 |
| 16 | 4445267 | Трос управления | 1 |
| 17 | 4445372 | Зажим провод | 2 |
| 18 | 4445484 | Кронштейн | 1 |
| 19 | 9755747 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 22 | 9754977 | Кронштейн | 1 |
| 23 | J901020 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
