Гидроцилиндр стрелы (левый) (с удерживающий клапан) (моноблочный стрела) — HITACHI ZX160

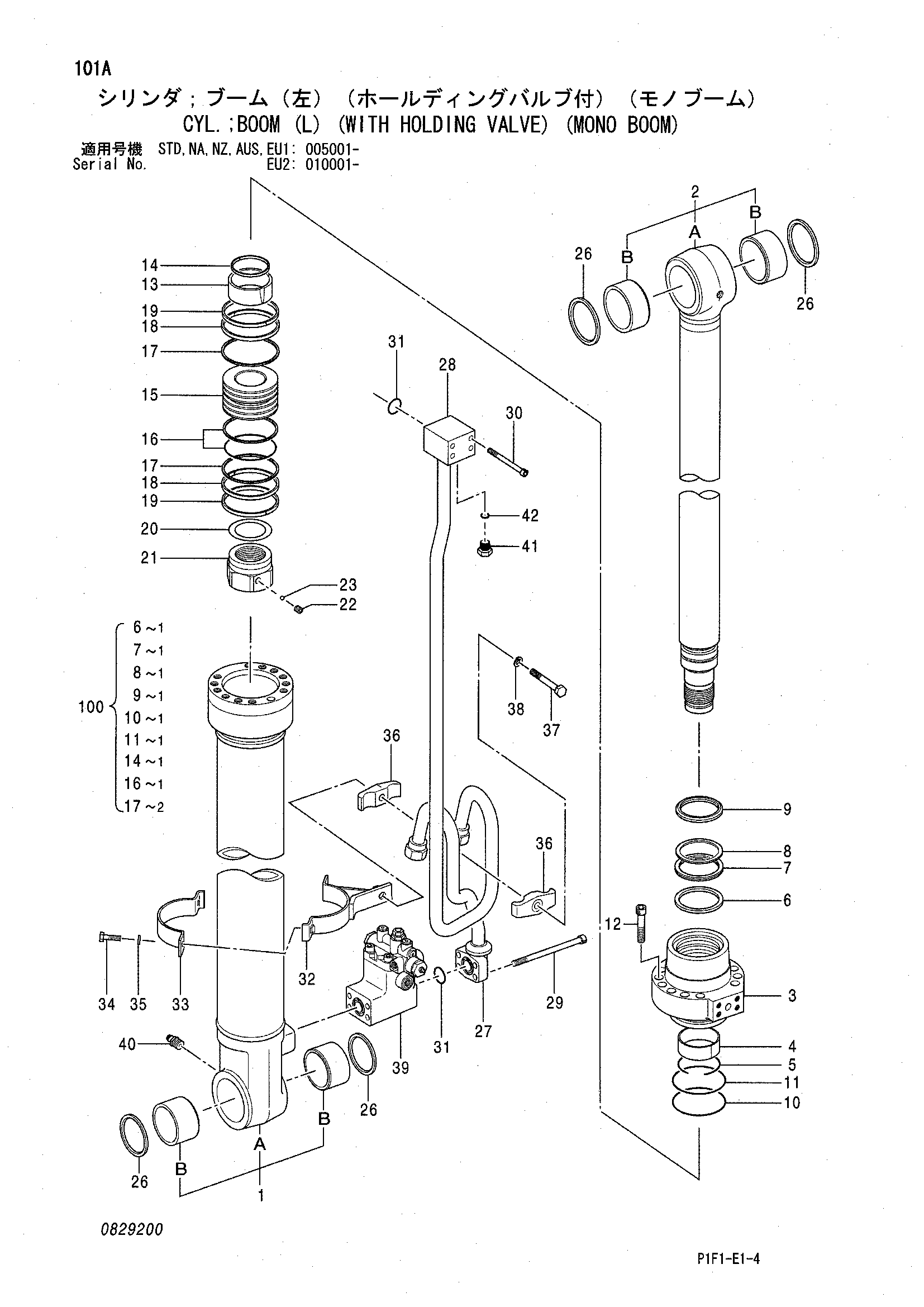

Заводская схема «Гидроцилиндр стрелы (левый) (с удерживающий клапан) (моноблочный стрела)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458884 | Гидроцилиндр стрелы | 1 | |
| 1 | 0829101 | Трубка гидроцилиндр в сборе | 1 |
| 1B | 4370747 | Втулка пальца | 2 |
| 2 | 0828902 | Шток поршня в сборе | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0828903 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0789206 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0667006 | Грязесъёмное кольцо | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409005 | Амортизирующий подшипник | 1 |
| 14 | 0667007 | Уплотнение | 1 |
| 15 | 0409007 | Поршень | 1 |
| 16 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409008 | Опорное кольцо | 2 |
| 18 | 0667008 | Направляющее кольцо | 2 |
| 19 | 0298907 | Направляющее кольцо | 2 |
| 20 | 0409010 | Регулировочная шайба | 1 |
| 21 | 0789506 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 26 | 4067902 | Пылезащитное уплотнение | 4 |
| 27 | 0829201 | Трубка | 1 |
| 27 | 0829203 | Трубка | 1 |
| 28 | 0829202 | Трубка | 1 |
| 28 | 4602157 | Трубка | 1 |
| 28 | 0829204 | Трубка | 1 |
| 29 | 0796401 | Болт с внутренним шестигранником | 4 |
| 30 | 0217408 | Болт с внутренним шестигранником | 4 |
| 30 | 0158855 | Болт с внутренним шестигранником | 4 |
| 31 | 4506430 | Уплотнительное кольцо | 2 |
| 32-38 | 0828906 | Комплект лента | 1 |
| 32 | 0828907 | Лента | 1 |
| 33 | 0609115 | Лента | 1 |
| 34 | 0408815 | Болт | 2 |
| 35 | 0325913 | Шайба | 2 |
| 36 | 0236915 | Держатель | 2 |
| 37 | 0254312 | Болт | 1 |
| 38 | A590914 | Пружинная шайба | 1 |
| 39 | 4437717 | Удерживающий клапан | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 0796501 | Пробка | 1 |
| 42 | 4506416 | Уплотнительное кольцо | 1 |
| 100 | 4467379 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
