Автоматический. трубопроводы системы смазки (стрела) — HITACHI ZX160

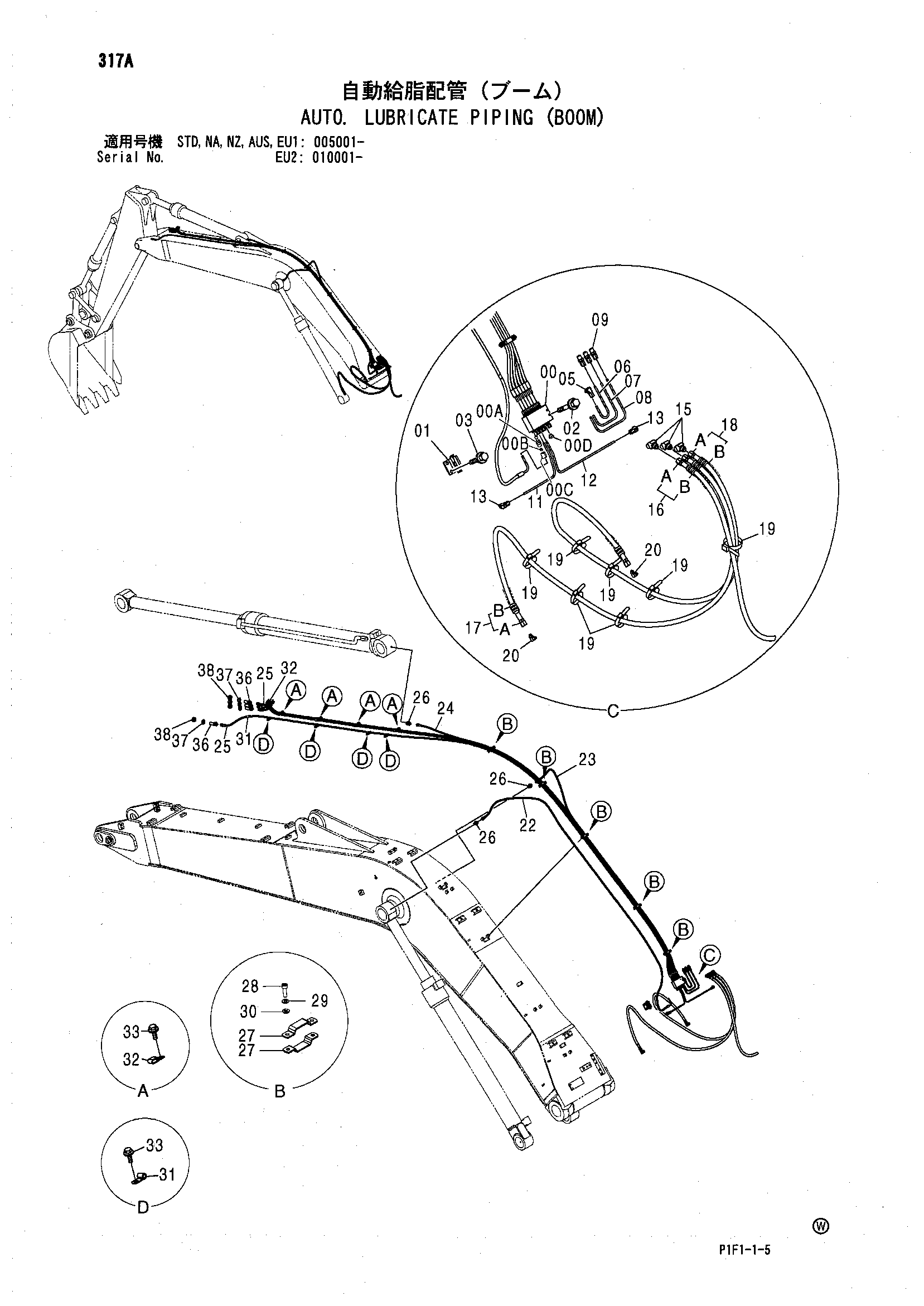

Заводская схема «Автоматический. трубопроводы системы смазки (стрела)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4369423 | Клапан | 1 |
| 00A | 4612349 | Клапан | 11 |
| 00B | 4612351 | Втулка | 11 |
| 00C | 4612352 | Гайка | 11 |
| 00D | 4612353 | Пробка | 1 |
| 01 | 4361320 | Хомут | 1 |
| 02 | J010640 | Болт с шайбой | 2 |
| 02 | J260640 замена: J900640 | Болт с шайбой | 2 |
| 03 | J021020 | Болт с шайбой | 2 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 05 | 4352674 | Штуцер трубки | 1 |
| 06 | 4374255 | Трубка | 1 |
| 07 | 4374259 | Трубка | 1 |
| 08 | 4374260 | Трубка | 1 |
| 09 | 4352673 | Штуцер трубки | 3 |
| 11 | 4464540 | Трубка | 1 |
| 12 | 4464539 | Трубка | 1 |
| 13 | 4352674 | Штуцер трубки | 2 |
| 15 | 4154655 | Угловой штуцер | 3 |
| 16 | 9160618 | Шланг в сборе | 1 |
| 16A | 4385280 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 5 |
| 17 | 9207837 | Шланг в сборе | 1 |
| 17A | 4464444 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 5 |
| 18 | 9207836 | Шланг в сборе | 1 |
| 18A | 4464443 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 5 |
| 19 | 4373212 | Ленточный зажим | 7 |
| 20 | 4298746 | Угловой штуцер | 2 |
| 22 | 4385281 | Пластиковый шланг | 1 |
| 23 | 4385282 | Пластиковый шланг | 1 |
| 24 | 4385283 | Пластиковый шланг | 1 |
| 25 | 4385287 | Пластиковый шланг | 4 |
| 25 | 4620450 | Пластиковый шланг | 4 |
| 26 | 4154651 | Адаптер | 11 |
| 26 | 4154651 | Адаптер | 3 |
| 27 | 4367283 | Хомут шланга | 10 |
| 28 | J780620 | Болт с внутренним шестигранником | 10 |
| 29 | A590906 | Пружинная шайба | 10 |
| 30 | A590106 | Плоская шайба | 10 |
| 31 | 4190261 | Зажим | 5 |
| 32 | 4252877 | Зажим | 5 |
| 33 | J011016 | Болт с шайбой | 8 |
| 33 | J271016 замена: J901016 | Болт с шайбой | 8 |
| 36 | 4248117 | Адаптер | 4 |
| 37 | 4209198 | Гайка | 4 |
| 38 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
