Дренажные трубопроводы — HITACHI ZX160

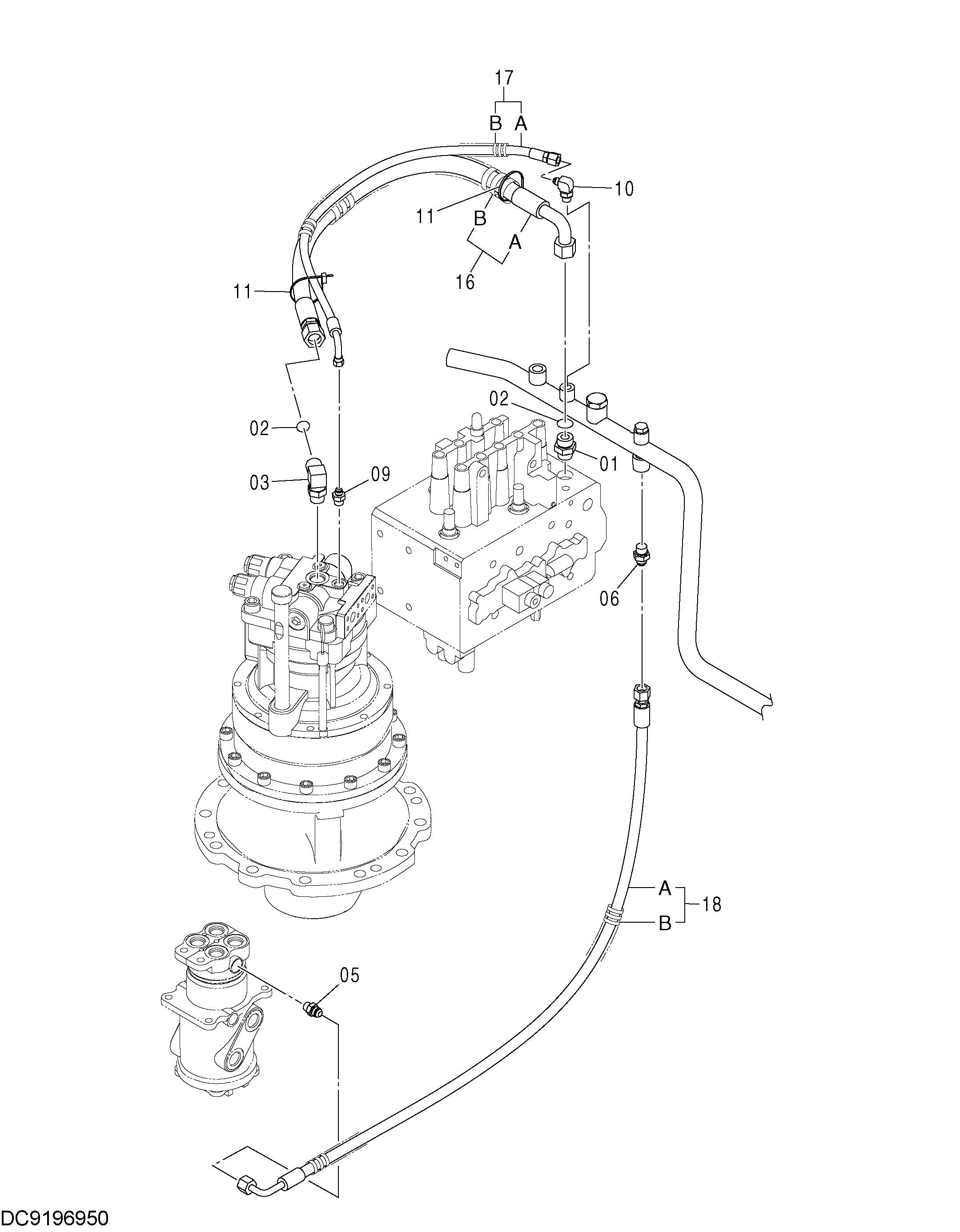

Заводская схема «Дренажные трубопроводы» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | A853366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 16 | 9204551 | Шланг в сборе | 1 |
| 16A | 4448240 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
| 17 | 9204552 | Шланг в сборе | 1 |
| 17A | 4437738 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9204550 | Шланг в сборе | 1 |
| 18A | 4454381 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
