Электрооборудование (C) — HITACHI ZX160

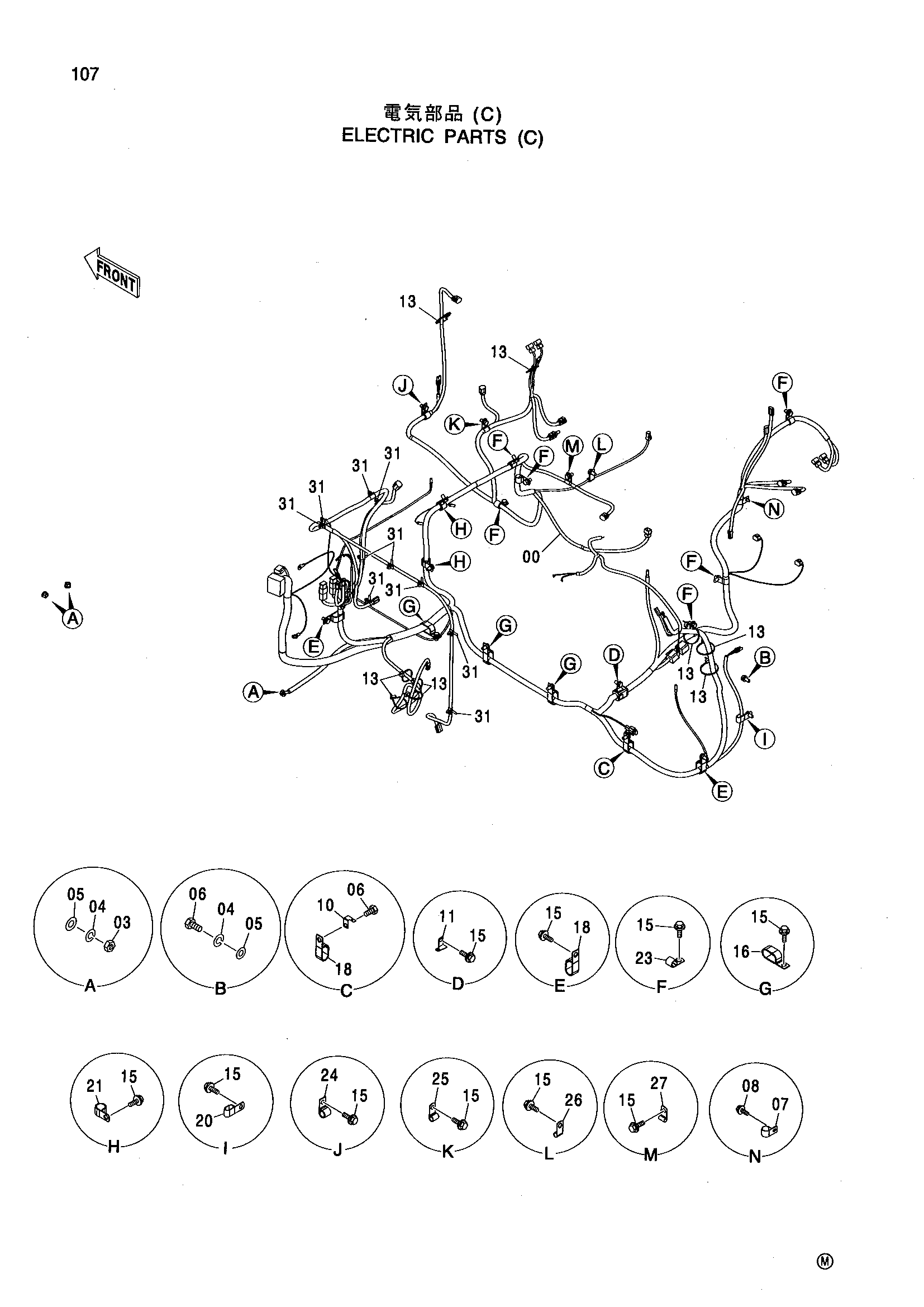

Заводская схема «Электрооборудование (C)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004460 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 3 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | J901025 | Болт | 1 |
| 07 | 4450494 | Зажим | 1 |
| 08 | J010616 | Болт с шайбой | 1 |
| 10 | 4257159 | Кронштейн | 1 |
| 11 | 4418301 | Кронштейн | 1 |
| 13 | 4055312 | Ленточный зажим | 9 |
| 15 | J011020 | Болт с шайбой | 20 |
| 16 | 4192034 | Зажим | 3 |
| 18 | 4190266 | Зажим | 3 |
| 20 | 4190292 | Зажим | 1 |
| 21 | 4190263 | Зажим | 2 |
| 23 | 4190274 | Зажим | 6 |
| 24 | 4190273 | Зажим | 1 |
| 25 | 4190275 | Зажим | 1 |
| 26 | 4190272 | Зажим | 1 |
| 27 | 4190261 | Зажим | 1 |
| 31 | 4254600 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
