Шланг защита от разрыва клапан трубопроводы (рукоять) (ISO специальное исполнение.): 2 — HITACHI ZX160

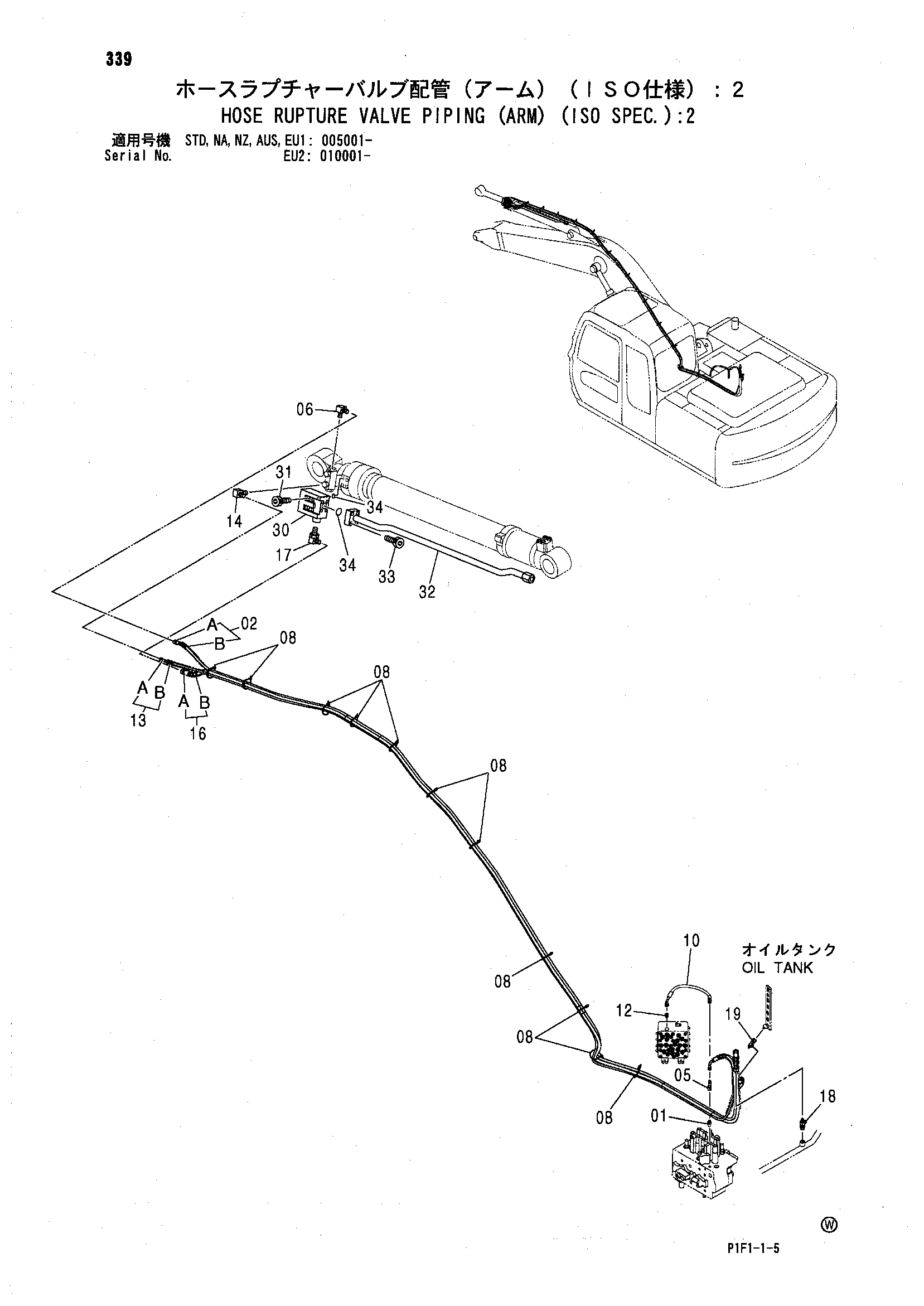

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) (ISO специальное исполнение.): 2» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9224220 | Шланг в сборе | 1 |
| 02A | 4600331 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 15 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 11 |
| 10 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9223909 | Шланг в сборе | 1 |
| 13A | 4489978 | Пластиковый шланг | 1 |
| 13B | 4327293 | Защитный кожух | 13 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9223910 | Шланг в сборе | 1 |
| 16A | 4489979 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 17 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852444 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4252786 | Тройник | 1 |
| 30 | 4600811 замена: 4600947 | Удерживающий клапан | 1 |
| 30 | 4600947 | Удерживающий клапан | 1 |
| 31 | 4603211 | Болт с внутренним шестигранником | 4 |
| 32 | 4458885 | Трубка | 1 |
| 33 | 4602209 | Болт с внутренним шестигранником | 4 |
| 34 | 4506430 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
