Дополнительный. шестерня насос (40L) — HITACHI ZX160

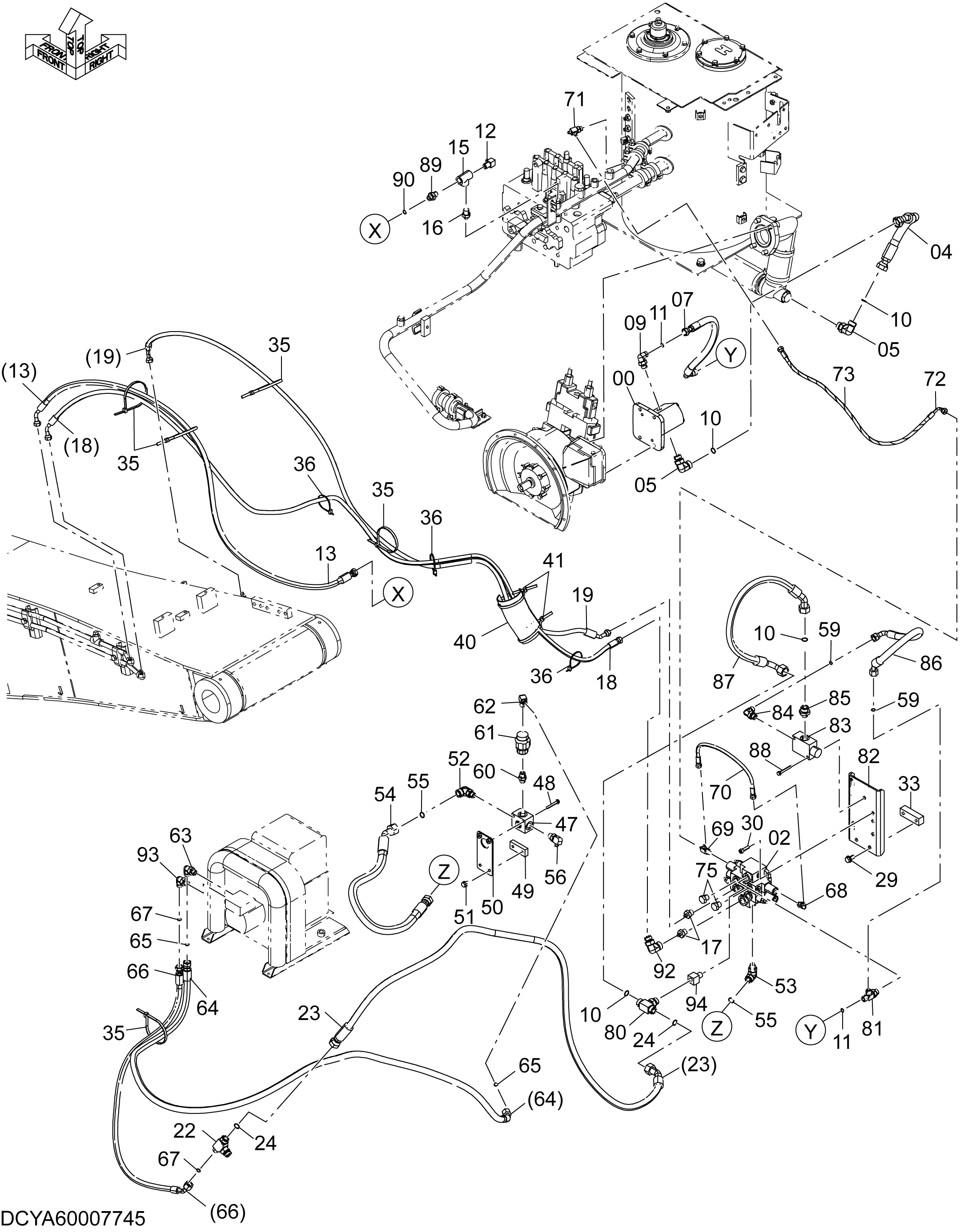

Заводская схема «Дополнительный. шестерня насос (40L)» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653326 | Шестерённый насос | 1 |
| 02 | 4715929 | Гидрораспределитель | 1 |
| 04 | 4637793 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4345278 | Шланг | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | 4207744 | Угловой штуцер | 1 |
| 13 | 9279933 | В сборе шланг | 1 |
| 13A | 4672941 | Шланг | 1 |
| 13B | 4327315 | Защитный кожух | 4 |
| 15 | 94-0662 | Тройник | 1 |
| 16 | 4371030 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9229873 | 1 | |
| 18A | 4415389 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 8 |
| 19 | YA60007751 | В сборе шланг | 1 |
| 19A | YA00010461 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 5 |
| 22 | 4614010 | Тройник | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4648721 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | J271230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J781035 | Болт с внутренним шестигранником | 3 |
| 33 | 4308470 | Седло винта | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 3 |
| 40 | 4219918 | Резиновая втулка | 1 |
| 41 | 4121859 | Ленточный зажим | 2 |
| 47 | 4340948 | Клапан селектор | 1 |
| 48 | J260860 | Болт с шайбой | 2 |
| 48A | J900860 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4349702 | Седло винта | 1 |
| 50 | 9773389 | Кронштейн | 1 |
| 51 | J271020 | Болт с шайбой | 2 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | A853346 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A853346 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4673427 | Шланг | 1 |
| 55 | 4187308 | Уплотнительное кольцо | 2 |
| 56 | A852343 | Угловой штуцер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4138938 | Уплотнительное кольцо | 2 |
| 60 | 4234652 | Адаптер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4146466 | Клапан словретурн | 1 |
| 62 | 4274178 | Угловой штуцер | 1 |
| 63 | A853344 | Угловой штуцер | 1 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | YA00010460 | Шланг | 1 |
| 65 | 4138938 | Уплотнительное кольцо | 2 |
| 66 | 4219376 | Шланг | 1 |
| 67 | 4138938 | Уплотнительное кольцо | 2 |
| 68 | A852322 | Угловой штуцер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852422 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4436352 | Шланг | 1 |
| 71 | A852432 | Тройник | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4313249 | Шланг | 1 |
| 73 | 4446406 | Защитный кожух | 20 |
| 75 | 4174541 | Пробка | 2 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
| 80 | A853566 | Тройник | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 81 | A853444 | Тройник | 1 |
| 81A | 4506418 | Уплотнительное кольцо | 1 |
| 82 | YA40007298 | Кронштейн | 1 |
| 83 | 4411019 | Предохранительный клапан | 1 |
| 84 | A853344 | Угловой штуцер | 1 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 85 | A853146 | Адаптер | 1 |
| 85A | 4506418 | Уплотнительное кольцо | 1 |
| 86 | 4351100 | Шланг | 1 |
| 87 | 4434123 | Шланг | 1 |
| 88 | J260865 | Болт с шайбой | 2 |
| 88A | J900865 | Болт | 1 |
| 88B | A590108 | Плоская шайба | 1 |
| 89 | 4215651 | Адаптер | 1 |
| 90 | 4138938 | Уплотнительное кольцо | 1 |
| 92 | 4239976 | Унион S | 1 |
| 93 | 4205382 | Угловой штуцер | 1 |
| 94 | 4637284 | Разъём S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
