Рама — HITACHI ZX160

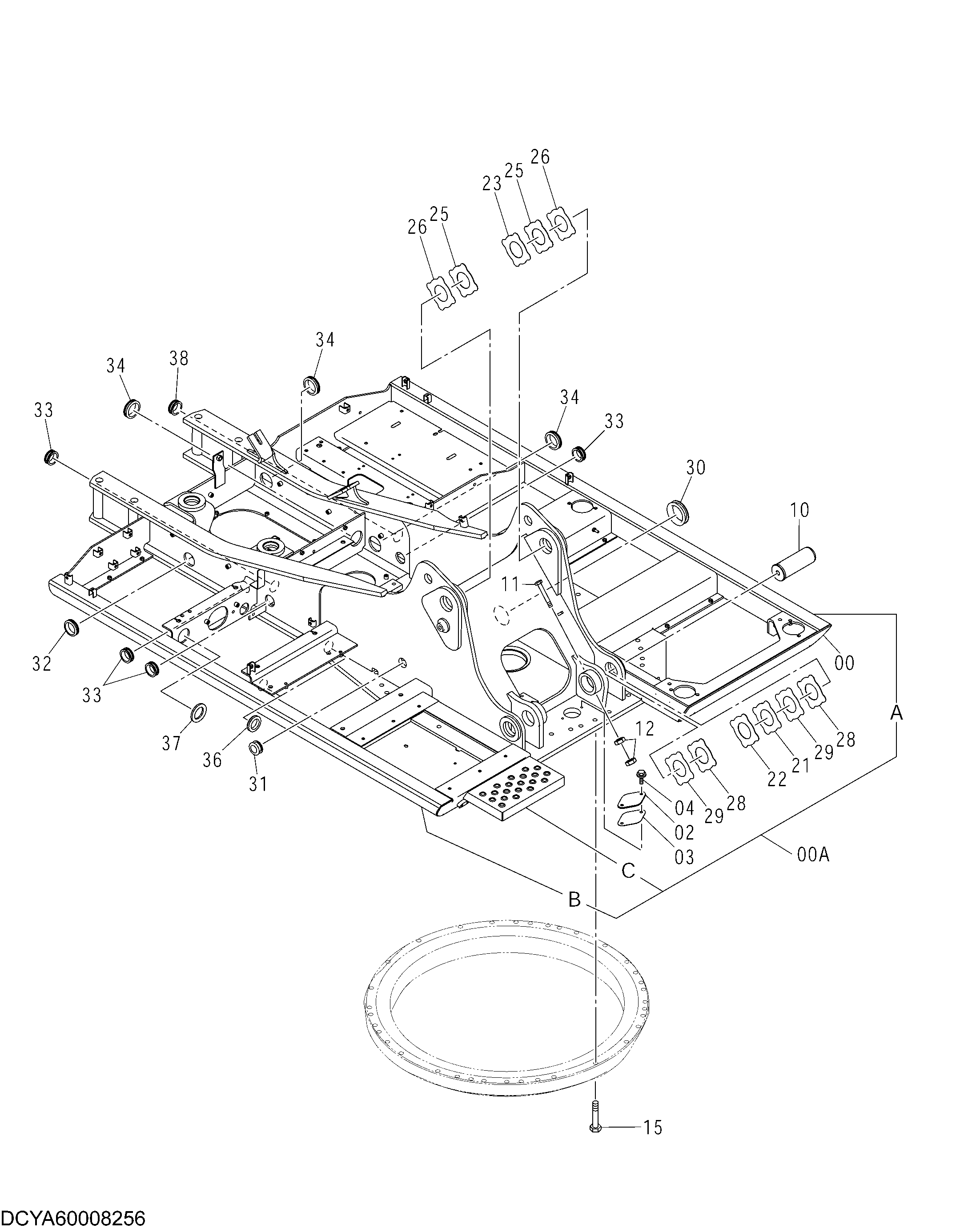

Заводская схема «Рама» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007303 | Рама | 1 |
| 00A | 5008790 | Рама основной | 1 |
| 00AA | 3090913 | Трубка | 1 |
| 00AB | 3090914 | Трубка | 1 |
| 00AC | 3094103 | Ступень | 1 |
| 02-38 | YA60008020 | Рама | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 10 | 3091211 | Палец | 2 |
| 11 | 4435129 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J922095 | Болт | 31 |
| 21 | 4444286 | Упорная пластина | 2 |
| 22 | 4444287 | Упорная пластина | 2 |
| 23 | 4462624 | Упорная пластина | 1 |
| 25 | 4444286 | Упорная пластина | 2 |
| 26 | 4444287 | Упорная пластина | 2 |
| 28 | 4444286 | Упорная пластина | 4 |
| 29 | 4444287 | Упорная пластина | 4 |
| 30 | 4190960 | Резиновая втулка | 1 |
| 31 | 4221018 | Резиновая втулка | 1 |
| 32 | 4389040 | Резиновая втулка | 1 |
| 33 | 4201749 | Резиновая втулка | 4 |
| 34 | 4292762 | Резиновая втулка | 3 |
| 36 | 4509404 | Резиновая втулка | 2 |
| 37 | 4211191 | Резиновая втулка | 1 |
| 38 | 4201749 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
