Электрооборудование (2) — HITACHI ZX16-3

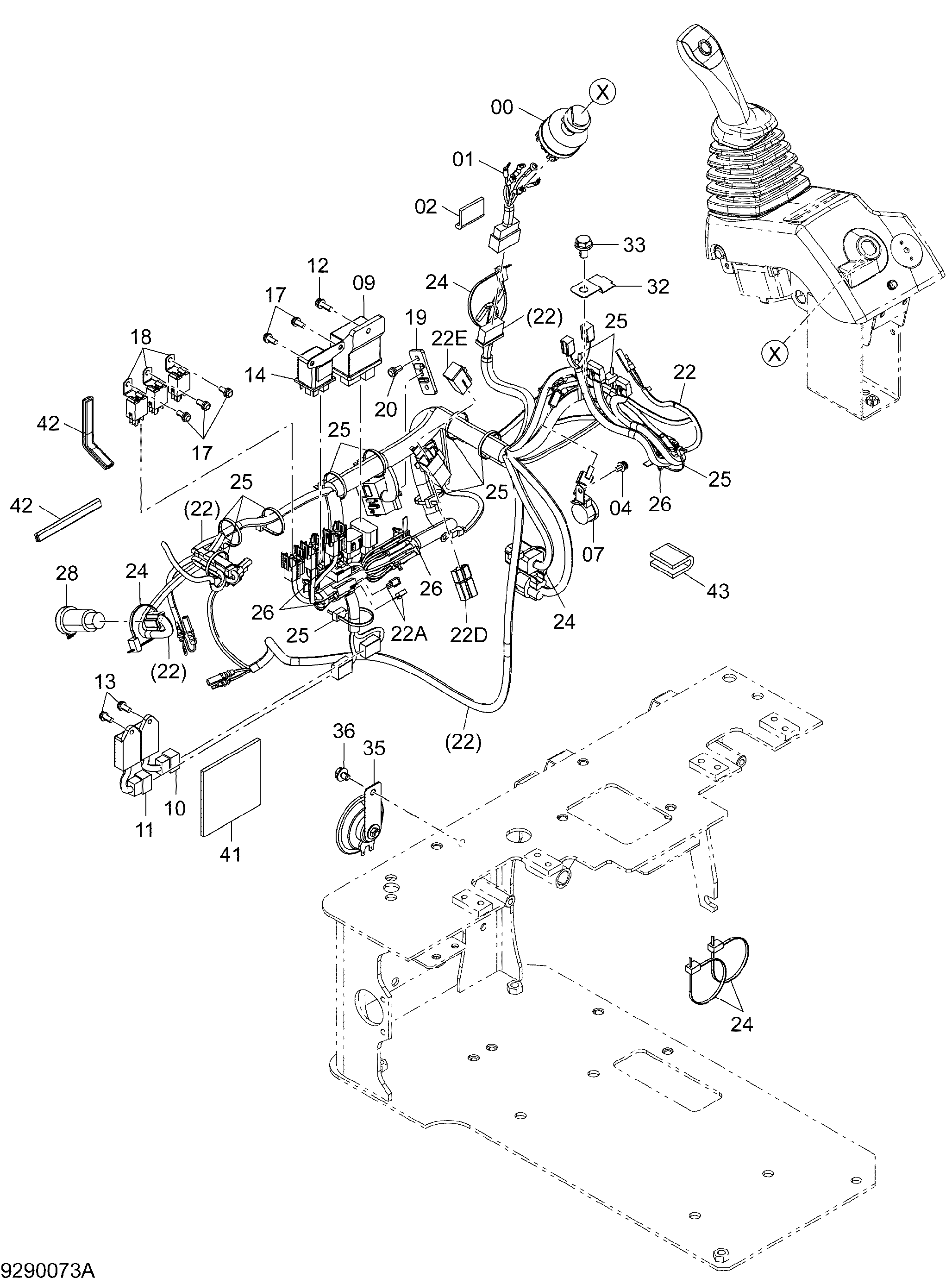

Заводская схема «Электрооборудование (2)» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3111963 | Жгут проводов | 1 |
| 02 | 4673315 | Резиновая прокладка | 1 |
| 04 | J680612 | Винт с шайбой | 1 |
| 07 | 4330649 | Зуммер | 1 |
| 09 | 4626350 | Реле защитный | 1 |
| 10 | 4626351 | Таймер | 1 |
| 11 | 4657614 | Таймер | 1 |
| 12 | J680620 | Винт с шайбой | 1 |
| 13 | J670614 | Винт с шайбой | 2 |
| 14 | 4626352 | Реле | 1 |
| 17 | J670614 | Винт с шайбой | 5 |
| 18 | 4607115 | Реле | 3 |
| 19 | 4656759 | Кронштейн | 1 |
| 20 | J670614 | Винт с шайбой | 2 |
| 22 | 1035259 | Жгут проводов | 1 |
| 22A | 4628754 | Диод | 2 |
| 22B | 4618684 | Предохранитель | 3 |
| 22C | 4428911 | Предохранитель | 5 |
| 22D | 4697095 | Резистор | 1 |
| 22E | 4339331 | Фусибле-линк | 1 |
| 24 | 4055312 | Ленточный зажим | 5 |
| 25 | 4055311 | Ленточный зажим | 12 |
| 26 | 4254600 | Зажим | 4 |
| 28 | 4432965 | Разъём | 1 |
| 32 | 4610592 | Кронштейн | 1 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4608386 | Звуковой сигнал | 1 |
| 36 | J260812 | Болт с шайбой | 1 |
| 36A | J900812 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 41 | 4420298 | Резиновая прокладка | 1 |
| 42 | 4431011 | Амортизатор | 2 |
| 43 | 4702333 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
