Кабина (2) — HITACHI ZX16-3

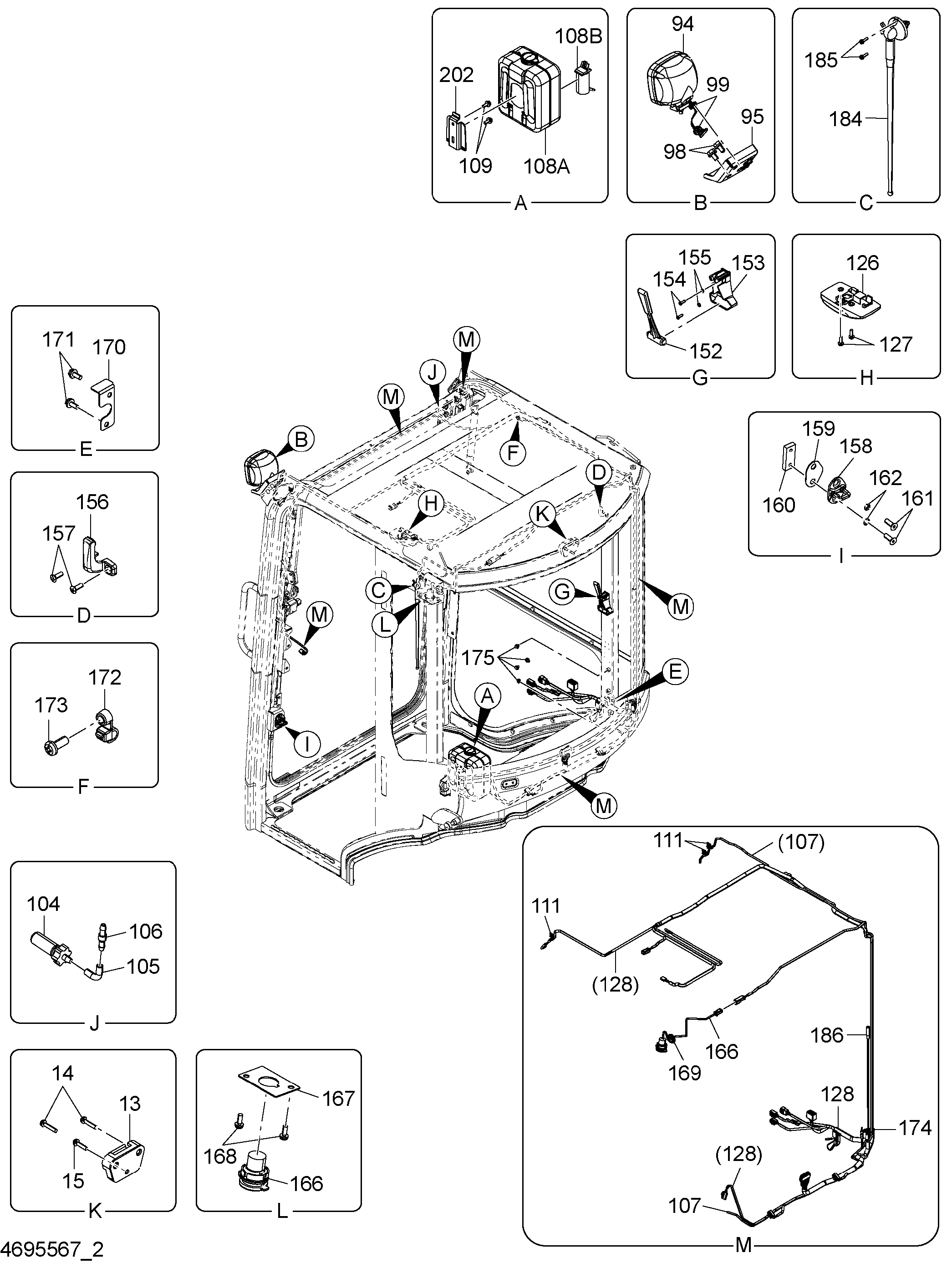

Заводская схема «Кабина (2)» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4690741 | Держатель | 1 |
| 14 | 4700679 | Винт | 2 |
| 15 | 4690743 | Винт | 1 |
| 94 | 4608379 | Фара | 1 |
| 94A | 4375215 | Лампа | 1 |
| 94B | 4428123 | Прокладка | 1 |
| 94C | 4634053 | Рассеиватель | 1 |
| 95 | 4690768 | Кронштейн | 1 |
| 98 | 4690769 | Болт | 2 |
| 99 | 4700701 | Уплотнительная втулка | 2 |
| 104 | 4690775 | Форсунка | 1 |
| 105 | 4690777 | Шланг | 1 |
| 106 | 4690811 | Обратный клапан | 1 |
| 107 | 4690776 | Шланг | 1 |
| 108 | 4689826 | Виндов-васхер | 1 |
| 108A | 4369472 | Бак | 1 |
| 108B | 4689827 | Гидромотор | 1 |
| 109 | 4690953 | Болт | 2 |
| 111 | 4700686 | Зажим | 3 |
| 126 | 4690785 | Плафон кабины | 1 |
| 127 | 4690786 | Винт | 2 |
| 128 | 4690772 | Жгут проводов | 1 |
| 152 | 4362700 | Молоток | 1 |
| 153 | 2038764 | Кронштейн | 1 |
| 154 | 4690798 | Винт | 2 |
| 155 | 4690797 | Шайба | 2 |
| 156 | 4690805 | Подвес | 1 |
| 157 | 4703900 | Винт | 2 |
| 158 | 4690800 | Ответная планка | 1 |
| 159 | 4690799 | Регулировочная шайба | 1 |
| 160 | 4690801 | Сиденье | 1 |
| 161 | 4703901 | Болт | 2 |
| 162 | 4690802 | Шайба | 2 |
| 166 | 4690940 | Выключатель | 1 |
| 167 | 4690804 | Пластина | 1 |
| 168 | 4691070 | Винт | 2 |
| 169 | 4703902 | Уплотнительная втулка | 1 |
| 170 | 4690803 | Крышка | 1 |
| 171 | 4690731 | Болт | 2 |
| 172 | 4690806 | Зажим | 1 |
| 173 | 4691069 | Винт | 1 |
| 174 | 4703903 | Зажим | 1 |
| 175 | 4700694 | Болт | 4 |
| 184 | 4691080 | Антенна | 1 |
| 185 | 4691079 | Винт | 2 |
| 186 | 4703904 | Трос | 1 |
| 202 | 4338974 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
