Гидроцилиндр стрелы (кабина) — HITACHI ZX16-3

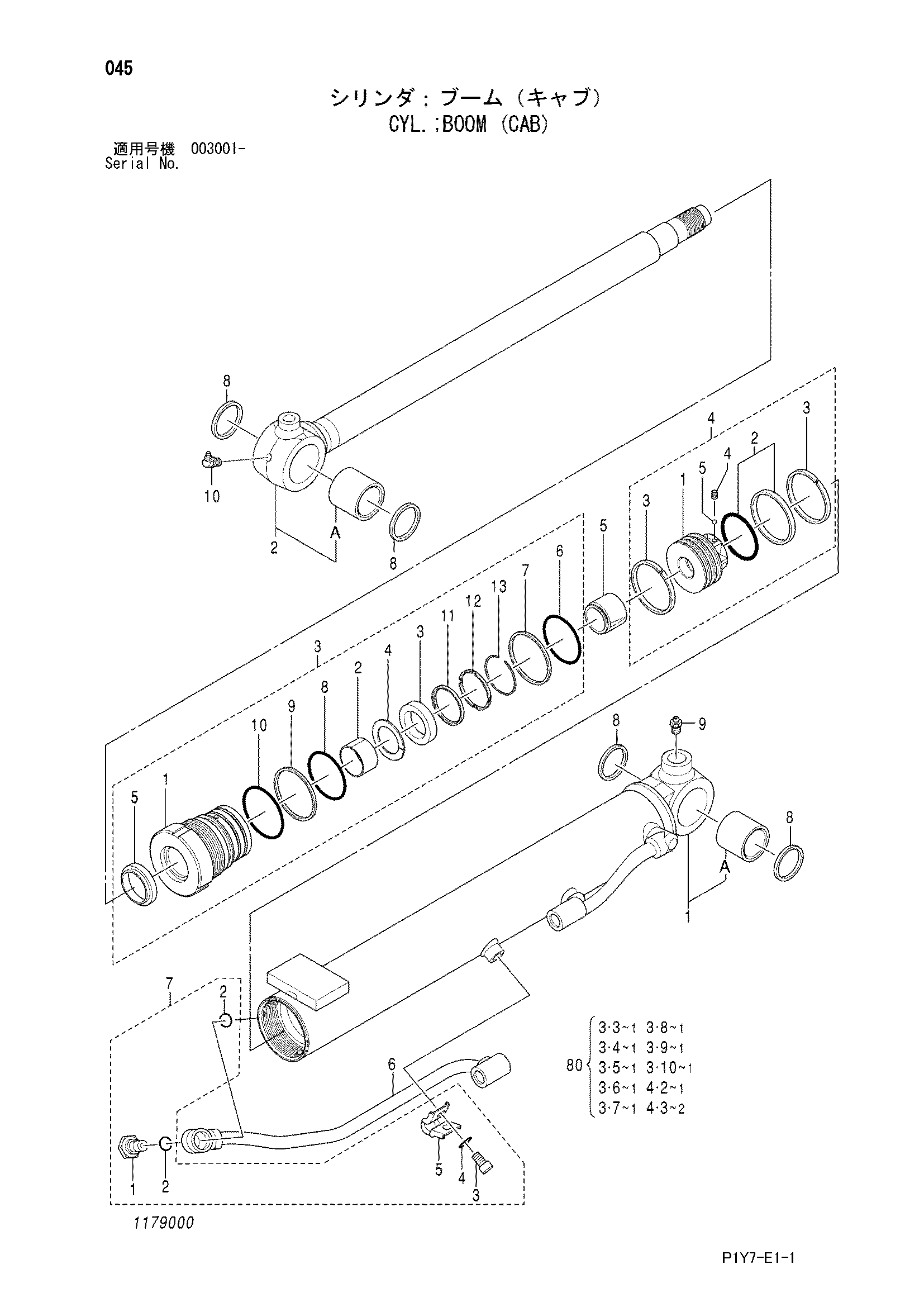

Заводская схема «Гидроцилиндр стрелы (кабина)» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4680660 | Гидроцилиндр стрелы | 1 | |
| 1 | 1179001 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4423773 | Втулка | 1 |
| 2 | 1121502 | Шток поршня в сборе | 1 |
| 2A | 4423773 | Втулка | 1 |
| 3 | 1179003 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 1121504 | Головка гидроцилиндра | 1 |
| 3-2 | 1153804 | Втулка | 1 |
| 3-3 | 0430803 | U-образная манжета | 1 |
| 3-4 | 0884205 | Опорное кольцо | 1 |
| 3-5 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430808 | Уплотнительное кольцо | 1 |
| 3-7 | 0403007 | Опорное кольцо | 1 |
| 3-8 | 0736306 | Уплотнительное кольцо | 1 |
| 3-9 | 1121505 | Опорное кольцо | 1 |
| 3-10 | 0736204 | Уплотнительное кольцо | 1 |
| 3-11 | 0430810 | Кольцо амортизатор | 1 |
| 3-12 | 0430811 | Проставка | 1 |
| 3-13 | 0430812 | Ограничитель | 1 |
| 4 | 1121506 | Поршень в сборе | 1 |
| 4-1 | 1121507 | Поршень | 1 |
| 4-2 | 0430815 | Уплотнительное кольцо | 1 |
| 4-3 | 1121508 | Направляющее кольцо | 2 |
| 4-4 | 0429918 | Установочный винт | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 5 | 1121509 | Амортизирующий подшипник | 1 |
| 6 | 1179002 | Трубка | 1 |
| 7 | 1118104 | Пробка в сборе | 1 |
| 7-1 | 1118105 | Пробка | 1 |
| 7-2 | 1118106 | Уплотнительное кольцо | 2 |
| 7-3 | 0986613 | Болт | 1 |
| 7-4 | 1118107 | Шайба | 1 |
| 7-5 | 1118108 | Держатель | 1 |
| 8 | 4473085 | Пылезащитное уплотнение | 4 |
| 9 | 0429920 | Пресс-маслёнка | 1 |
| 10 | 0429921 | Пресс-маслёнка | 1 |
| 80 | 4667615 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
