2-Пиллар навес — HITACHI ZX16-3

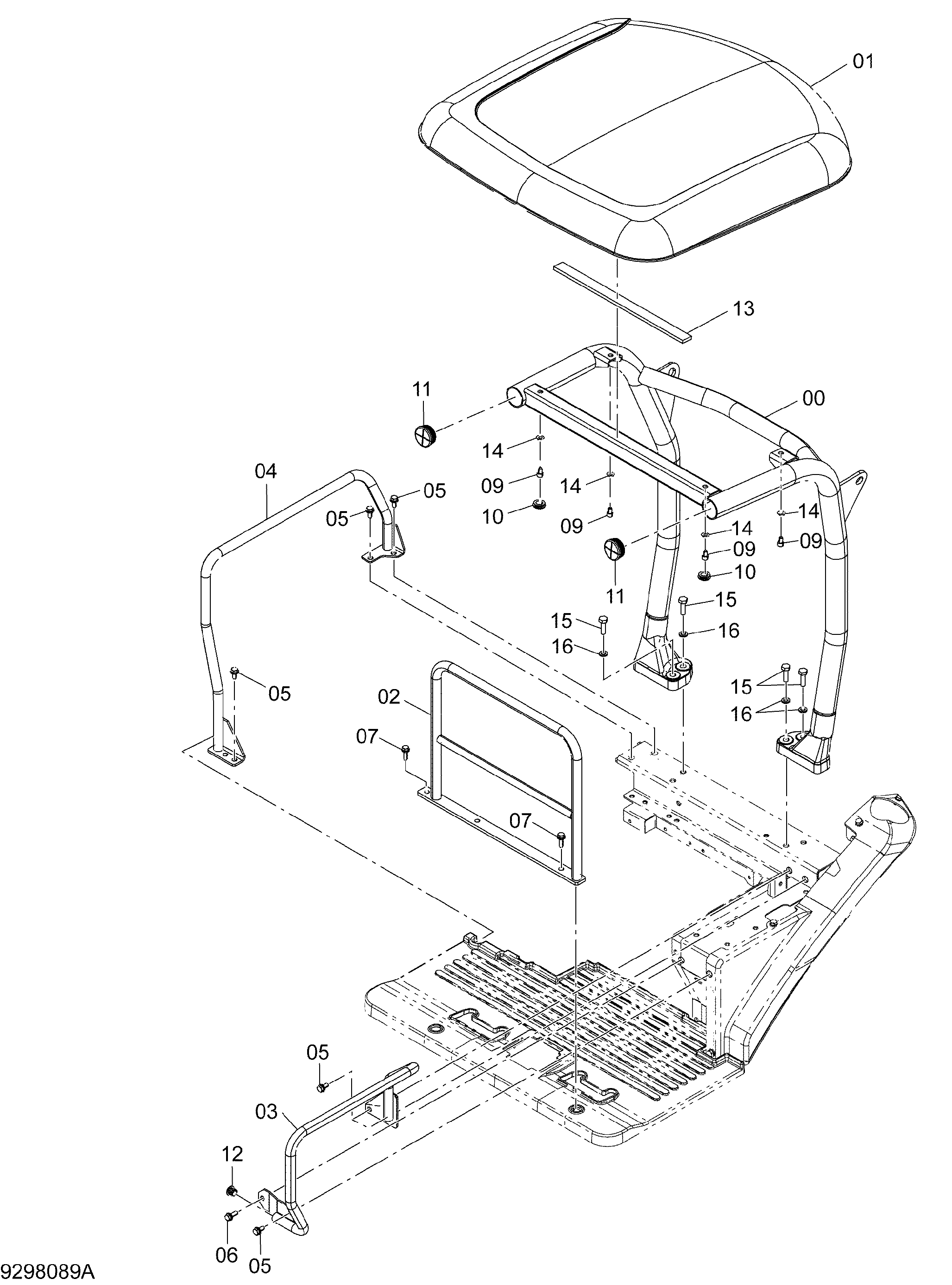

Заводская схема «2-Пиллар навес» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012253 | Навес | 1 |
| 01 | 4656658 | Рооф | 1 |
| 02 | 8105774 | Стойка | 1 |
| 03 | 7054976 замена: 7059982 | Стойка | 1 |
| 03 | 7059982 | Стойка | 1 |
| 04 | 7054972 замена: 7059981 | Стойка | 1 |
| 04 | 7059981 | Стойка | 1 |
| 05 | J271025 | Болт с шайбой | 7 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271030 | Болт с шайбой | 1 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | J781016 | Болт с внутренним шестигранником | 4 |
| 10 | 4657490 | Резиновая втулка | 2 |
| 11 | 4472359 | Колпачок | 2 |
| 12 | 4685874 | Колпачок | 1 |
| 13 | 4669475 | Резиновая прокладка | 1 |
| 14 | A590110 | Плоская шайба | 4 |
| 15 | J921255 | Болт | 4 |
| 16 | 4706485 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
