Радиатор — HITACHI ZX16-3

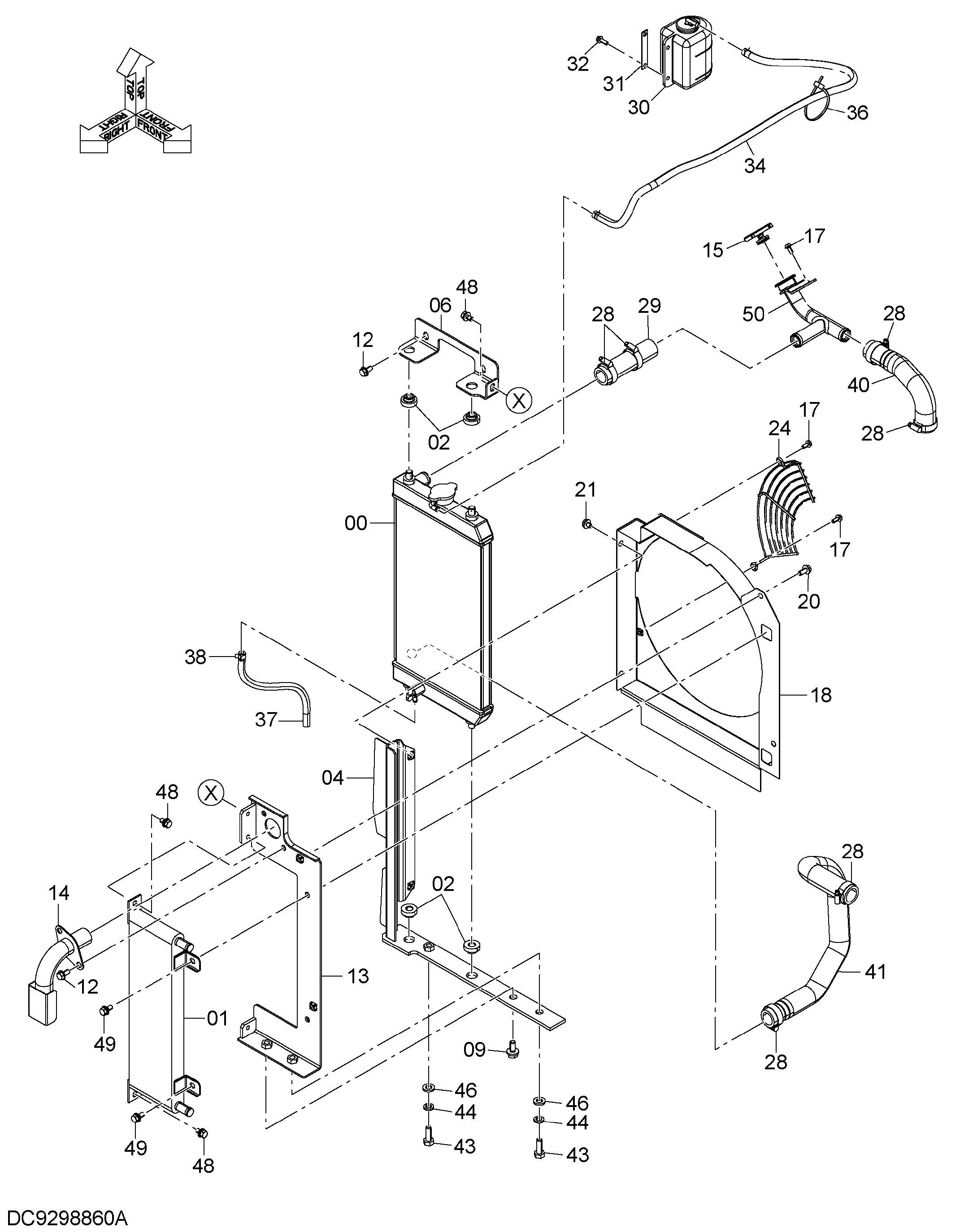

Заводская схема «Радиатор» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4662386	Радиатор	1
01	4655798	Масляный радиатор	1
02	4662406	Резиновая подушка	4
04	7055004	Кронштейн	1
06	3113424	Кронштейн	1
09	J271025	Болт с шайбой	1
09A	J901025	Болт	1
09B	J222010	Шайба	1
12	J260820	Болт с шайбой	4
12A	J900820	Болт	1
12B	A590108	Плоская шайба	1
13	8120483	Кронштейн	1
14	8120519	Кронштейн	1
15	4677316	Колпачок	1
17	J260616	Болт с шайбой	4
17A	J900616	Болт	1
17B	A590106	Плоская шайба	1
18	6027003	Кожух	1
20	J260820	Болт с шайбой	2
20A	J900820	Болт	1
20B	A590108	Плоская шайба	1
21	J260812	Болт с шайбой	2
21A	J900812	Болт	1
21B	A590108	Плоская шайба	1
24	7056202 замена: 7060484	Защита вентилятор	1
24	7060484	Защита вентилятор	1
28	4505243	Хомут шланга	6
29	3113422	Водяной шланг	1
30	4279429	Бак воды	1
31	4485755	Пластина	1
32	J260620	Болт с шайбой	2
32A	J900620	Болт	1
32B	A590106	Плоская шайба	1
34	4363470	Водяной шланг	1
36	4055312	Ленточный зажим	1
37	4462800	Водяной шланг	1
38	4616159	Хомут шланга	1
40	3115142	Водяной шланг	1
41	3115141	Водяной шланг	1
43	J901030	Болт	2
44	A590910	Пружинная шайба	2
46	J222010	Шайба	2
48	4625749	Болт с шайбой	3
48	J260814	Болт с шайбой	3
48A	J900814	Болт	1
48B	A590108	Плоская шайба	1
49	4625750	Болт с шайбой	2
49	J260816	Болт с шайбой	2
49A	J900816	Болт	1
49B	A590108	Плоская шайба	1
50	8113746	Трубка	1
50	8123437	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
