Поворот педаль — HITACHI ZX16-3

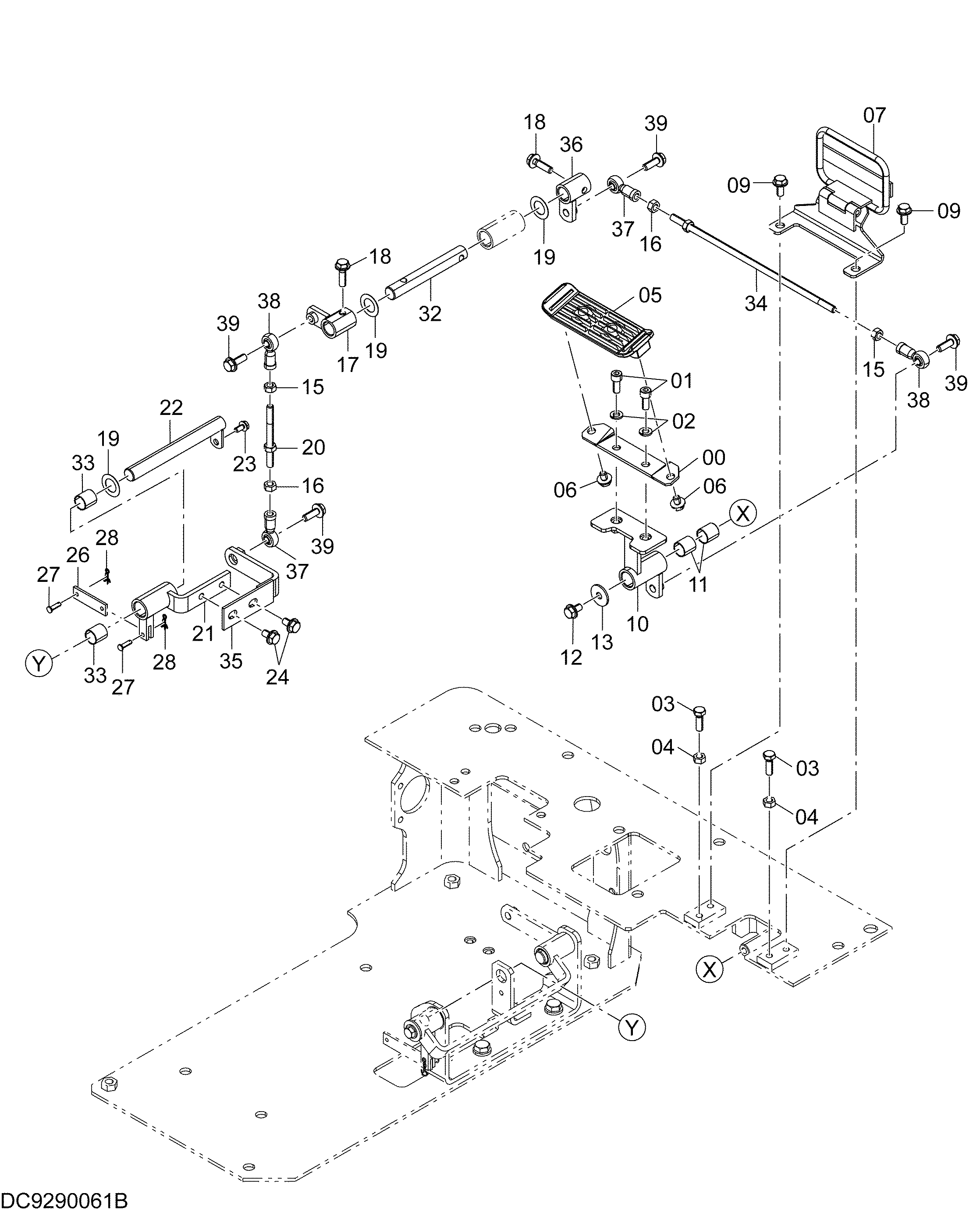

Заводская схема «Поворот педаль» для HITACHI ZX16-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611406 | Кронштейн | 1 |
| 01 | J780820 | Болт с внутренним шестигранником | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | J900825 | Болт | 2 |
| 04 | M500807 | Гайка | 2 |
| 05 | 4612247 | Педаль | 1 |
| 06 | J260812 | Болт с шайбой | 2 |
| 06A | J900812 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 8118706 | Крышка | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 8113723 | Тяга | 1 |
| 11 | 4280298 | Втулка | 2 |
| 12 | J260816 | Болт с шайбой | 1 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4338215 | Шайба | 1 |
| 15 | M580008 | Гайка (левый) | 2 |
| 16 | M500807 | Гайка | 2 |
| 17 | 9769574 | Тяга | 1 |
| 18 | J260830 | Болт с шайбой | 2 |
| 18A | J900830 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4294498 | Регулировочная шайба | 3 |
| 20 | 9769575 | Шток | 1 |
| 21 | 8113724 | Тяга | 1 |
| 22 | 9769576 | Палец | 1 |
| 23 | J260614 | Болт с шайбой | 1 |
| 23A | J900614 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4684220 | Тяга | 1 |
| 27 | 4279607 | Палец | 2 |
| 28 | 4365839 | Стопорный палец | 2 |
| 32 | 4684676 | Вал | 1 |
| 33 | 4280298 | Втулка | 2 |
| 34 | 9770103 | Шток | 1 |
| 35 | 8115271 | Тяга | 1 |
| 36 | 9770833 | Тяга | 1 |
| 37 | 4429634 | Концевой шток | 2 |
| 38 | 4346556 | Концевой шток | 2 |
| 39 | J260825 | Болт с шайбой | 4 |
| 39A | J900825 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
