Пилотные гидролинии (1-1) — HITACHI ZX16

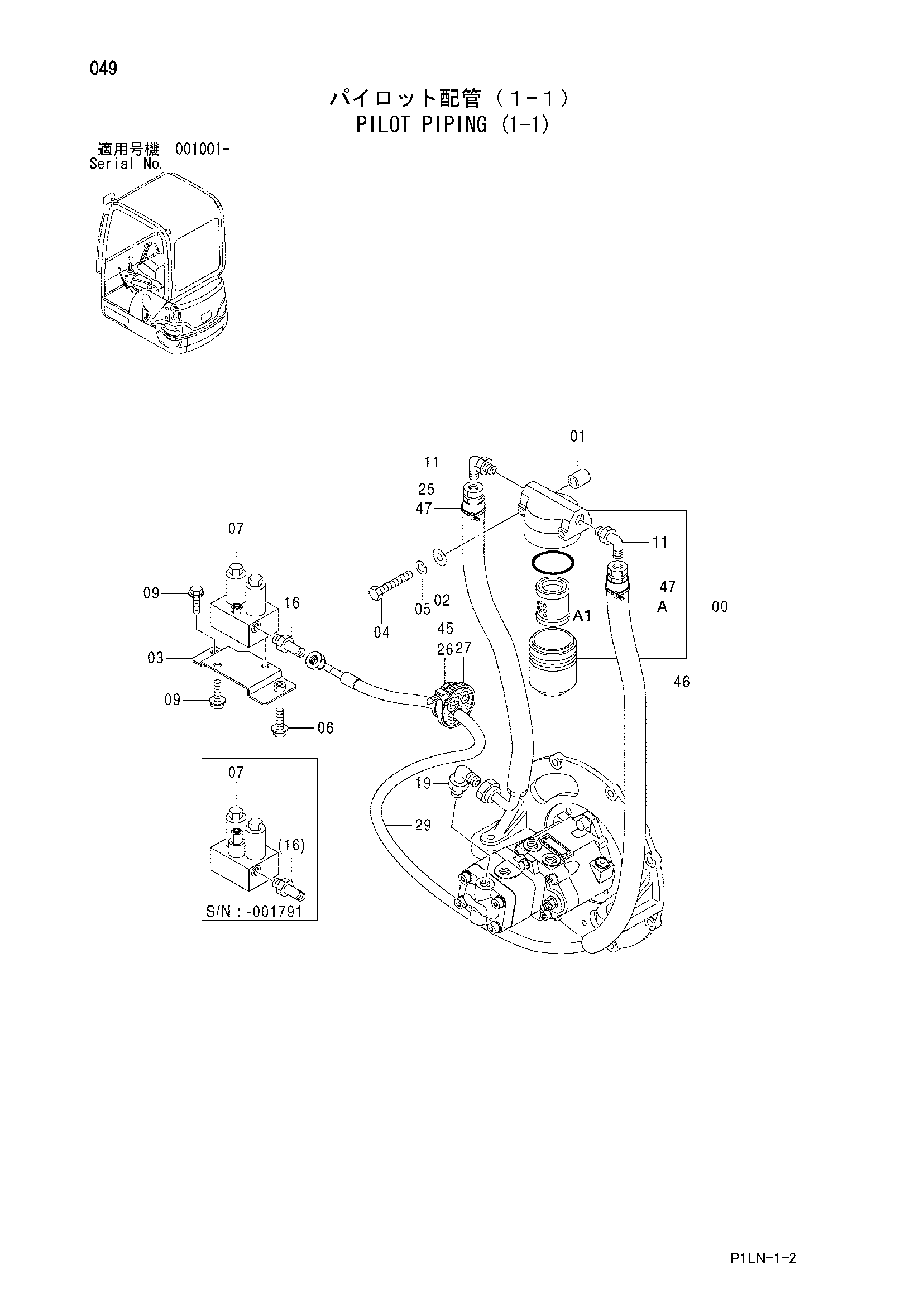

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E4457683 | Масляный фильтр | 1 |
| 00A | E4294130 | Фильтрующий элемент | 1 |
| 00A1 | E4294129 | Элемент | 1 |
| 01 | E4277425 | Проставка | 2 |
| 02 | J253106 | Плоская шайба | 2 |
| 03 | E9759345 | Кронштейн | 1 |
| 04 | EJ960680 | Болт | 2 |
| 05 | EJ252106 | Пружинная шайба | 2 |
| 06 | EJ051035 | Болт с шайбой | 1 |
| 07 | 4415398 замена: 4615209 | Электромагнитный клапан | 1 |
| 07 | 4615209 | Электромагнитный клапан | 1 |
| 09 | EJ051020 | Болт с шайбой | 3 |
| 11 | E4037761 | Угловой штуцер | 2 |
| 11A | E4509180 | Уплотнительное кольцо | 1 |
| 16 | E4037761 | Угловой штуцер | 1 |
| 16A | E4509180 | Уплотнительное кольцо | 1 |
| 19 | E4434982 | Угловой штуцер | 1 |
| 19A | E4509180 | Уплотнительное кольцо | 1 |
| 25 | E4484826 | Шланг (PP) | 1 |
| 26 | E4463273 | Резиновая втулка | 1 |
| 27 | E4055312 | Ленточный зажим | 1 |
| 29 | E4477114 | Шланг (P) | 1 |
| 45 | E4483307 | Защита шланга | 1 |
| 46 | E4482753 | Защита шланга | 1 |
| 47 | E4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
