Поршневой насос — HITACHI ZX16

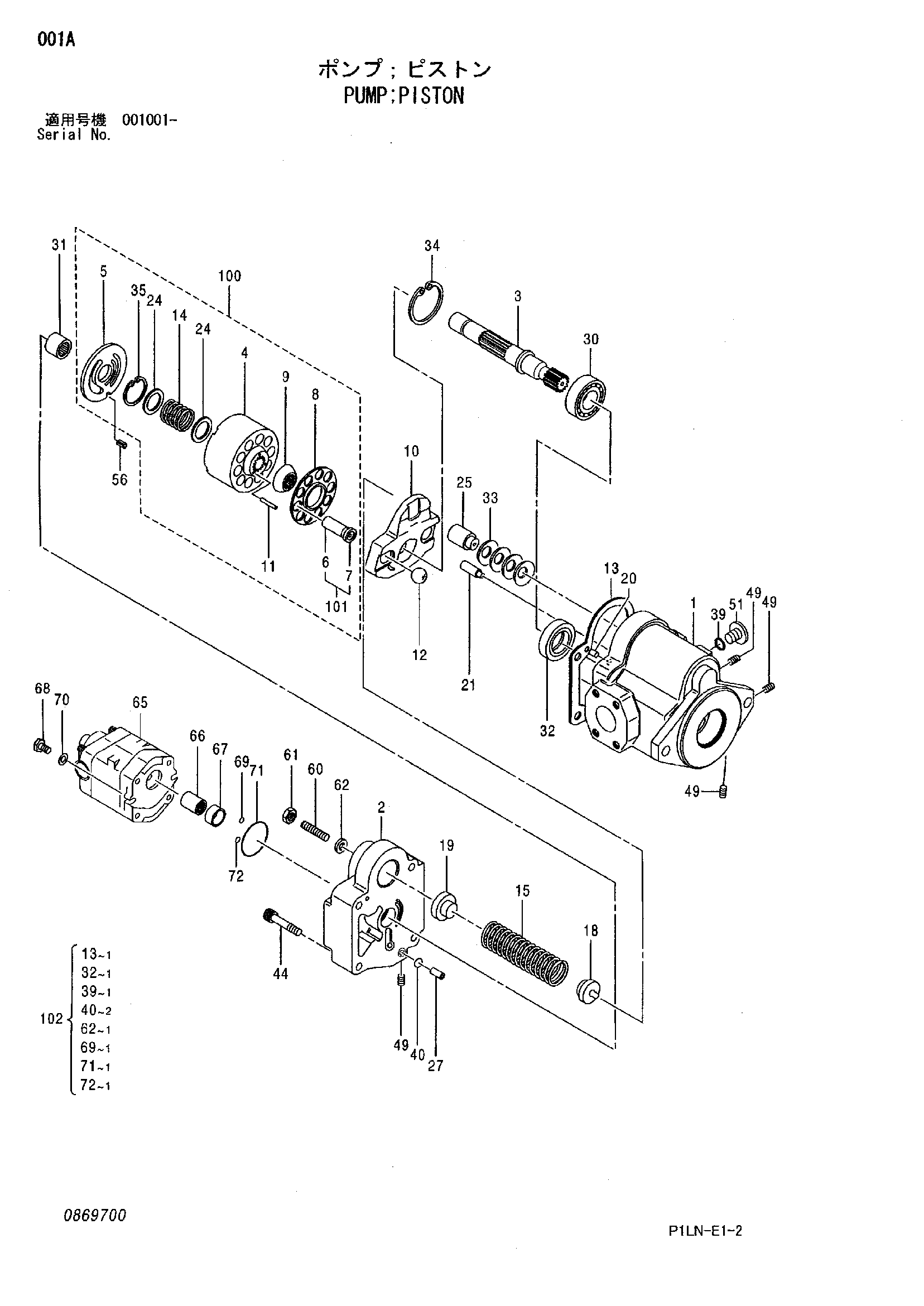

Заводская схема «Поршневой насос» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4460664 | Поршневой насос | 1 | |
| 3 | E0768201 | Вал | 1 |
| 8 | E0768202 | Держатель башмак | 1 |
| 9 | E0768203 | Держатель | 1 |
| 10 | E0768204 | Пластина свасх | 1 |
| 11 | E0768205 | Неедле | 3 |
| 12 | E0647307 | Палец | 2 |
| 13 | E0768206 | Манжета | 1 |
| 14 | E0768207 | Пружина | 1 |
| 15 | E0768208 | Пружина | 1 |
| 18 | E0768209 | Держатель пружина | 1 |
| 19 | E0768210 | Направляющая пружины | 1 |
| 20 | E0429816 | Палец | 1 |
| 21 | E0733207 | Шток | 1 |
| 24 | E0768211 | Фиксатор | 2 |
| 25 | E0768212 | Стопорный палец | 1 |
| 27 | E0733209 | Палец | 1 |
| 30 | E0426901 | Подшипник | 1 |
| 31 | E0768213 | Игольчатый подшипник | 1 |
| 32 | E0768214 | Масляное уплотнение | 1 |
| 33 | E0768215 | Пружина | 4 |
| 34 | E0768216 | Стопорное кольцо | 1 |
| 35 | E0426904 | Стопорное кольцо | 1 |
| 39 | E957366 | Уплотнительное кольцо | 1 |
| 40 | E4506408 | Уплотнительное кольцо | 2 |
| 44 | E0768217 | Болт с внутренним шестигранником | 4 |
| 49 | E0429712 | Пробка | 5 |
| 51 | E0733210 | Пробка | 1 |
| 56 | E0426906 | Пружинный штифт | 1 |
| 60 | E0655913 | Винт | 1 |
| 61 | E0630509 | Гайка | 1 |
| 62 | E0630510 | Уплотнительная шайба | 1 |
| 65 | E4612675 | Шестерённый насос | 1 |
| 66 | E0733212 | Купплинг | 1 |
| 67 | E0733213 | Втулка | 1 |
| 68 | E0749306 | Болт | 2 |
| 69 | E4506407 | Уплотнительное кольцо | 1 |
| 70 | E0749307 | Шайба | 2 |
| 71 | E0733215 | Уплотнительное кольцо | 1 |
| 72 | E4506408 | Уплотнительное кольцо | 1 |
| 100 | E0768219 | Комплект поршень | 1 |
| 101 | E0768220 | Поршень в сборе | 1 |
| 102 | E0768221 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
