Топливный бак — HITACHI ZX16

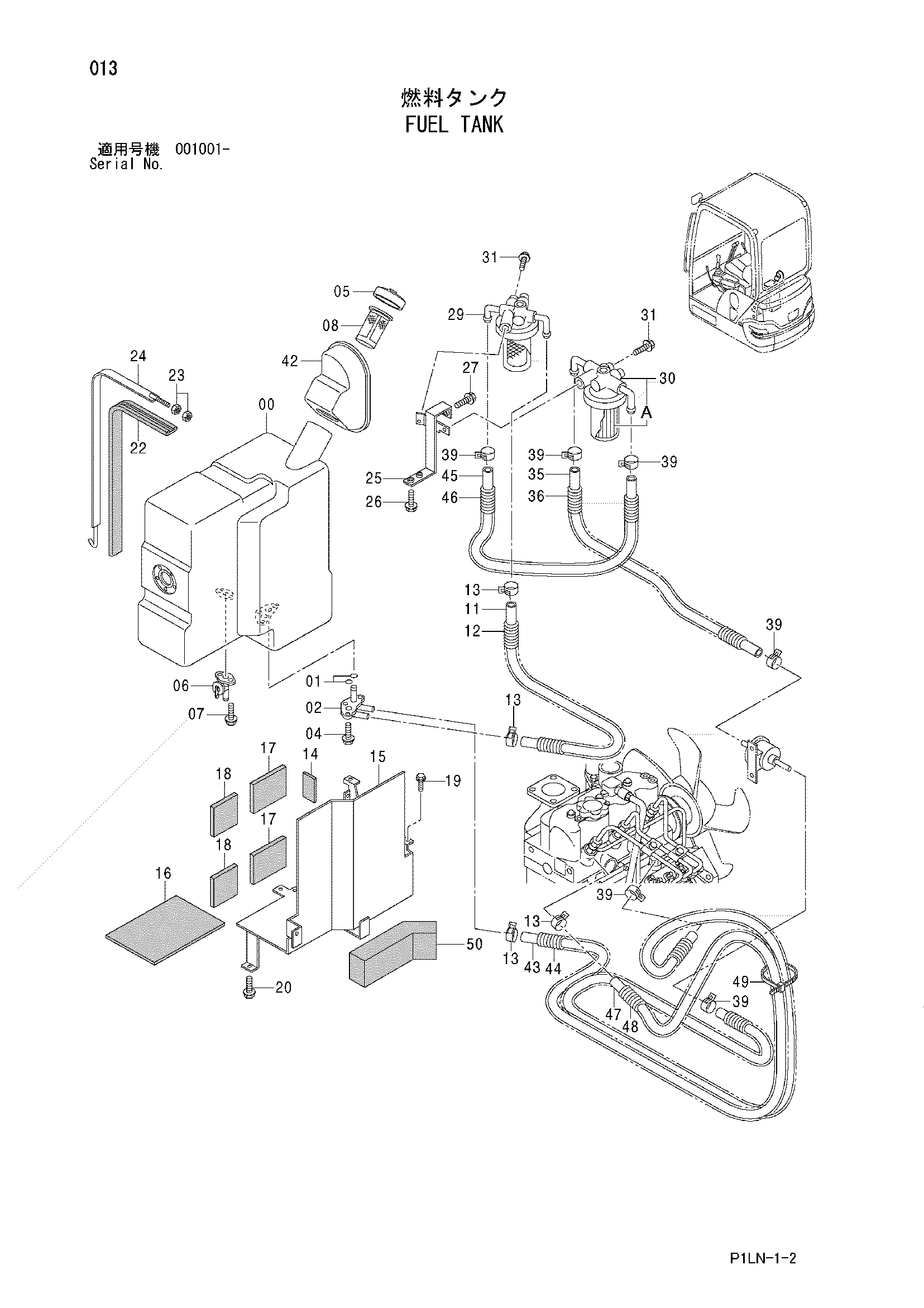

Заводская схема «Топливный бак» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E4459656 | Топливный бак | 1 |
| 01 | E4170585 | Уплотнительное кольцо | 2 |
| 02 | 4355689 | Сетчатый фильтр | 1 |
| 04 | EJ670514 | Винт с шайбой | 3 |
| 05 | 4442447 | Колпачок | 1 |
| 06 | 4358947 | Кран | 1 |
| 07 | EJ090614 | Болт с шайбой | 2 |
| 08 | 4472918 | Фильтр | 1 |
| 11 | 4309942 | Топливный шланг | 1 |
| 12 | E4296331 | Трубка | 1 |
| 13 | E4349657 | Хомут шланга | 4 |
| 14 | E4606231 | Резиновая прокладка | 1 |
| 15 | E6020383 | Кронштейн | 1 |
| 16 | E4456541 | Резиновая прокладка | 1 |
| 17 | E4456523 | Резиновая прокладка | 2 |
| 18 | E4456524 | Резиновая прокладка | 2 |
| 19 | EJ051025 | Болт с шайбой | 3 |
| 20 | EJ051035 | Болт с шайбой | 1 |
| 22 | E4461427 | Резиновая прокладка | 1 |
| 23 | EJ231210 | Гайка | 2 |
| 24 | E9760564 | Ремень | 1 |
| 25 | E8085593 | Кронштейн | 1 |
| 26 | 4625752 | Болт с шайбой | 2 |
| 27 | 4625750 | Болт с шайбой | 1 |
| 29 | 4399161 | Фильтр | 1 |
| 30 | 4374591 | Топливный фильтр | 1 |
| 30A | E4454529 | Фильтрующий элемент | 1 |
| 31 | 4625755 | Болт с шайбой | 2 |
| 35 | 4363459 | Топливный шланг | 1 |
| 36 | E4358215 | Трубка | 1 |
| 39 | E4349657 | Хомут шланга | 6 |
| 42 | E2047786 | Трай | 1 |
| 43 | 4350505 | Топливный шланг | 1 |
| 44 | E4350506 | Трубка | 1 |
| 45 | 4383152 | Топливный шланг | 1 |
| 46 | E4383151 | Трубка | 1 |
| 47 | 4477057 | Топливный шланг | 1 |
| 48 | E4334445 | Трубка | 1 |
| 49 | E4055312 | Ленточный зажим | 1 |
| 50 | E4479899 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
