Гидромотор (поворот) — HITACHI ZX16

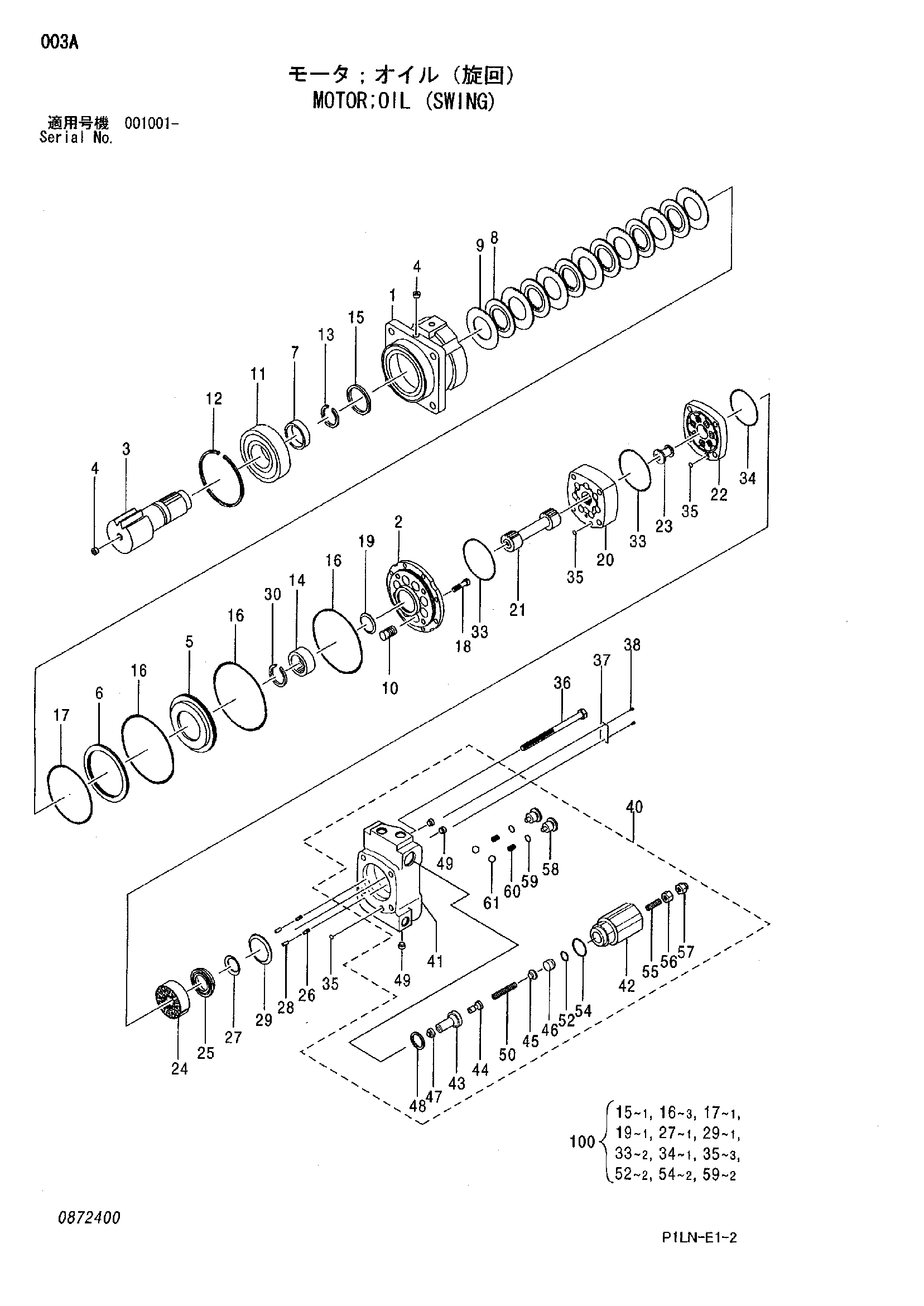

Заводская схема «Гидромотор (поворот)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4460666 | Гидромотор | 1 | |
| 1 | E0799501 | Корпус | 1 |
| 2 | E0799502 | Фланец | 1 |
| 3 | E0799503 | Шестерня | 1 |
| 4 | E0600314 | Пробка | 2 |
| 5 | E0799504 | Поршень | 1 |
| 6 | E0799505 | Кольцо | 1 |
| 7 | E0769427 | Втулка | 1 |
| 8 | E0799507 | Пластина | 6 |
| 9 | E0799508 | Пластина | 7 |
| 10 | E0799509 | Пружина | 8 |
| 11 | E0799510 | Подшипник | 1 |
| 12 | E0769411 | Стопорное кольцо | 1 |
| 13 | E0769412 | Стопорное кольцо | 1 |
| 14 | E0799511 | Подшипник | 1 |
| 18 | E0799512 | Болт с внутренним шестигранником | 8 |
| 20 | E0872401 | Ротор | 1 |
| 21 | E0872402 | Вал | 1 |
| 22 | E0769418 | Пластина | 1 |
| 23 | E0427624 | Клапан | 1 |
| 24 | E0769419 | Клапан | 1 |
| 25 | E0769420 | Кольцо | 1 |
| 26 | E0427618 | Пружина | 2 |
| 28 | E0427620 | Палец | 2 |
| 30 | E0799506 | Стопорное кольцо | 1 |
| 36 | E0799517 | Болт | 4 |
| 40 | E4612676 | Предохранительный клапан | 1 |
| 52 | E0872404 | Уплотнительное кольцо | 2 |
| 100 | E4612677 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
