Электрооборудование (1) — HITACHI ZX16

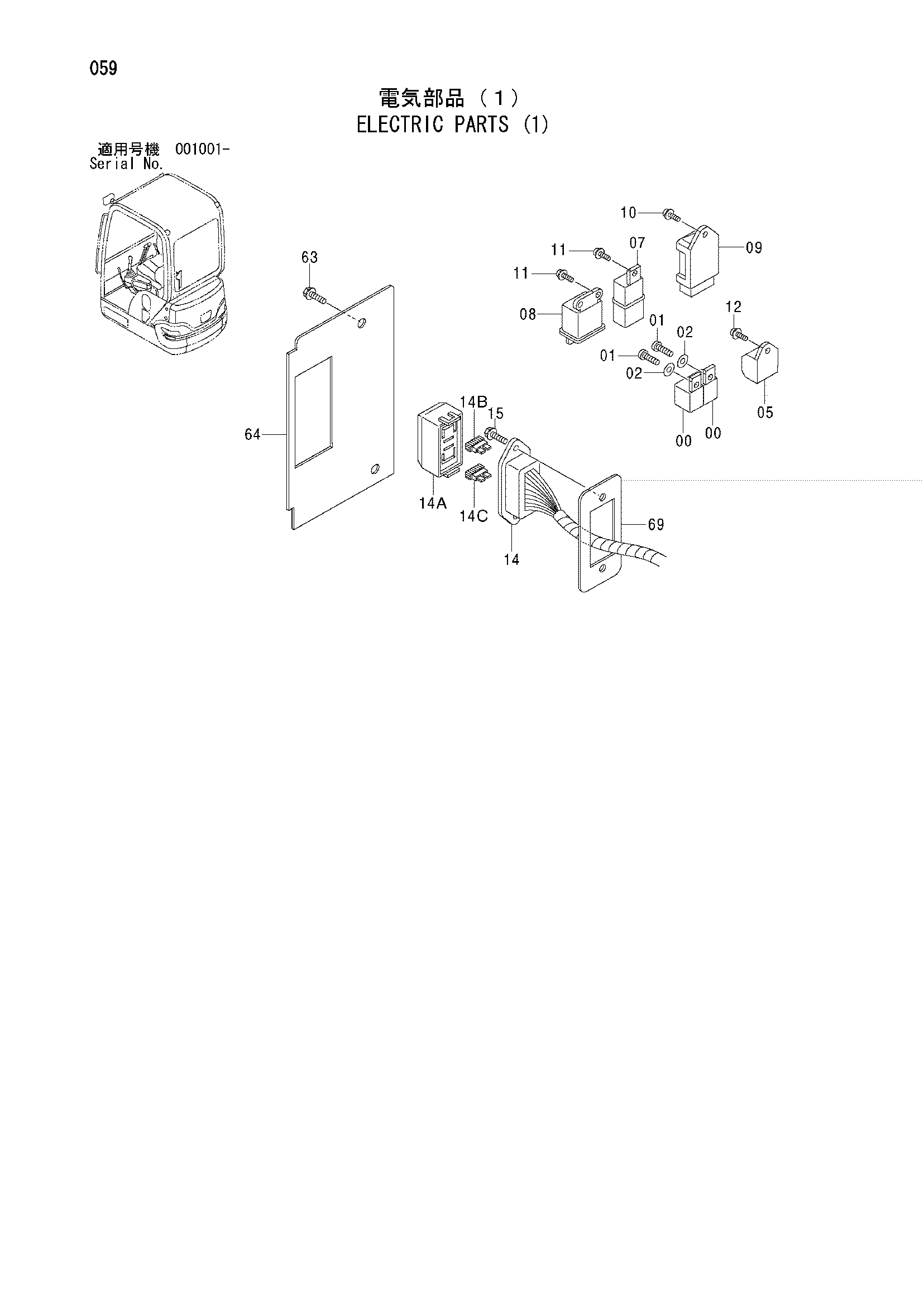

Заводская схема «Электрооборудование (1)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4394590 | Реле | 2 |
| 01 | EJ691512 | Винт | 2 |
| 02 | EJ253105 | Плоская шайба | 2 |
| 05 | 4459731 | Реле защитный | 1 |
| 07 | 4288451 | Реле | 1 |
| 08 | 4355584 | Реле | 1 |
| 09 | 4443617 | Таймер | 1 |
| 10 | J680620 | Винт с шайбой | 1 |
| 11 | EJ670612 | Винт с шайбой | 3 |
| 12 | EJ680616 | Винт с шайбой | 1 |
| 14 | 3093628 | Жгут проводов | 1 |
| 14A | 4348188 | Крышка | 1 |
| 14B | 4195596 | Предохранитель (20A) | 1 |
| 14C | 4195595 | Предохранитель (15A) | 4 |
| 15 | EJ090620 | Болт с шайбой | 2 |
| 63 | 4625750 | Болт с шайбой | 2 |
| 64 | E3099728 | Пластина | 1 |
| 69 | E4607014 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
