Крышка (1) — HITACHI ZX16

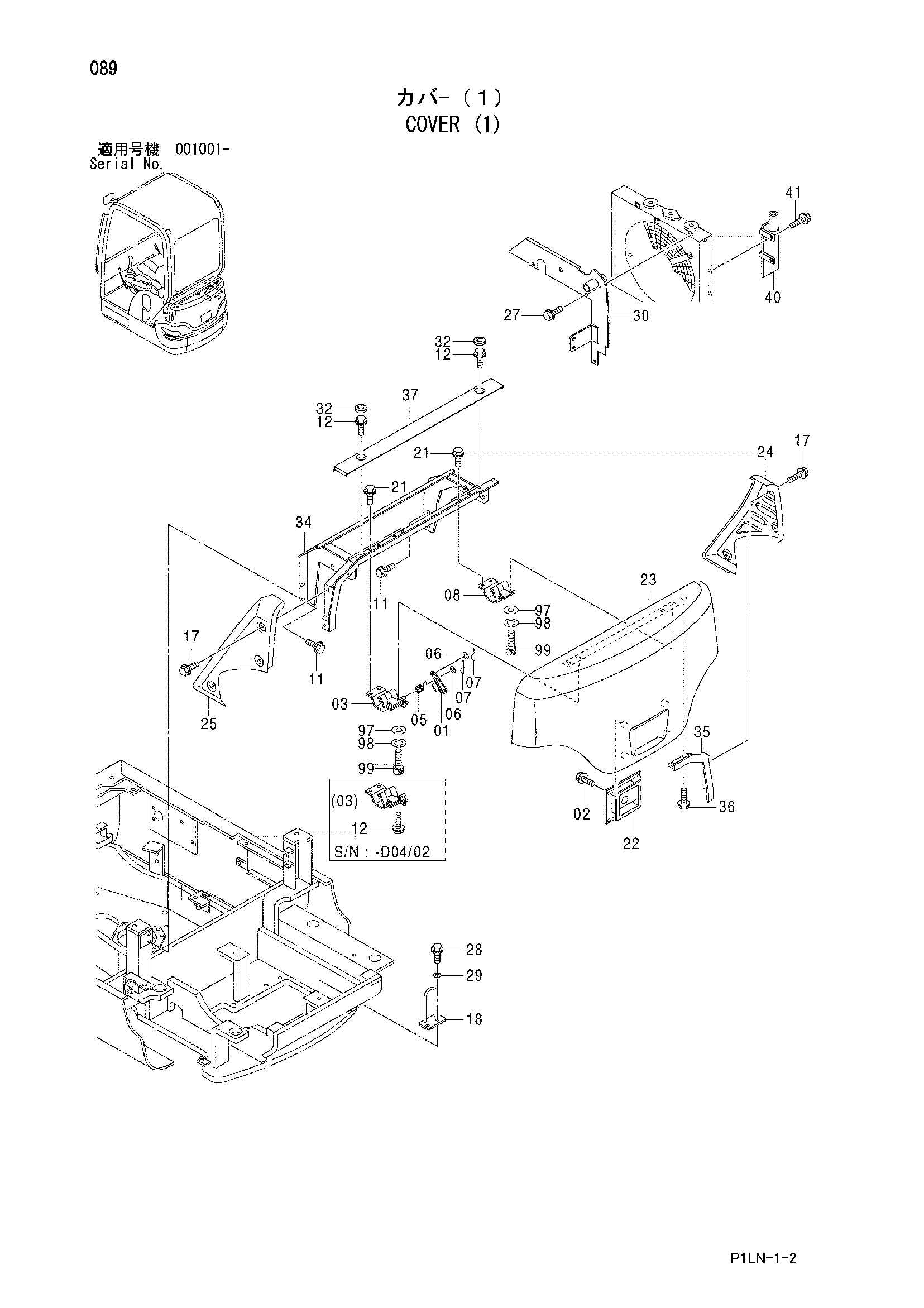

Заводская схема «Крышка (1)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | E9760323 | Пластина | 1 |
| 02 | J090616 | Болт с шайбой | 4 |
| 03 | E8085305 | Петля | 1 |
| 05 | E4463528 | Пружина | 1 |
| 06 | EJ253108 | Плоская шайба | 4 |
| 07 | E4463790 | Стопорный палец | 2 |
| 08 | E4463529 | Петля | 1 |
| 11 | 4625750 | Болт с шайбой | 4 |
| 12 | J260825 | Болт с шайбой | 6 |
| 12 | 4618460 | Болт с шайбой | 2 |
| 17 | 4325749 | Болт с шайбой | 6 |
| 18 | E9757617 | Защёлка | 1 |
| 21 | 4625751 | Болт с шайбой | 4 |
| 22 | 4480410 | Раткх | 1 |
| 23 | E6020619 | Крышка двигатель | 1 |
| 24 | E1030064 | Крышка боковой | 1 |
| 25 | E1030065 | Крышка боковой | 1 |
| 27 | EJ090614 | Болт с шайбой | 3 |
| 28 | EJ041225 | Болт с шайбой | 2 |
| 29 | EJ253212 замена: 449490 | Плоская шайба | 2 |
| 29 | 449490 | Плоская шайба | 2 |
| 30 | E7042887 | Крышка | 1 |
| 32 | E4606669 | Резиновая втулка | 2 |
| 34 | E6021176 | Опора | 1 |
| 35 | E8088889 | Кронштейн | 1 |
| 36 | 4625750 | Болт с шайбой | 1 |
| 37 | E8090413 | Крышка | 1 |
| 40 | E8092110 | Крышка | 1 |
| 41 | EJ090614 | Болт с шайбой | 2 |
| 97 | A590108 | Плоская шайба | 4 |
| 98 | A590908 | Пружинная шайба | 4 |
| 99 | J780825 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
