Пилотные гидролинии (2-3) — HITACHI ZX16

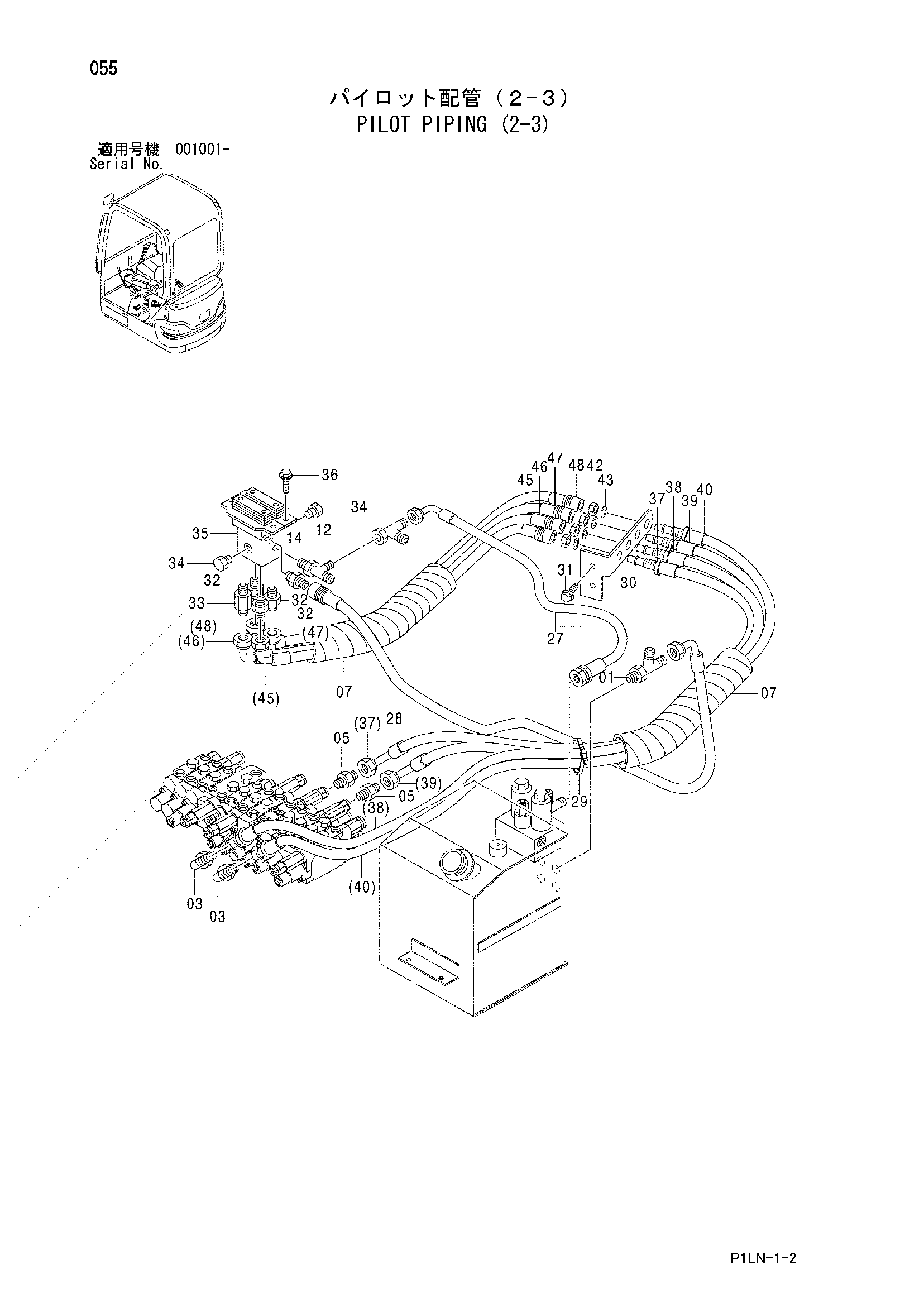

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | E4368223 | Тройник | 1 |
| 01A | E4509180 | Уплотнительное кольцо | 1 |
| 03 | 4651841 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | E4042030 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4323247 | Защитный кожух | 2 |
| 12 | E4406156 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | E4467369 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 27 | E4477131 | Шланг (B) | 1 |
| 28 | 4477132 | Шланг (TT) | 1 |
| 29 | E4055312 | Ленточный зажим | 1 |
| 30 | E9759214 | Кронштейн | 1 |
| 31 | 4618460 | Болт с шайбой | 2 |
| 32 | E4042030 | Адаптер | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | E4368208 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | E4093624 | Пробка | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4435449 | Пилотный клапан | 1 |
| 36 | 4618460 | Болт с шайбой | 4 |
| 37 | 4479529 | Шланг (PB6) | 1 |
| 38 | 4479530 | Шланг (PA6) | 1 |
| 39 | 4479531 | Шланг (PB7) | 1 |
| 40 | 4479532 | Шланг (PA7) | 1 |
| 42 | EJ231212 | Гайка | 4 |
| 43 | EJ252212 | Пружинная шайба | 4 |
| 45 | 4477133 | Шланг (1) | 1 |
| 46 | 4477134 | Шланг (2) | 1 |
| 47 | 4477135 | Шланг (3) | 1 |
| 48 | 4477136 | Шланг (4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
