Консоль (правый)(кабина) — HITACHI ZX16

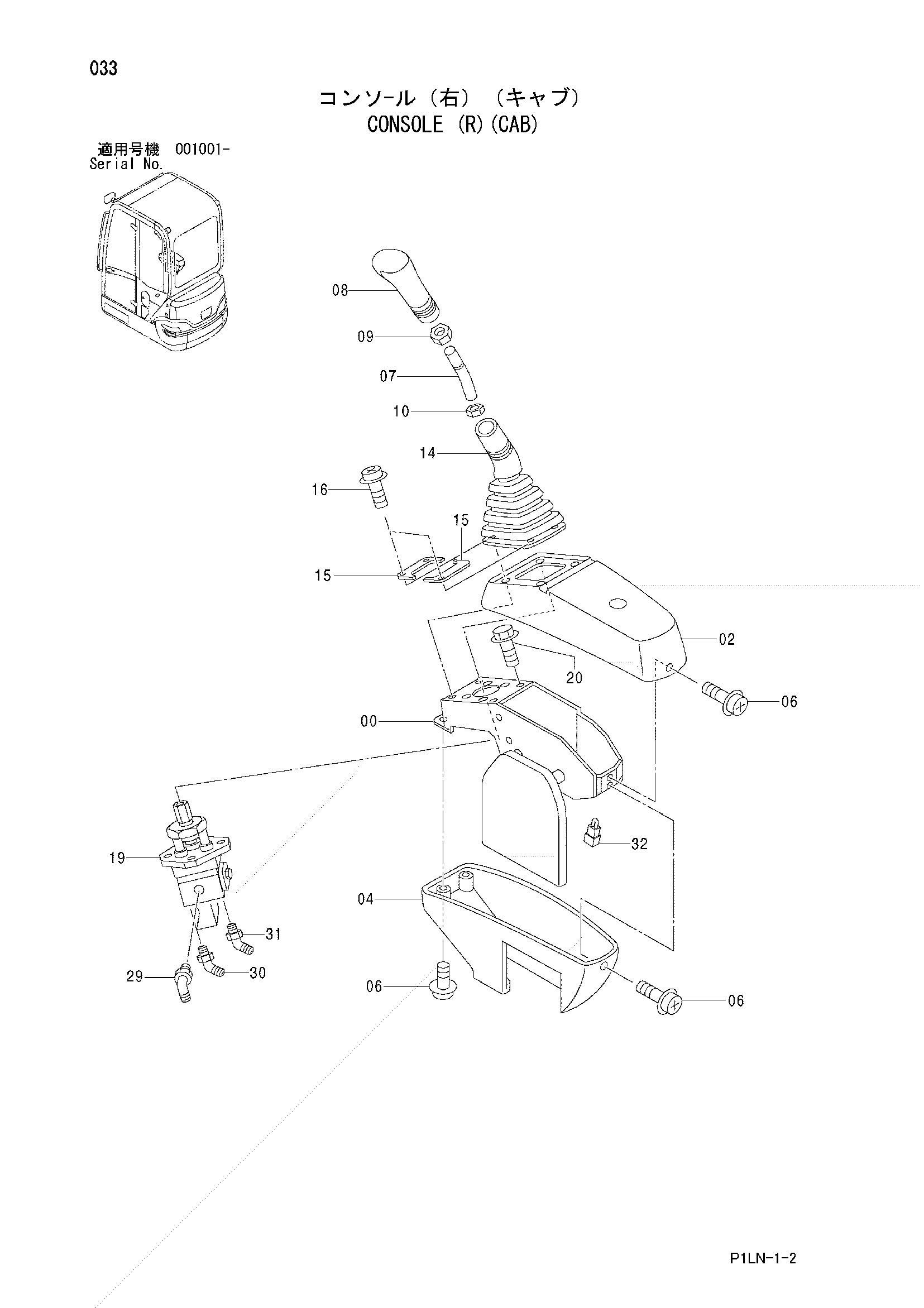

Заводская схема «Консоль (правый)(кабина)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458285 | Рама | 1 |
| 02 | 4458286 | Крышка | 1 |
| 04 | 4458287 | Крышка | 1 |
| 06 | J680620 | Винт с шайбой | 4 |
| 07 | 4445322 | Рычаг | 1 |
| 08 | 2045473 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 16 | J680625 | Винт с шайбой | 4 |
| 19 | 4462567 замена: 4632725 | Пилотный клапан | 1 |
| 19 | 4632725 | Пилотный клапан | 1 |
| 20 | 4625749 | Болт с шайбой | 4 |
| 20 | J260820 | Болт с шайбой | 4 |
| 29 | 4467375 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4474556 | Угловой штуцер | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4474557 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4392691 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
