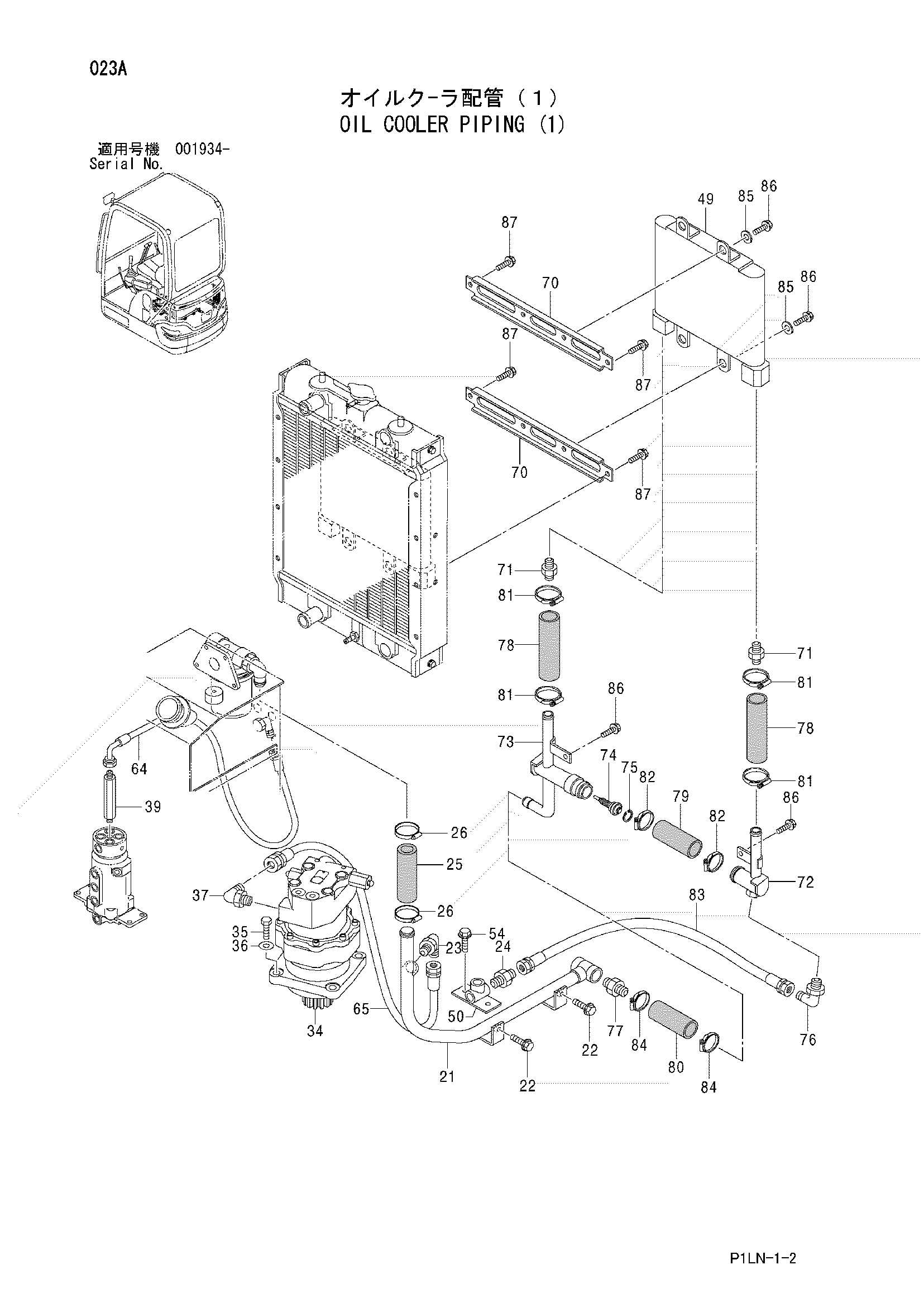

Масляный радиатор трубопроводы (1) — HITACHI ZX16
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | E8104642 | Обратная трубка | 1 |
| 22 | 4618460 | Болт с шайбой | 2 |
| 23 | E4434985 | Угловой штуцер | 1 |
| 23A | E4506148 | Уплотнительное кольцо | 1 |
| 24 | E4042032 | Адаптер | 1 |
| 24A | E4506418 | Уплотнительное кольцо | 1 |
| 25 | E4120248 | Резиновый шланг | 1 |
| 26 | E4505243 | Хомут шланга | 2 |
| 34 | E4460666 | Гидромотор | 1 |
| 35 | EJ901235 | Болт | 4 |
| 36 | EJ222012 | Шайба | 4 |
| 37 | E4434982 | Угловой штуцер | 1 |
| 37A | E4509180 | Уплотнительное кольцо | 1 |
| 39 | E4442456 | Адаптер | 1 |
| 49 | E4641437 | Масляный радиатор | 1 |
| 50 | E9746033 | Коллектор | 1 |
| 54 | EJ271225 | Болт с шайбой | 2 |
| 64 | E4477093 | Шланг (CT) | 1 |
| 65 | E4477094 | Шланг (M) | 1 |
| 70 | E9765989 | Кронштейн | 2 |
| 71 | E4276933 | Адаптер | 2 |
| 71A | E4506418 | Уплотнительное кольцо | 1 |
| 72 | E8104612 | Трубка | 1 |
| 73 | E8104611 | Трубка | 1 |
| 74 | E4255212 | Клапан | 1 |
| 75 | E446751 | Стопорное кольцо | 1 |
| 76 | E4037760 | Угловой штуцер | 1 |
| 76A | E4506418 | Уплотнительное кольцо | 1 |
| 77 | E4646394 | Адаптер | 1 |
| 77A | E4506418 | Уплотнительное кольцо | 1 |
| 78 | E4653220 | Резиновый шланг | 2 |
| 79 | E4655207 | Резиновый шланг | 1 |
| 80 | E4120247 | Резиновый шланг | 1 |
| 81 | E4504367 | Хомут шланга | 4 |
| 82 | E4011675 | Хомут шланга | 2 |
| 83 | E4653483 | Шланг | 1 |
| 84 | E4505243 | Хомут шланга | 2 |
| 85 | E4338215 | Шайба | 4 |
| 86 | J260816 | Болт с шайбой | 6 |
| 86A | J900816 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 87 | J260616 | Болт с шайбой | 4 |
| 87A | J900616 | Болт | 1 |
| 87B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
