Гидролинии рабочего оборудования — HITACHI ZX16

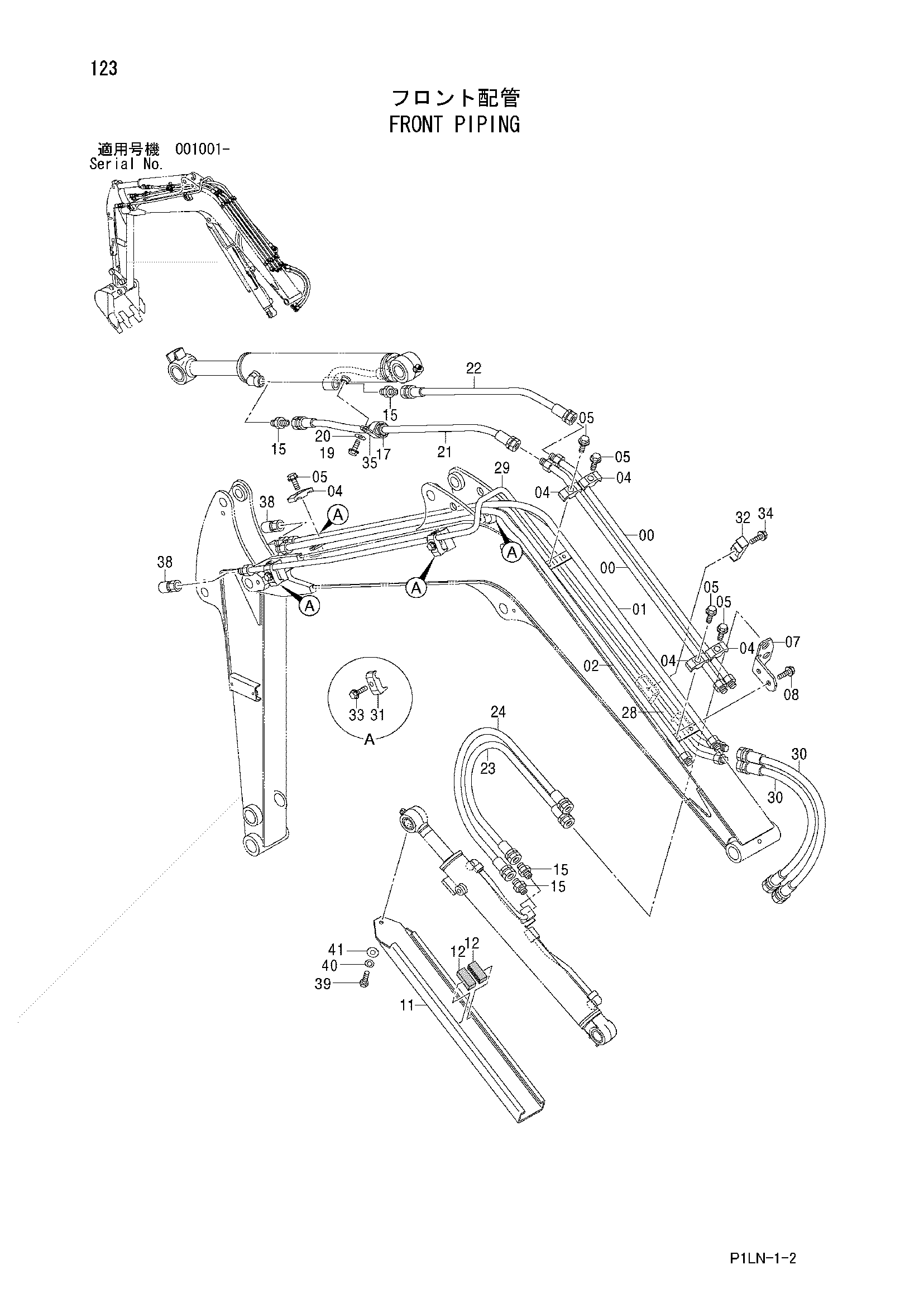

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E9755371 | Трубка | 2 |
| 01 | E8081366 | Трубка | 1 |
| 02 | E8081367 | Трубка | 1 |
| 04 | E4423956 замена: E4275542 | Хомут трубки | 5 |
| 04 | E4275542 | Хомут трубки | 5 |
| 05 | J260830 замена: 4622000 | Болт с шайбой | 5 |
| 05 | 4622000 | Болт с шайбой | 5 |
| 07 | E4442473 | Кронштейн | 1 |
| 08 | 4625749 | Болт с шайбой | 2 |
| 11 | E3070019 | Крышка | 1 |
| 12 | E4352044 | Резиновая прокладка | 2 |
| 15 | E4042030 | Адаптер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | E4411259 | Резиновая втулка | 1 |
| 19 | 4625749 | Болт с шайбой | 1 |
| 20 | EJ253110 | Плоская шайба | 1 |
| 21 | E4477144 | Шланг | 1 |
| 22 | E4477145 | Шланг | 1 |
| 23 | E4453160 | Шланг | 1 |
| 24 | E4453161 | Шланг | 1 |
| 28 | E8081379 | Трубка | 1 |
| 29 | E8081380 | Трубка | 1 |
| 30 | E4484780 | Шланг | 2 |
| 31 | E4331315 замена: E4138227 | Хомут трубки | 4 |
| 31 | E4138227 | Хомут трубки | 4 |
| 32 | E4331314 замена: E4633950 | Хомут трубки | 1 |
| 32 | E4275545 замена: E4633950 | Хомут трубки | 1 |
| 32 | E4633950 | Хомут трубки | 1 |
| 33 | EJ051040 | Болт с шайбой | 4 |
| 34 | J260845 замена: 4622002 | Болт с шайбой | 1 |
| 34 | 4622002 | Болт с шайбой | 1 |
| 35 | E4190274 | Зажим | 1 |
| 38 | E4425993 | Унион | 2 |
| 39 | EJ971016 | Болт | 1 |
| 40 | EJ252210 | Пружинная шайба | 1 |
| 41 | EJ254010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
