Гидролинии хода — HITACHI ZX16

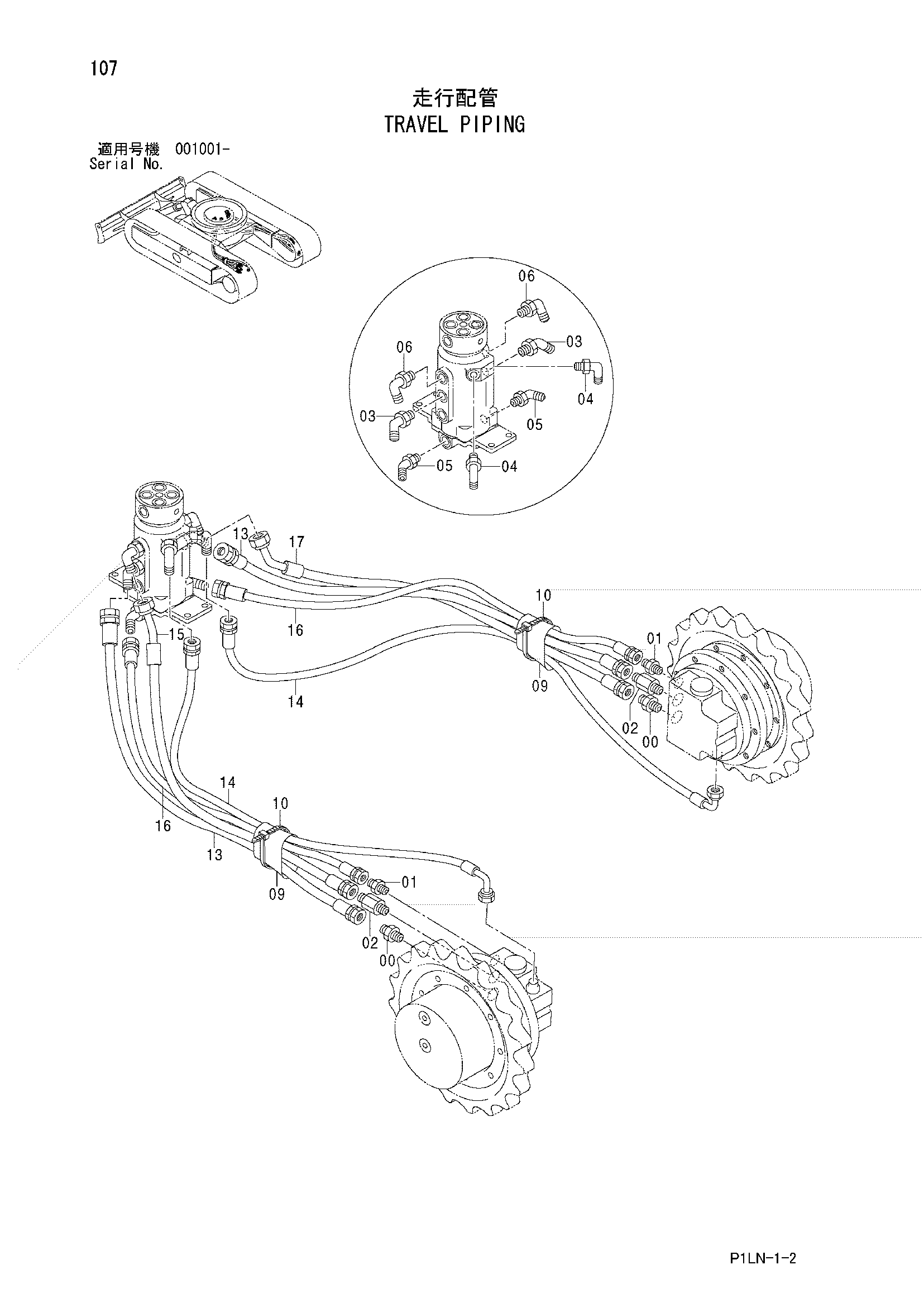

Заводская схема «Гидролинии хода» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E4368205 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | E4042030 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | E4448669 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | E4095133 | Угловой штуцер | 2 |
| 03A | E4509180 | Уплотнительное кольцо | 1 |
| 04 | 4651841 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | E4108100 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | E4434982 | Угловой штуцер | 2 |
| 06A | E4509180 | Уплотнительное кольцо | 1 |
| 09 | E4279255 | Крышка | 2 |
| 10 | E4055312 | Ленточный зажим | 2 |
| 13 | E4477141 | Шланг | 2 |
| 14 | E4470351 | Пластиковый шланг | 2 |
| 15 | E4477142 | Шланг | 1 |
| 16 | E4477143 | Шланг | 2 |
| 17 | E4606212 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
