Навес — HITACHI ZX16

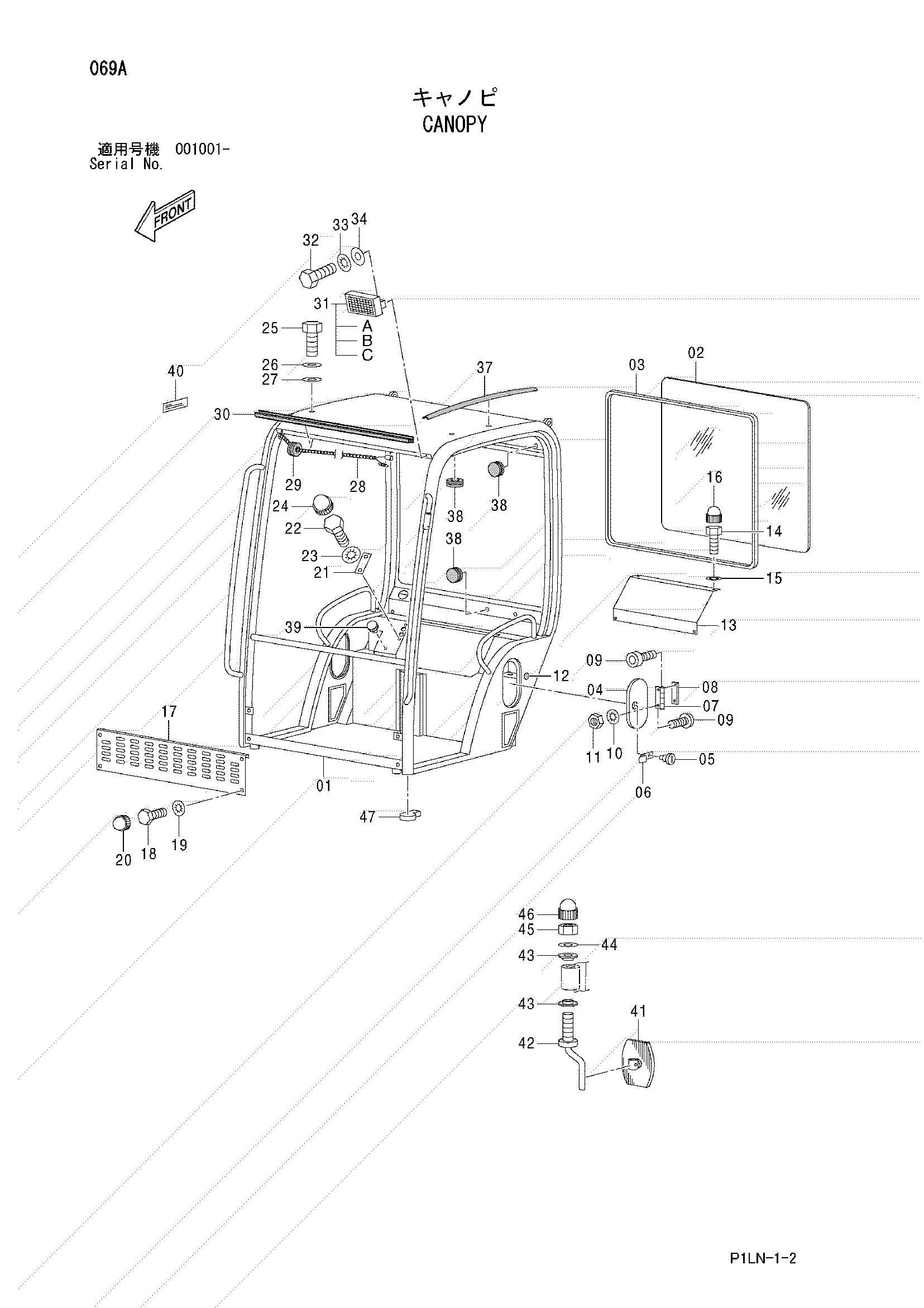

Заводская схема «Навес» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	E4607295	Навес	1
02	E4607296	Пластина	1
03	E4607297	Резиновая прокладка	1
04	E4607210	Крышка	2
05	E4607211	Шпонка	2
06	E4607298	Пластина	2
07	E4607212	Петля	2
08	E4607214	Пластина	2
09	E4607213	Винт	8
10	E4607241	Шайба	4
11	E4607242	Гайка	4
12	E4607238	Резиновая прокладка	2
13	E4607155	Пластина	1
14	E4607299	Винт	4
15	E4607156	Шайба	4
16	E4607205	Колпачок	4
17	E4607300	Защитный кожух	1
18	E4607196	Винт	4
19	E4607217	Шайба	4
20	E4607277	Колпачок	4
21	E4607301	Пластина	1
22	E4607220	Винт	2
23	E4607217	Шайба	2
24	E4607277	Колпачок	2
25	E4607220	Винт	2
26	E4607179	Шайба	2
27	E4607180	Шайба	2
28	E4607302	Жгут проводов	1
29	E4607207	Резиновая втулка	1
30	E4607303	Уплотнение	1
31	E4607195	Освещение	1
32	E4607196	Винт	1
33	E4607197	Шайба	1
34	E4607198	Шайба	1
37	E4607177	Уплотнение	2
38	E4607245	Резиновая втулка	6
39	E4607304	Пробка	3
40	E4607305	Пластина	1
41	E4607187	Зеркало	1
42	E4607188	Кронштейн	1
43	E4607189	Проставка	2
44	E4607190	Шайба	1
45	E4607191	Гайка	1
46	E4607192	Колпачок	1
47	E4607193	Пробка	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
