Электрооборудование (5) — HITACHI ZX16

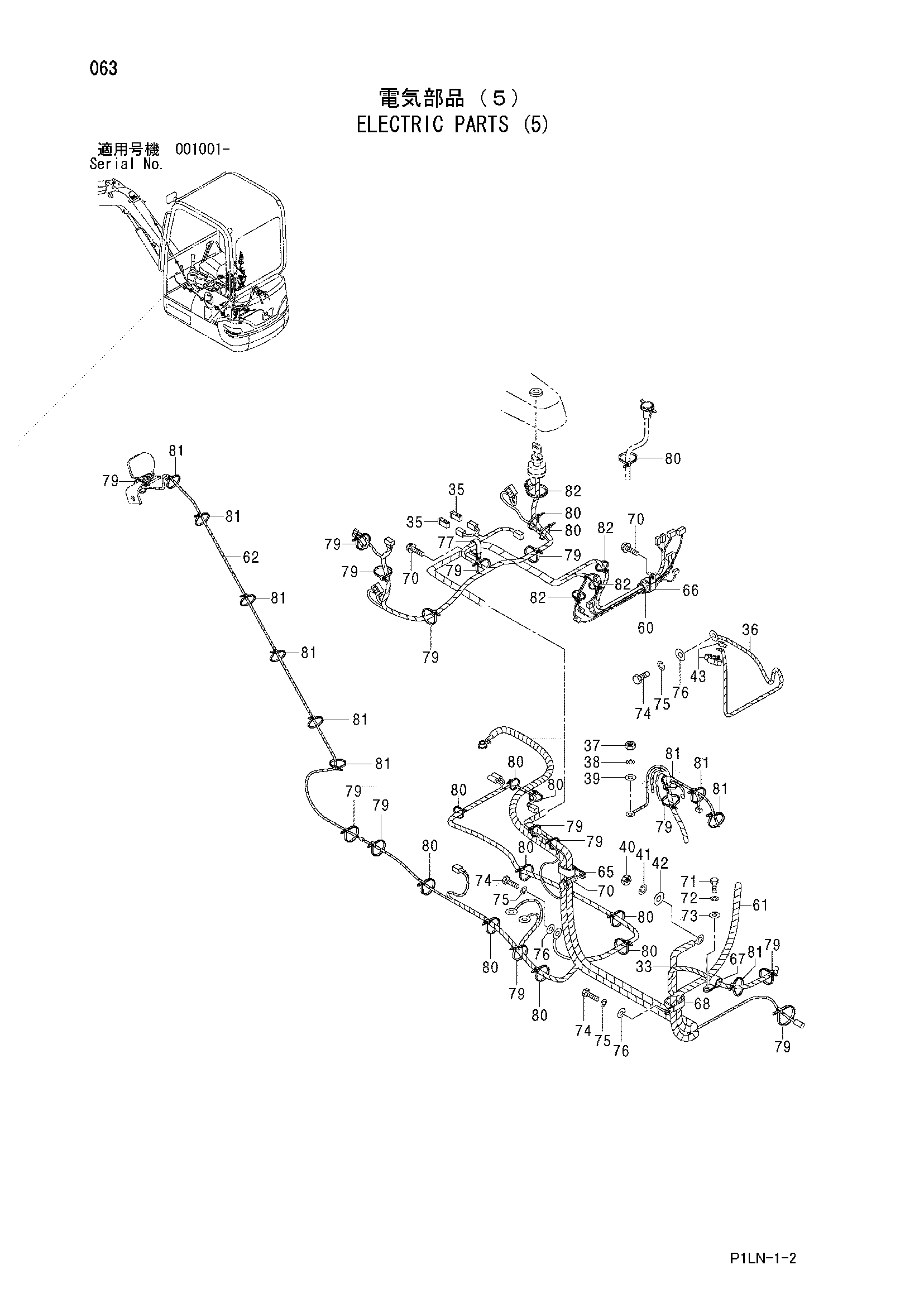

Заводская схема «Электрооборудование (5)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | 4463923 | Трос | 1 |
| 35 | 4331898 | Фусибле-линк | 2 |
| 36 | 4477186 замена: E4611824 | Трос | 1 |
| 36 | E4611824 | Трос | 1 |
| 37 | EJ231106 | Гайка | 1 |
| 38 | EJ252106 | Пружинная шайба | 1 |
| 39 | J253106 | Плоская шайба | 1 |
| 40 | EJ231108 | Гайка | 1 |
| 41 | J252108 | Пружинная шайба | 1 |
| 42 | EJ253108 | Плоская шайба | 1 |
| 43 | E4607364 | Хомут | 1 |
| 60 | 1029958 | Жгут проводов | 1 |
| 61 | 2046904 | Жгут проводов | 1 |
| 62 | 4351342 | Жгут проводов | 1 |
| 65 | E4190266 | Зажим | 1 |
| 66 | E4190264 | Зажим | 1 |
| 67 | E4190275 | Зажим | 1 |
| 68 | E4190282 | Зажим | 1 |
| 70 | 4625750 | Болт с шайбой | 3 |
| 71 | 4625756 | Болт | 1 |
| 72 | J252108 | Пружинная шайба | 1 |
| 73 | EJ253108 | Плоская шайба | 1 |
| 74 | EJ971020 | Болт | 3 |
| 75 | EJ252210 | Пружинная шайба | 3 |
| 76 | EJ253110 | Плоская шайба | 3 |
| 77 | E4295017 | Зажим | 1 |
| 79 | E4055312 | Ленточный зажим | 14 |
| 80 | E4055311 | Ленточный зажим | 12 |
| 81 | E4326365 | Ленточный зажим | 10 |
| 82 | E4254600 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
