Масляный радиатор трубопроводы (1) — HITACHI ZX16

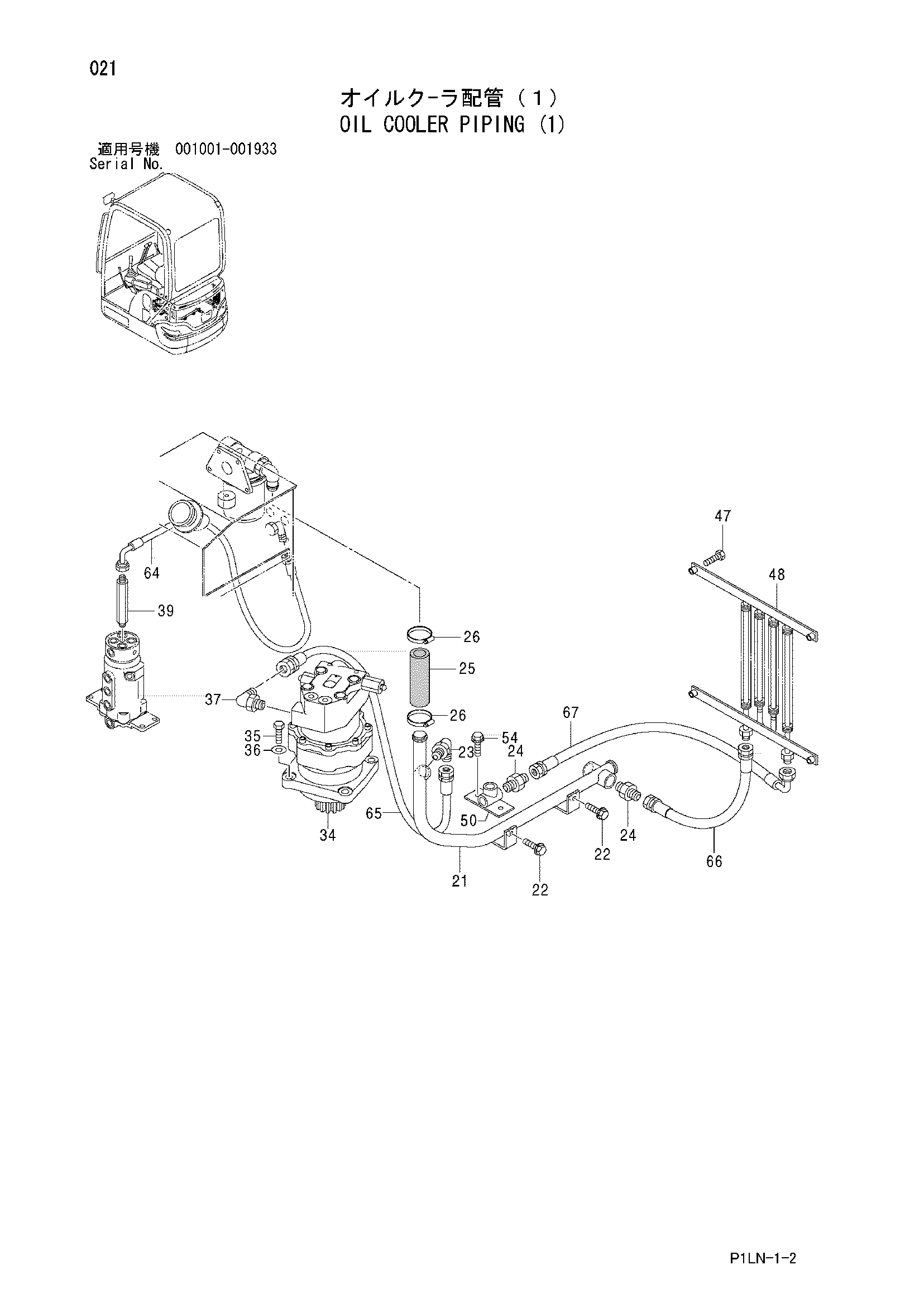

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | E8085890 | Обратная трубка | 1 |
| 22 | 4618460 | Болт с шайбой | 2 |
| 23 | E4434985 | Угловой штуцер | 1 |
| 23A | E4506148 | Уплотнительное кольцо | 1 |
| 24 | E4042032 | Адаптер | 2 |
| 24A | E4506418 | Уплотнительное кольцо | 1 |
| 25 | E4120248 | Резиновый шланг | 1 |
| 26 | E4505243 | Хомут шланга | 2 |
| 34 | E4460666 | Гидромотор | 1 |
| 35 | EJ901235 | Болт | 4 |
| 36 | EJ222012 | Шайба | 4 |
| 37 | E4434982 | Угловой штуцер | 1 |
| 37A | E4509180 | Уплотнительное кольцо | 1 |
| 39 | E4442456 | Адаптер | 1 |
| 47 | EJ090625 | Болт с шайбой | 4 |
| 48 | 4462351 | Трубка | 1 |
| 50 | E9746033 | Коллектор | 1 |
| 54 | EJ051225 | Болт с шайбой | 2 |
| 64 | E4477093 | Шланг (CT) | 1 |
| 65 | E4477094 | Шланг (M) | 1 |
| 66 | E4477095 | Шланг (CR) | 1 |
| 67 | E4477096 | Шланг (TC) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
