Трубопроводы масляного радиатора (2) — HITACHI ZX16

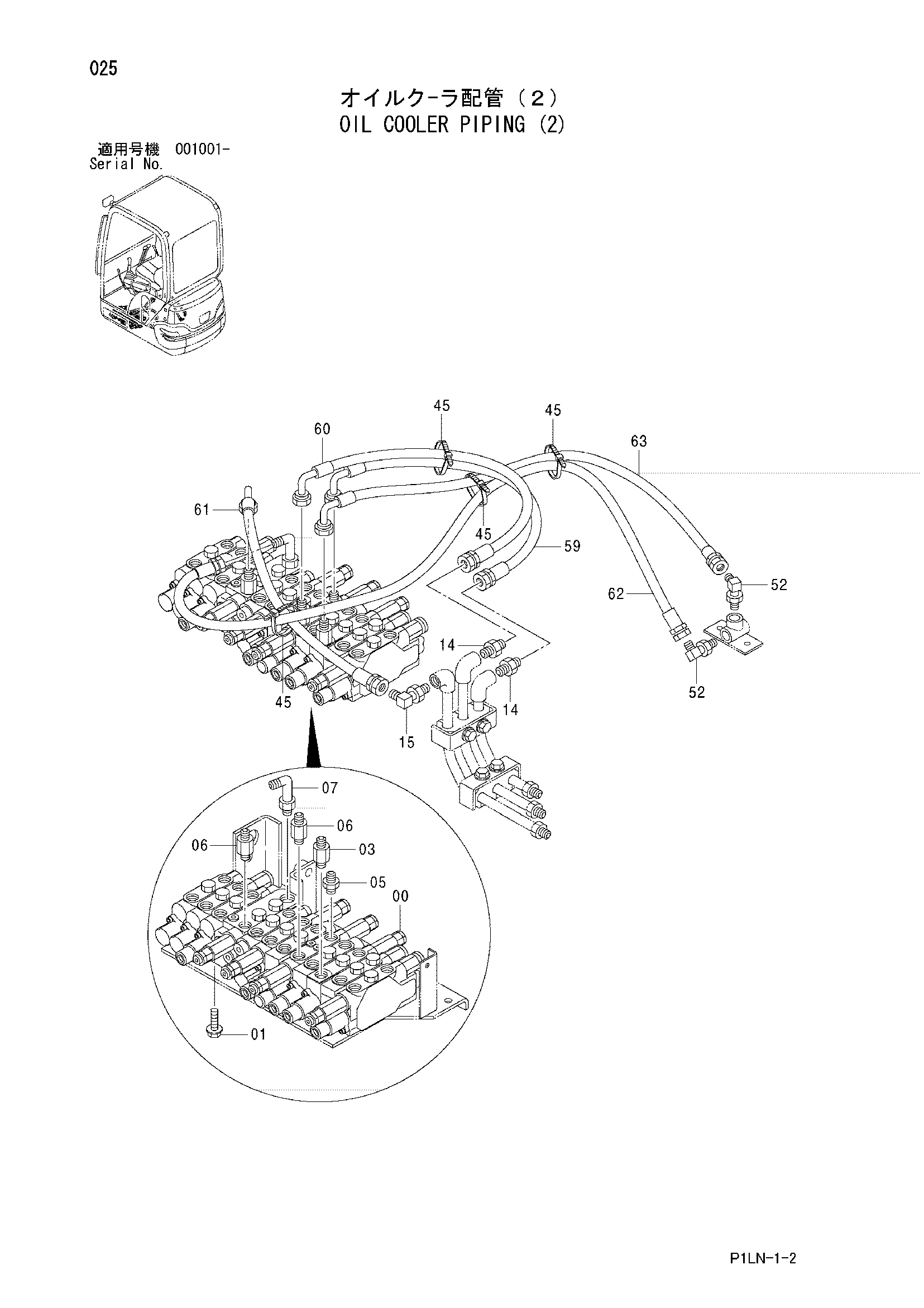

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4460665 замена: 4641475 | Гидрораспределитель | 1 |
| 00 | 4641475 | Гидрораспределитель | 1 |
| 01 | EJ051025 | Болт с шайбой | 4 |
| 03 | E4408125 | Адаптер | 1 |
| 03A | E4506418 | Уплотнительное кольцо | 1 |
| 05 | E4042031 | Адаптер | 1 |
| 05A | E4509180 | Уплотнительное кольцо | 1 |
| 06 | E4368210 | Адаптер | 2 |
| 06A | E4509180 | Уплотнительное кольцо | 1 |
| 07 | E4414503 | Угловой штуцер | 1 |
| 07A | E4506418 | Уплотнительное кольцо | 1 |
| 14 | E4042031 | Адаптер | 2 |
| 14A | E4509180 | Уплотнительное кольцо | 1 |
| 15 | E4434982 | Угловой штуцер | 1 |
| 15A | E4509180 | Уплотнительное кольцо | 1 |
| 45 | E4055312 | Ленточный зажим | 4 |
| 52 | E4434983 | Угловой штуцер | 2 |
| 52A | E4506418 | Уплотнительное кольцо | 1 |
| 59 | E4477088 | Шланг (CP1) | 1 |
| 60 | E4477089 | Шланг (CP2) | 1 |
| 61 | E4477090 | Шланг (CP3) | 1 |
| 62 | E4477091 | Шланг (T1) | 1 |
| 63 | E4477092 | Шланг (T2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
