Гидроцилиндр. поворот — HITACHI ZX16

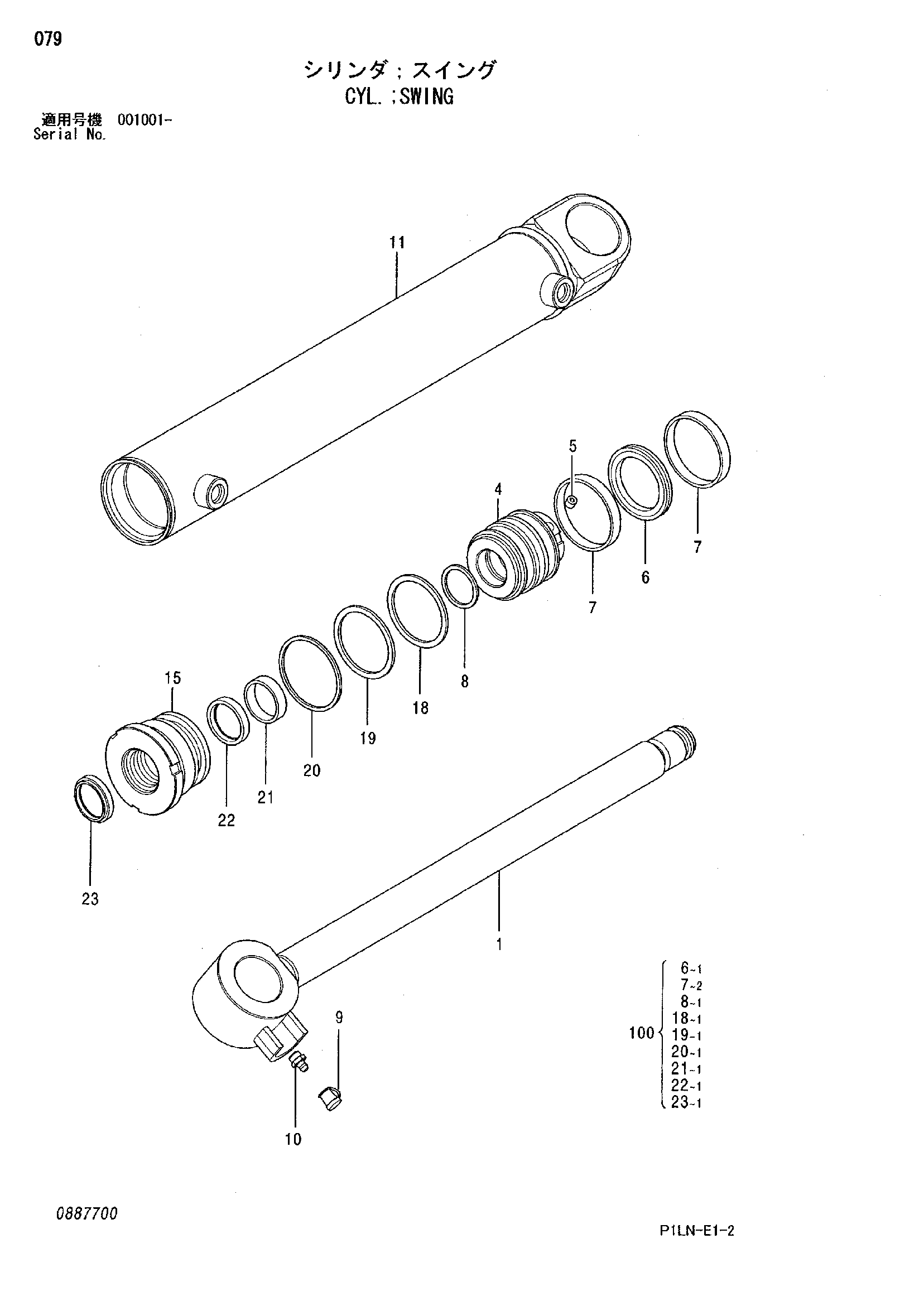

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4459429 | Гидроцилиндр. поворот | 1 | |
| 1 | E0887701 | Шток поршня | 1 |
| 4 | E0887702 | Поршень | 1 |
| 5 | E0887703 | Установочный винт | 1 |
| 6 | E0887704 | Уплотнительное кольцо | 1 |
| 7 | E0887705 | Направляющее кольцо | 2 |
| 8 | E0887706 | Шайба | 1 |
| 9 | E0887307 | Колпачок | 1 |
| 10 | E0887317 | Пресс-маслёнка | 1 |
| 11 | E0887707 | Труба гидроцилиндра | 1 |
| 15 | E0887708 | Головка гидроцилиндра | 1 |
| 18 | E0887709 | Уплотнительное кольцо | 1 |
| 19 | E0887710 | Опорное кольцо | 1 |
| 20 | E0887711 | Уплотнительное кольцо | 1 |
| 21 | E0887315 | Втулка | 1 |
| 22 | E0887712 | U-образная манжета | 1 |
| 23 | E0887316 | Грязесъёмное кольцо | 1 |
| 100 | E4612797 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
