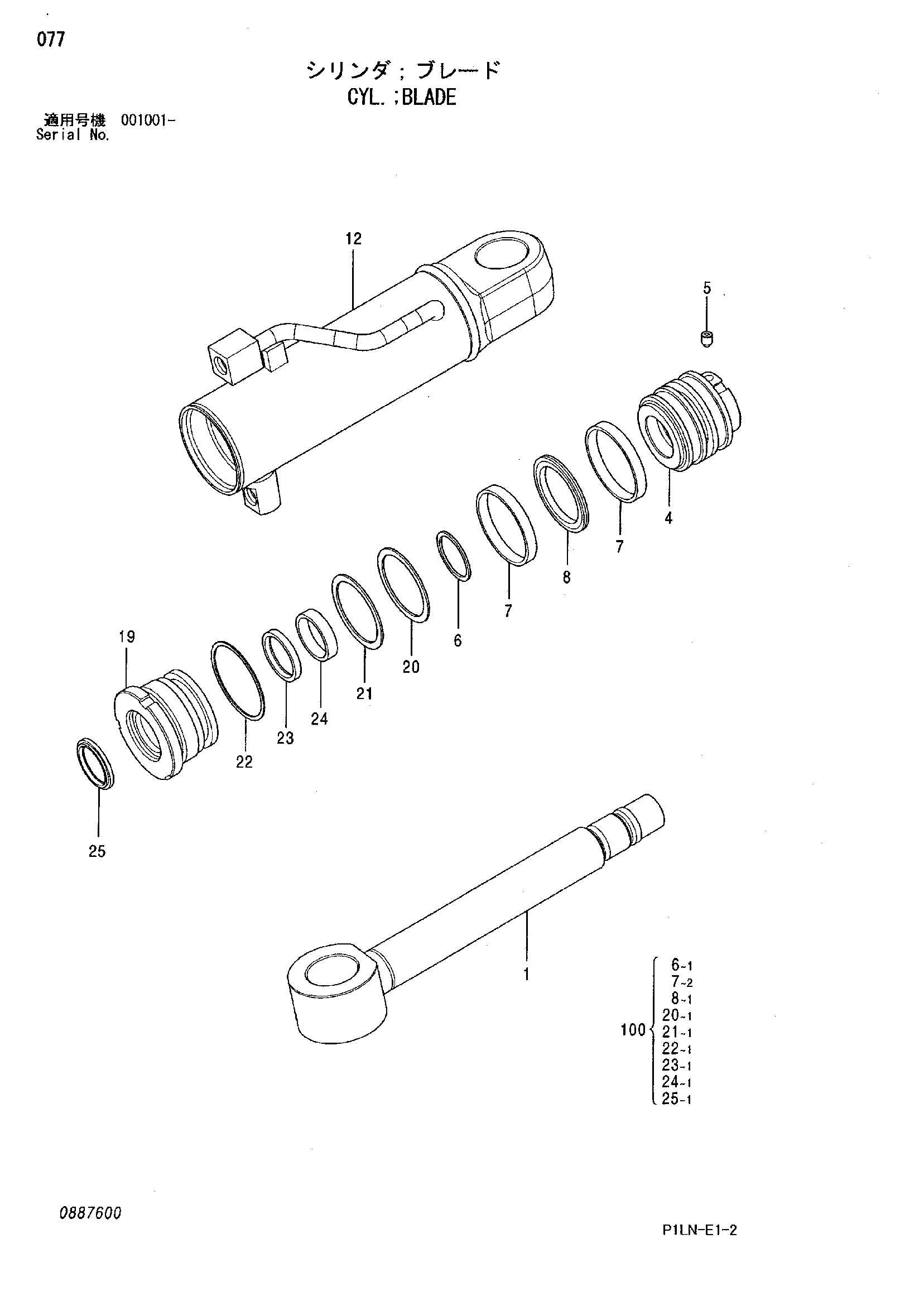

Гидроцилиндр отвала — HITACHI ZX16
Заводская схема «Гидроцилиндр отвала» для HITACHI ZX16. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4459516 | Гидроцилиндр отвала | 1 | |
| 1 | E0887601 | Шток поршня | 1 |
| 4 | E0887602 | Поршень | 1 |
| 5 | E0887303 | Установочный винт | 1 |
| 6 | E0887603 | Уплотнительное кольцо | 1 |
| 7 | E0887604 | Направляющее кольцо | 2 |
| 8 | E0887605 | Уплотнительное кольцо | 1 |
| 12 | E0887606 | Труба гидроцилиндра | 1 |
| 19 | E0887607 | Головка гидроцилиндра | 1 |
| 20 | E0887608 | Уплотнительное кольцо | 1 |
| 21 | E0887609 | Опорное кольцо | 1 |
| 22 | E0887610 | Уплотнительное кольцо | 1 |
| 23 | E0887611 | U-образная манжета | 1 |
| 24 | E0887612 | Направляющее кольцо | 1 |
| 25 | E0887613 | Грязесъёмное кольцо | 1 |
| 100 | E4612798 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX16 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
