Крышка (1) — HITACHI ZX145W-3

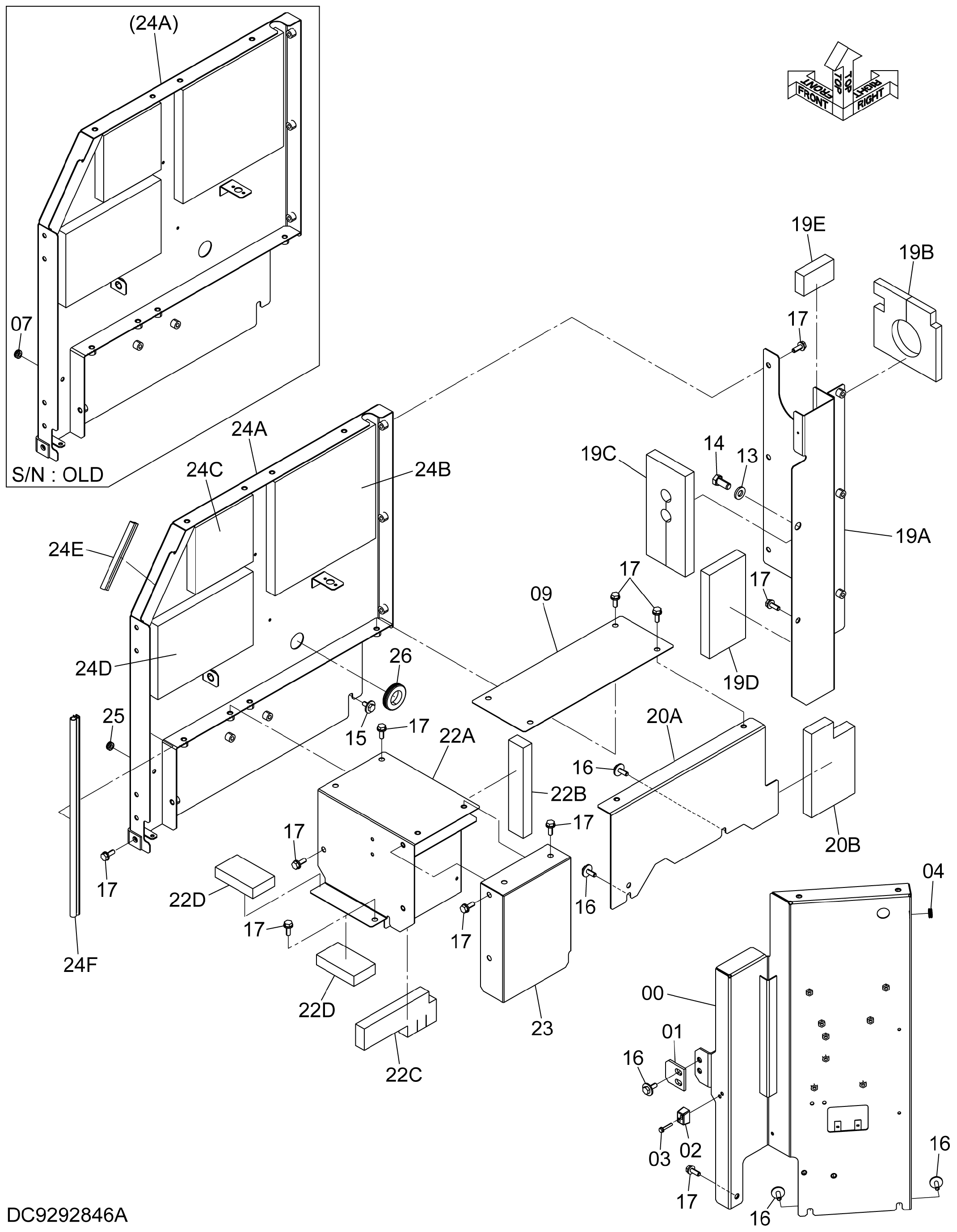

Заводская схема «Крышка (1)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6026579	Крышка	1
01	4638905	Ограничитель	1
02	4652573	Ограничитель	1
03	J260635	Болт с шайбой	2
03A	J900635	Болт	1
03B	A590106	Плоская шайба	1
04	4207222	Резиновая втулка	1
07	94-2817	Резиновая втулка	1
09	4663718	Крышка	1
13	J222016	Шайба	1
14	J921635	Болт	1
15	J281025	Болт с шайбой	1
15A	J901025	Болт	1
15B	4486055	Шайба	1
16	J281030	Болт с шайбой	6
16A	J901030	Болт	1
16B	4486055	Шайба	1
17	J271030	Болт с шайбой	18
17A	J901030	Болт	1
17B	J222010	Шайба	1
19	8117143	Крышка	1
19A	7056529	Крышка	1
19B	4658431	Резиновая прокладка	1
19C	4658432	Резиновая прокладка	1
19D	4687533	Резиновая прокладка	1
19E	4700819	Резиновая прокладка	1
20	9770796	Крышка	1
20A	8117130	Крышка	1
20B	4697764	Резиновая прокладка	1
22	8117257	Крышка	1
22A	7055942	Крышка	1
22B	4600580	Резиновая прокладка	1
22C	4697985	Резиновая прокладка	1
22D	4697986	Резиновая прокладка	2
23	3114809	Крышка	1
24	8117460	Крышка	1
24A	7056725	Крышка	1
24B	4453752	Резиновая прокладка	1
24C	4652168	Резиновая прокладка	1
24D	4674082	Резиновая прокладка	1
24E	4698902	Уплотнительная окантовка	1
24F	4698901	Уплотнительная окантовка	1
25	4263941	Резиновая втулка	1
26	4217639	Резиновая втулка	1
26	4400426	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
