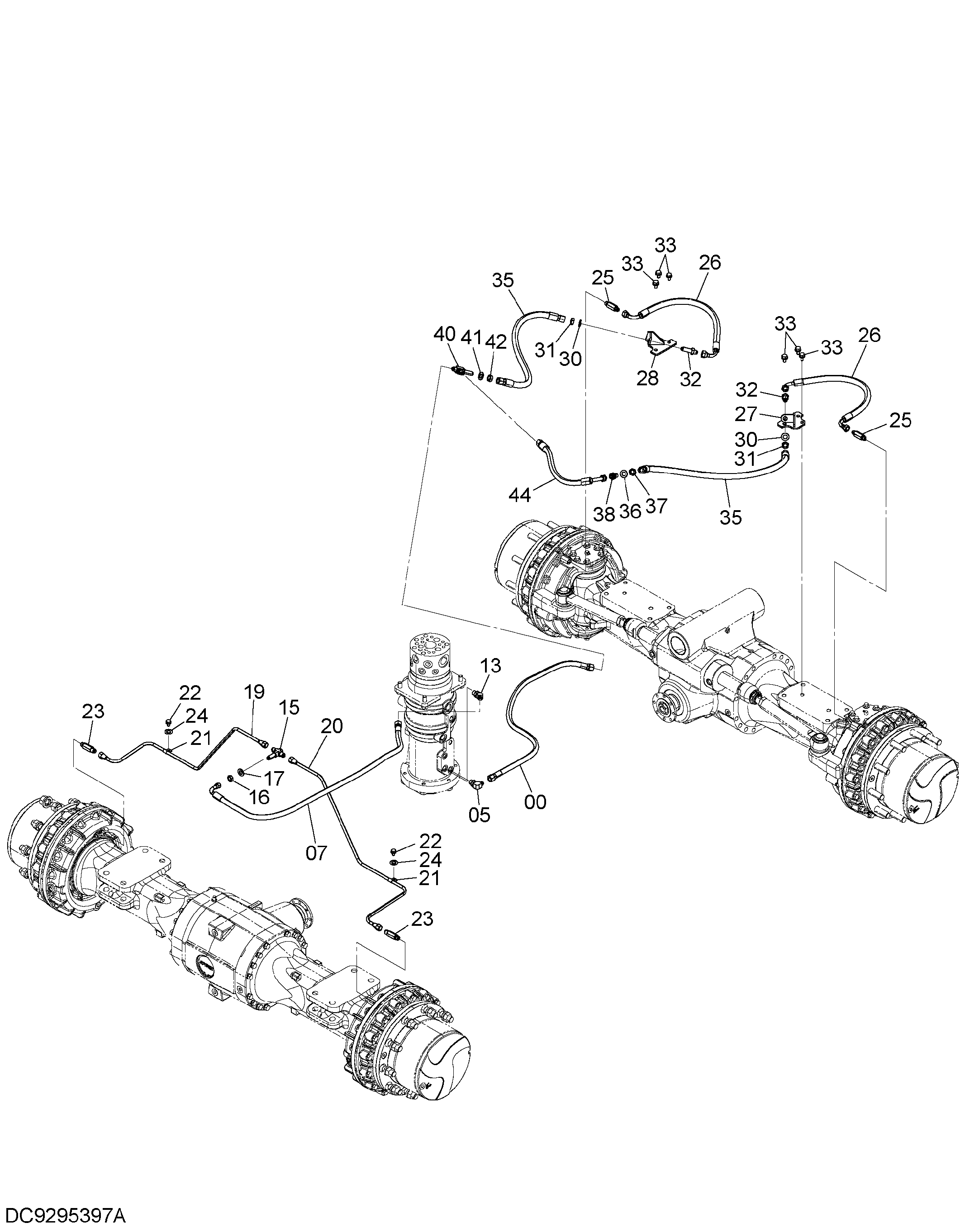

Тормоз трубопроводы (водило)(подвеска специальное исполнение) — HITACHI ZX145W-3
Заводская схема «Тормоз трубопроводы (водило)(подвеска специальное исполнение)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259845 | Шланг в сборе | 1 |
| 00A | 4649201 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 2 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9266291 | Шланг в сборе | 1 |
| 07A | 4315342 | Шланг | 1 |
| 07B | 4327294 | Трубка спирал | 2 |
| 13 | A852233 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4280282 | Тройник | 1 |
| 16 | 4202531 | Гайка | 1 |
| 17 | A590114 | Плоская шайба | 1 |
| 19 | 3107776 | Трубка | 1 |
| 20 | 3107777 | Трубка | 1 |
| 21 | YA00005202 | Зажим трубка | 2 |
| 22 | J900610 | Болт | 2 |
| 23 | 4650527 | Адаптер | 2 |
| 23A | 4506412 | Уплотнительное кольцо | 1 |
| 24 | YA00005203 | Плоская шайба | 2 |
| 25 | 4690717 | Адаптер | 2 |
| 26 | 4690676 | Шланг | 2 |
| 27 | 8115215 | Правый кронштейн | 1 |
| 28 | 8115216 | Левый кронштейн | 1 |
| 30 | A590114 | Плоская шайба | 2 |
| 31 | 4202531 | Гайка | 2 |
| 32 | 4317426 | Адаптер | 2 |
| 33 | J271020 | Болт с шайбой | 6 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4290316 | Шланг | 2 |
| 36 | A590114 | Плоская шайба | 1 |
| 37 | 4202531 | Гайка | 1 |
| 38 | 4317426 | Адаптер | 1 |
| 40 | 4247260 | Тройник | 1 |
| 41 | A590114 | Плоская шайба | 1 |
| 42 | 4202531 | Гайка | 1 |
| 44 | 9210414 | Шланг в сборе | 1 |
| 44A | 4315331 | Шланг | 1 |
| 44B | 4376631 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
