Суспеннтион трубопроводы — HITACHI ZX145W-3

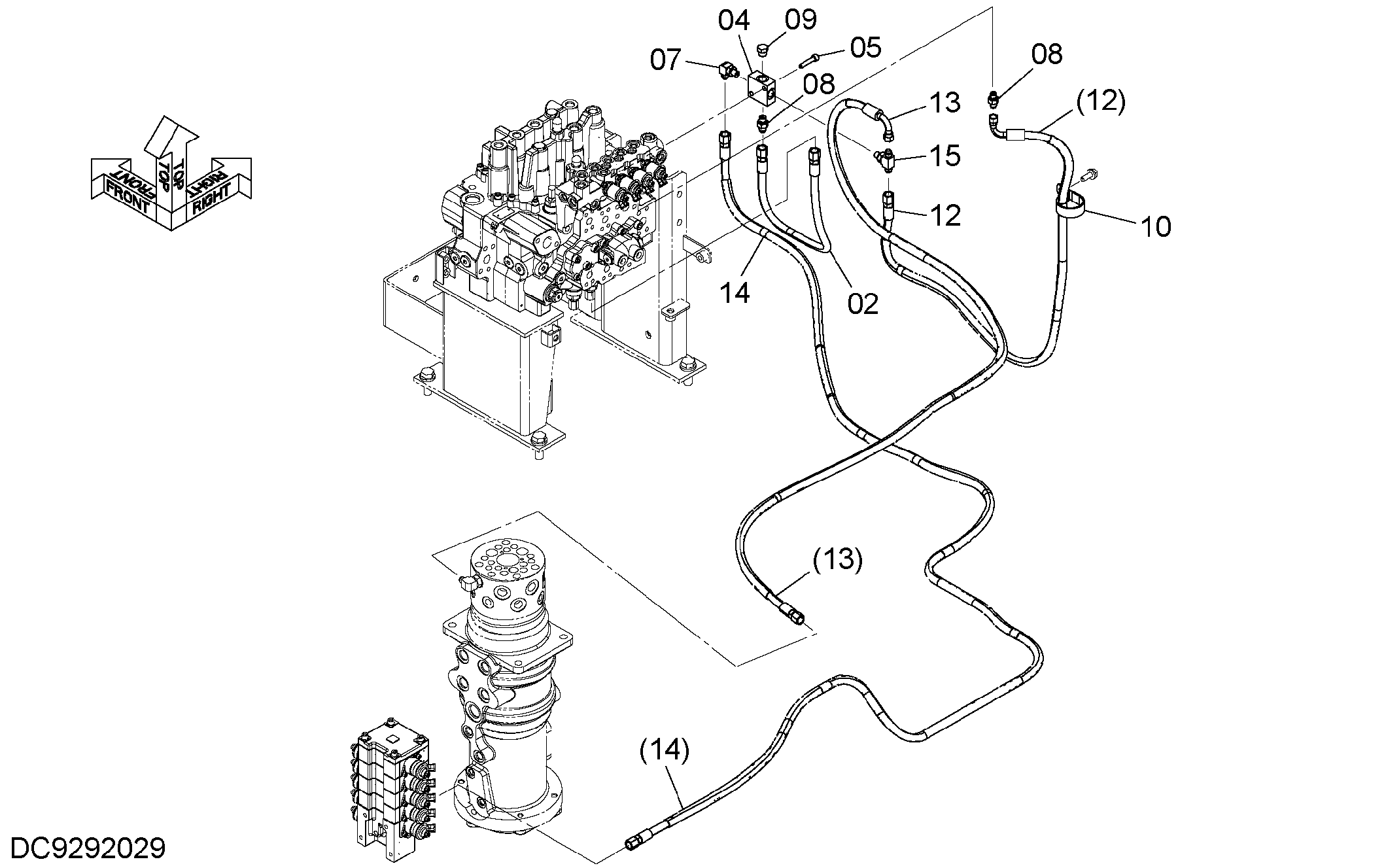

Заводская схема «Суспеннтион трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4474674 | Шланг | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J780840 | Болт с внутренним шестигранником | 2 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190265 | Зажим | 1 |
| 12 | 9302466 | В сборе шланг | 1 |
| 12A | 4699693 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 3 |
| 13 | 9302467 | В сборе шланг | 1 |
| 13A | 4699694 | Шланг | 1 |
| 13B | 4327293 | Трубка спирал | 5 |
| 14 | 9302468 | В сборе шланг | 1 |
| 14A | 4699695 | Шланг | 1 |
| 14B | 4327293 | Трубка спирал | 8 |
| 15 | A852523 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
