Гидромолот, гидроножницы трубопроводы (стрела 4.6m)(3/4") — HITACHI ZX145W-3

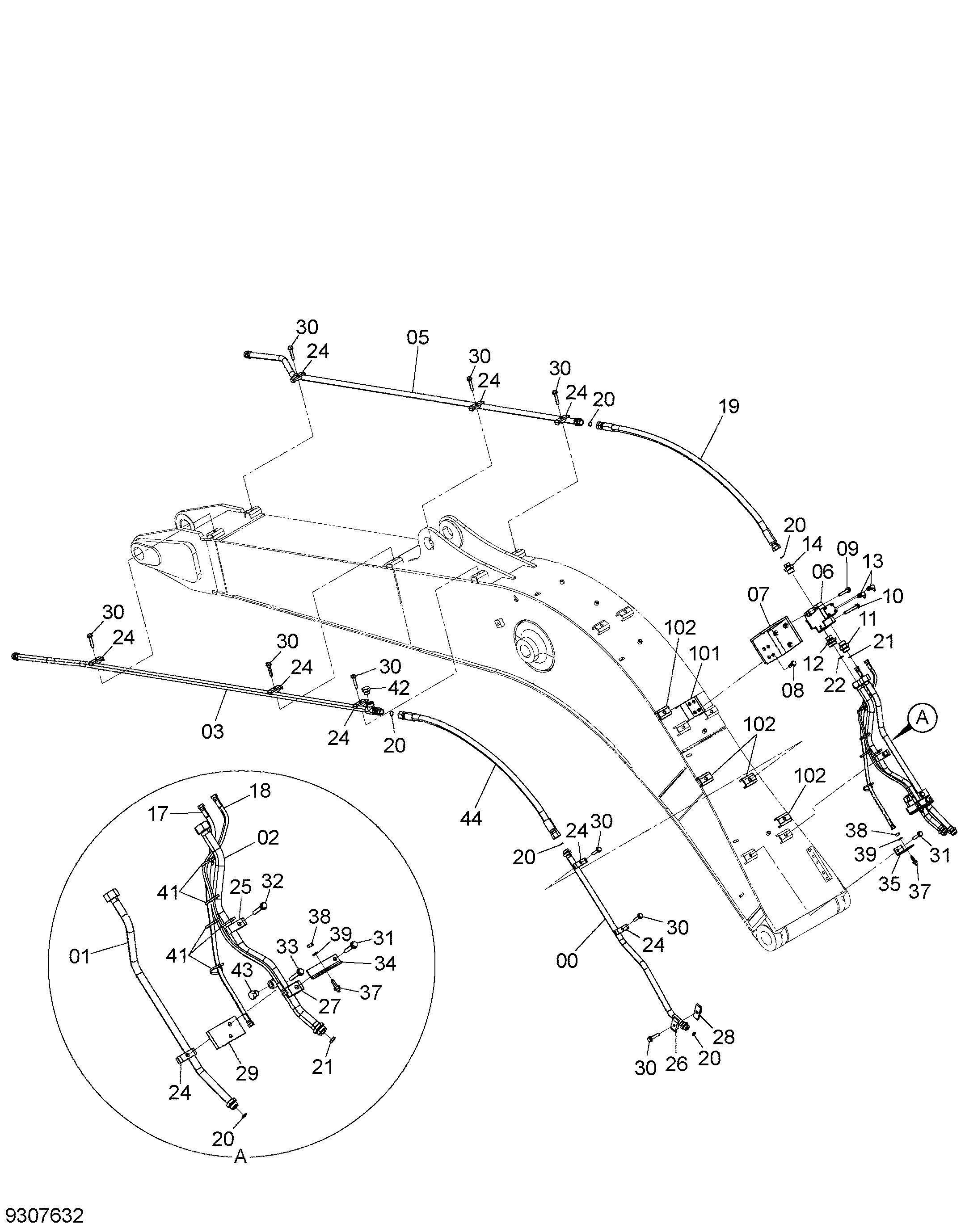

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела 4.6m)(3/4")» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112213 | Трубка | 1 |
| 01 | 8119490 | Трубка | 1 |
| 02 | 8119491 | Трубка | 1 |
| 03 | 8119492 | Трубка | 1 |
| 05 | 8082278 | Трубка | 1 |
| 06 | 4626057 | Клапан селектор | 1 |
| 07 | 8109017 | Кронштейн | 1 |
| 08 | J271245 | Болт с шайбой | 4 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271265 | Болт с шайбой | 2 |
| 09A | J901265 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271290 | Болт с шайбой | 1 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4205196 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A853186 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 9293544 | В сборе шланг | 1 |
| 17A | 4682030 | Шланг | 1 |
| 17B | 4327293 | Трубка спирал | 2 |
| 18 | 9293545 | В сборе шланг | 1 |
| 18A | 4661181 | Шланг | 1 |
| 18B | 4327293 | Трубка спирал | 2 |
| 19 | 4651491 | Шланг | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 6 |
| 21 | 4187328 | Уплотнительное кольцо | 2 |
| 22 | 4187329 | Уплотнительное кольцо | 1 |
| 24 | 4141806 | Хомут трубки | 9 |
| 25 | 4485222 | Хомут трубки | 1 |
| 26 | 4189859 | Хомут трубки | 1 |
| 27 | 4190127 | Хомут трубки | 1 |
| 28 | 9766211 | Седло винта | 1 |
| 29 | 4601862 | Кронштейн | 1 |
| 30 | J271265 | Болт с шайбой | 9 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271270 | Болт с шайбой | 2 |
| 31A | J901270 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271275 | Болт с шайбой | 1 |
| 32A | J901275 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271280 | Болт с шайбой | 1 |
| 33A | J901280 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4690378 | Кронштейн | 1 |
| 35 | 4659585 | Кронштейн | 1 |
| 37 | 4248117 | Адаптер | 2 |
| 38 | 4209198 | Гайка | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 41 | 4055312 | Ленточный зажим | 5 |
| 42 | A885006 | Пробка | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | A885004 | Пробка | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4662647 | Шланг | 1 |
| 101 | 9766842 | Кронштейн | 1 |
| 102 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
