Подвеска трубопроводы (1) — HITACHI ZX145W-3

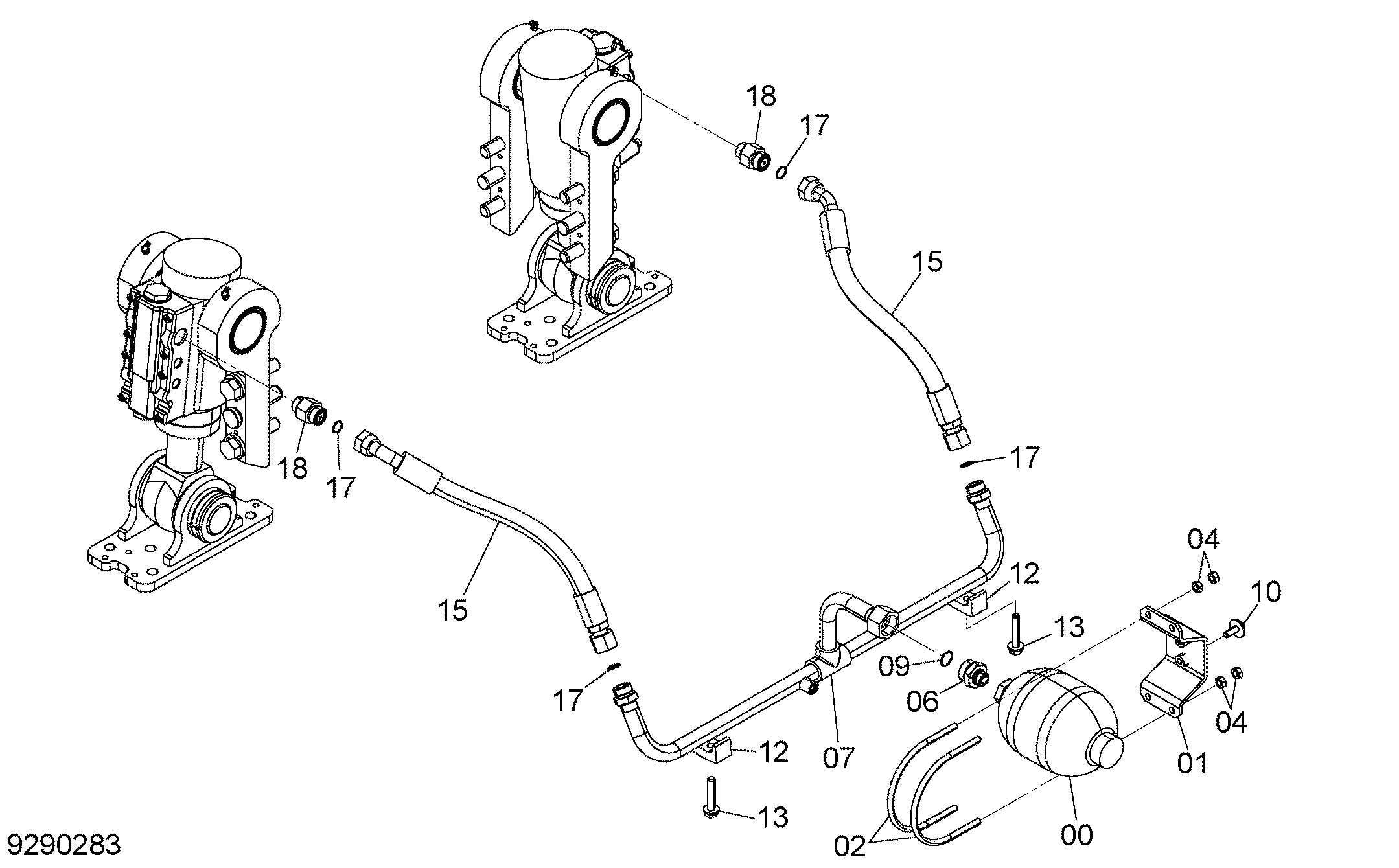

Заводская схема «Подвеска трубопроводы (1)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655566 | Гидроаккумулятор | 1 |
| 01 | 8104160 | Кронштейн | 1 |
| 02 | 4650942 | U-образный болт | 2 |
| 04 | J950010 | Гайка | 8 |
| 06 | 4685354 | Адаптер | 1 |
| 07 | 8105665 | Трубка | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 10 | J281030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 12 | 4190126 | Хомут трубки | 2 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4689122 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 4 |
| 18 | 4429979 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
