Подвеска детали — HITACHI ZX145W-3

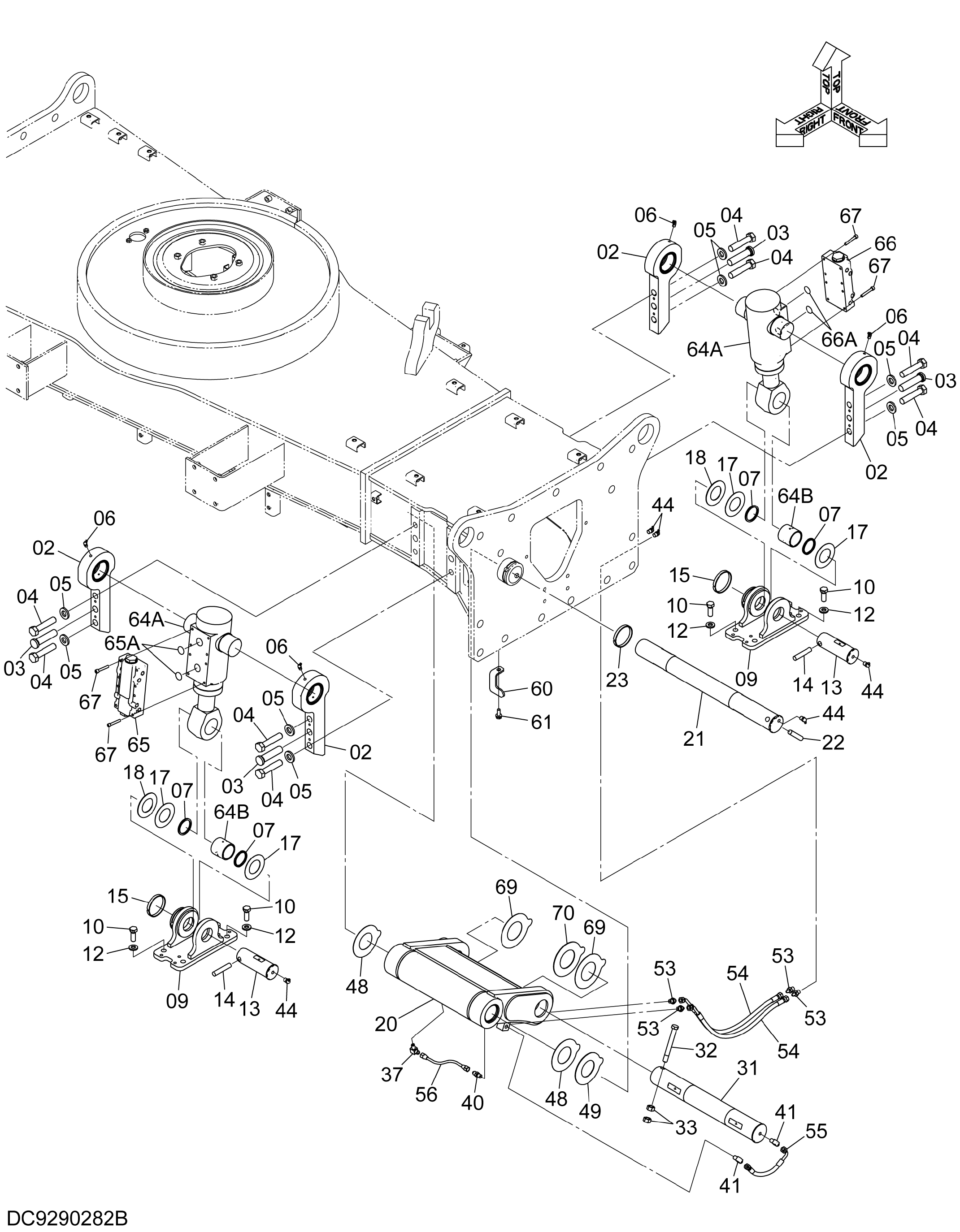

Заводская схема «Подвеска детали» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8103978	Кронштейн	4
03	4414572	Установочный штифт	4
04	J932200	Болт	8
05	4089822	Шайба	8
06	J75581	Пресс-маслёнка	4
07	4117954	Пылезащитное уплотнение	4
09	8115265	Кронштейн	2
10	J901645	Болт	8
12	J222016	Шайба	8
13	3108208	Палец	2
14	4065689	Палец	2
15	4065688	Кольцо	2
17	4374459	Упорная пластина	4
18	4374437	Упорная пластина	2
20	8103964	Тяга	1
21	3108207	Палец	1
22	4065689	Палец	1
23	4065688	Кольцо	1
31	3108206	Палец	1
32	4435124	Стопорный палец	1
33	J950016	Гайка	2
37	4097666	Угловой штуцер	1
40	4360981	Штуцер трубки	1
41	4154656	Угловой штуцер	2
44	4148896	Пресс-маслёнка	5
48	4361605	Упорная пластина	2
49	4370471	Упорная пластина	1
53	4154651	Адаптер	4
54	9298618	Шланг в сборе	2
54A	4694718	Пластиковый шланг	1
54B	4327293	Трубка спирал	1
55	9298619	Шланг в сборе	1
55A	4694717	Пластиковый шланг	1
55B	4327293	Трубка спирал	1
56	4694585	Трубка	1
60	4697234	Кронштейн	1
61	J271030	Болт с шайбой	1
61A	J901030	Болт	1
61B	J222010	Шайба	1
64	9295572	Гидроцилиндр. подвеска	2
64A	4646288	Гидроцилиндр. подвеска	1
64B	4374602	Втулка	1
65	4692693	Обратный клапан	1
65A	4506420	Уплотнительное кольцо	2
66	4692694	Обратный клапан	1
66A	4506420	Уплотнительное кольцо	2
67	J780855	Болт с внутренним шестигранником	16
69	4703191	Упорная пластина	2
70	4703192	Упорная пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
