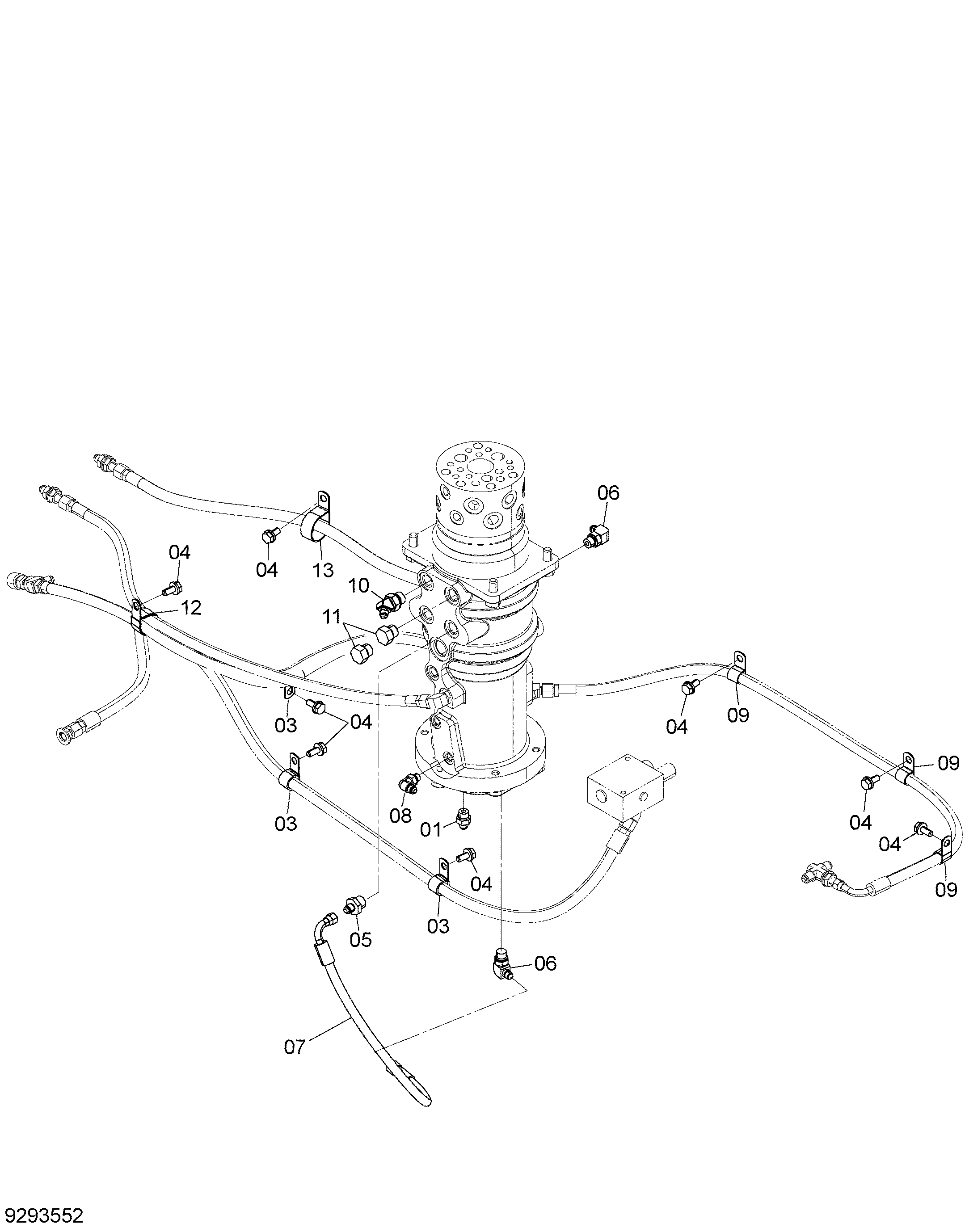

Передний, задний трубопроводы без детали (подвеска специальное исполнение) — HITACHI ZX145W-3
Заводская схема «Передний, задний трубопроводы без детали (подвеска специальное исполнение)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190277 | Зажим | 3 |
| 04 | J271025 | Болт с шайбой | 8 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | A852143 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9186410 | Шланг в сборе | 1 |
| 07A | 4430411 | Шланг | 1 |
| 07B | 4327293 | Трубка спирал | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4190274 | Зажим | 3 |
| 10 | A852243 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A885004 | Пробка | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4190291 | Зажим | 1 |
| 13 | 4193848 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
