Масляный фильтр трубопроводы — HITACHI ZX145W-3

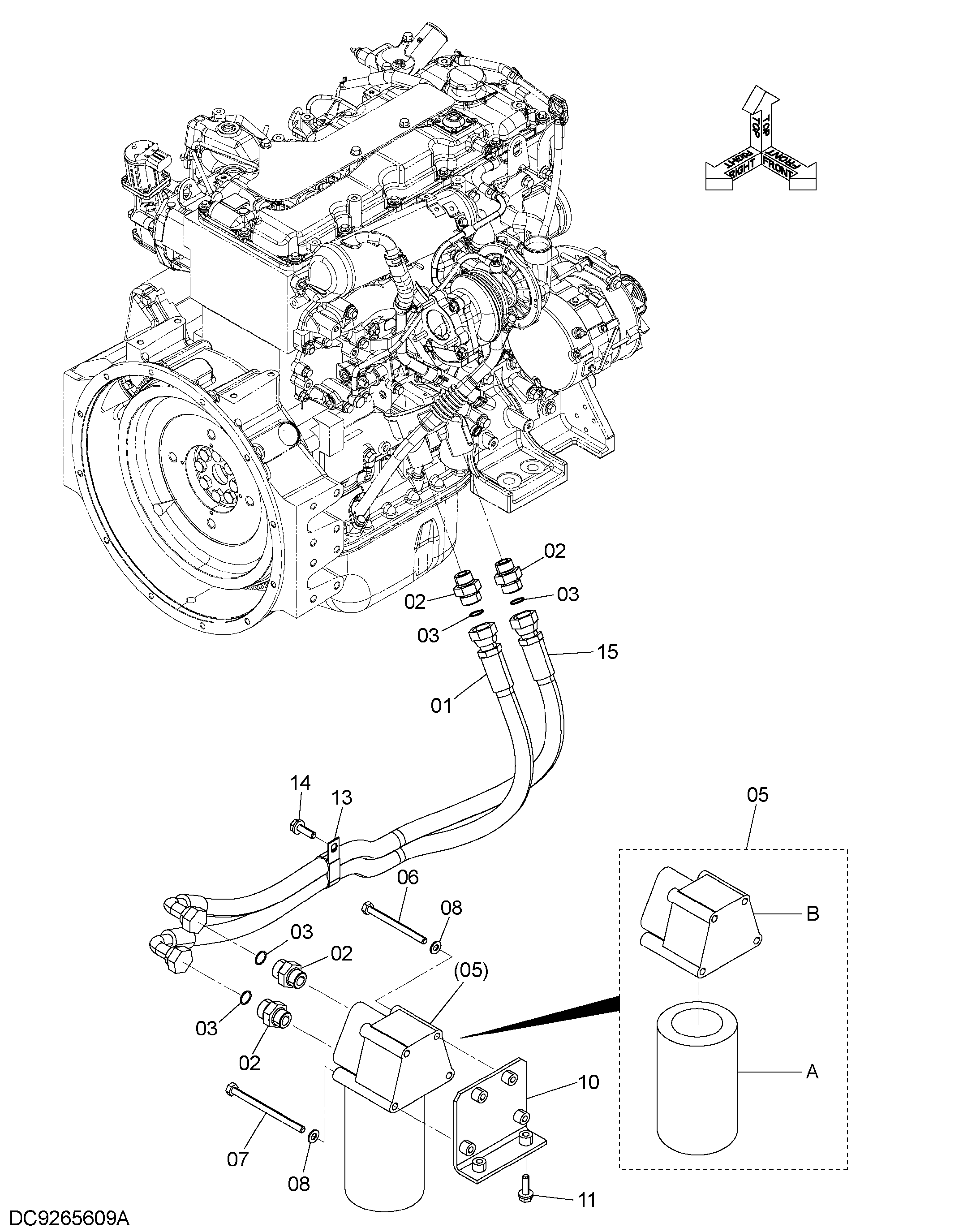

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9265523 | Шланг в сборе | 1 |
| 01A | 4636576 | Шланг масляный | 1 |
| 01B | 4446406 | Защитный кожух | 2 |
| 02 | 4473871 | Адаптер | 4 |
| 02A | 4153103 | Уплотнительное кольцо | 1 |
| 03 | 4430912 | Уплотнительное кольцо | 4 |
| 05 | 4485262 | Масляный фильтр | 1 |
| 05A | 4658521 | Масляный фильтр | 1 |
| 06 | J901004 | Болт | 2 |
| 07 | J901010 | Болт | 2 |
| 08 | A590110 | Плоская шайба | 4 |
| 10 | 9766309 | Кронштейн | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4192034 | Зажим | 1 |
| 14 | J271035 | Болт с шайбой | 1 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 9304569 | Шланг в сборе | 1 |
| 15A | 4702100 | Шланг масляный | 1 |
| 15B | 4446406 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
