Напорные трубопроводы — HITACHI ZX145W-3

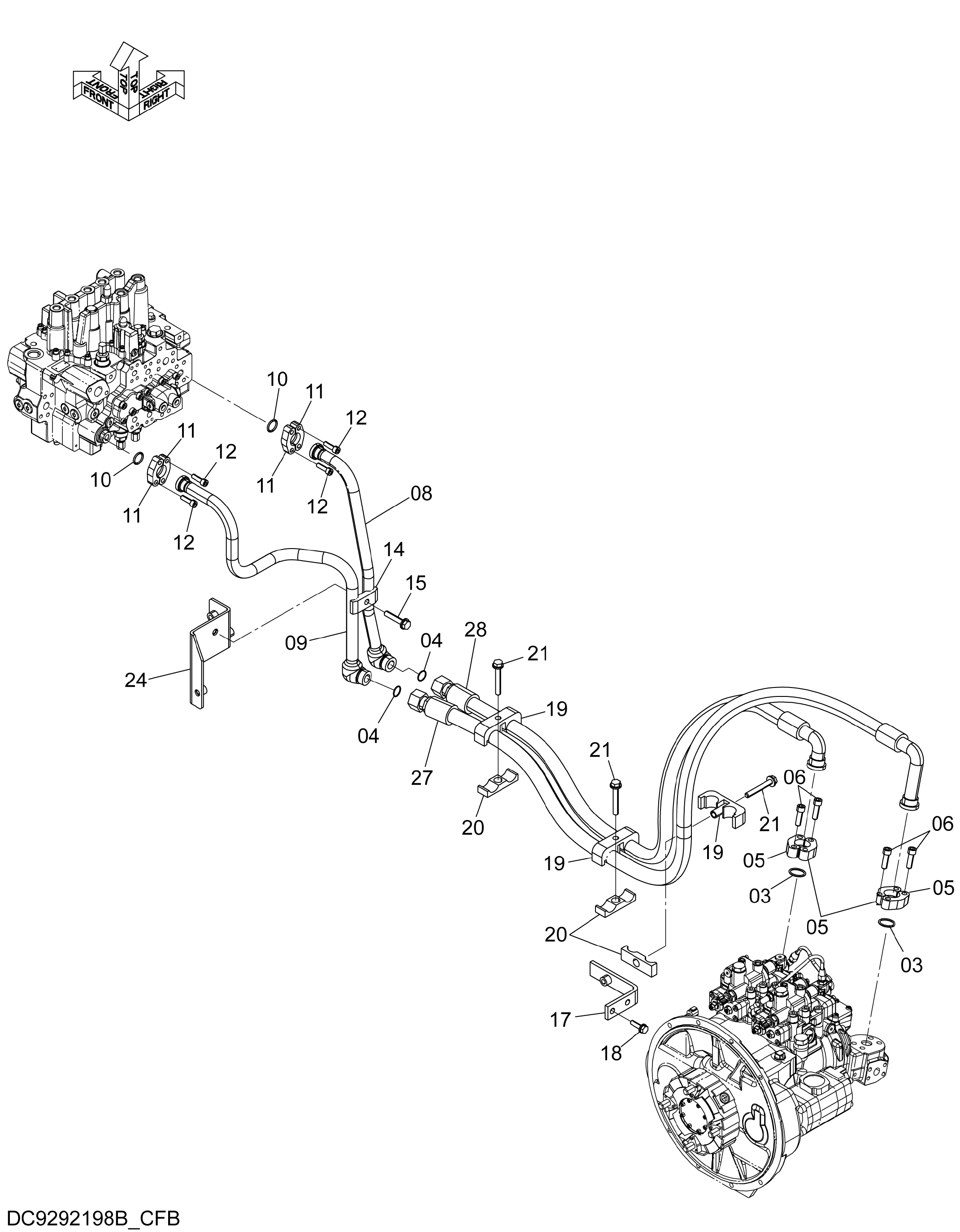

Заводская схема «Напорные трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 4085560 | Разъёмный фланец | 4 |
| 06 | J781240 | Болт с внутренним шестигранником | 8 |
| 08 | 8111350 | Трубка | 1 |
| 09 | 8111351 | Трубка | 1 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4506459 | Разъёмный фланец | 4 |
| 12 | J781035 | Болт с внутренним шестигранником | 8 |
| 14 | 4189859 | Хомут трубки | 1 |
| 15 | J271265 | Болт с шайбой | 1 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9769724 | Кронштейн | 1 |
| 18 | J271040 | Болт с шайбой | 2 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 8061722 | Хомут | 3 |
| 20 | 3072291 | Резиновая прокладка | 3 |
| 21 | J271285 | Болт с шайбой | 3 |
| 21A | J901285 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 8117402 | Кронштейн | 1 |
| 27 | 4696628 | Шланг | 1 |
| 28 | 4709400 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
