2 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX145W-3

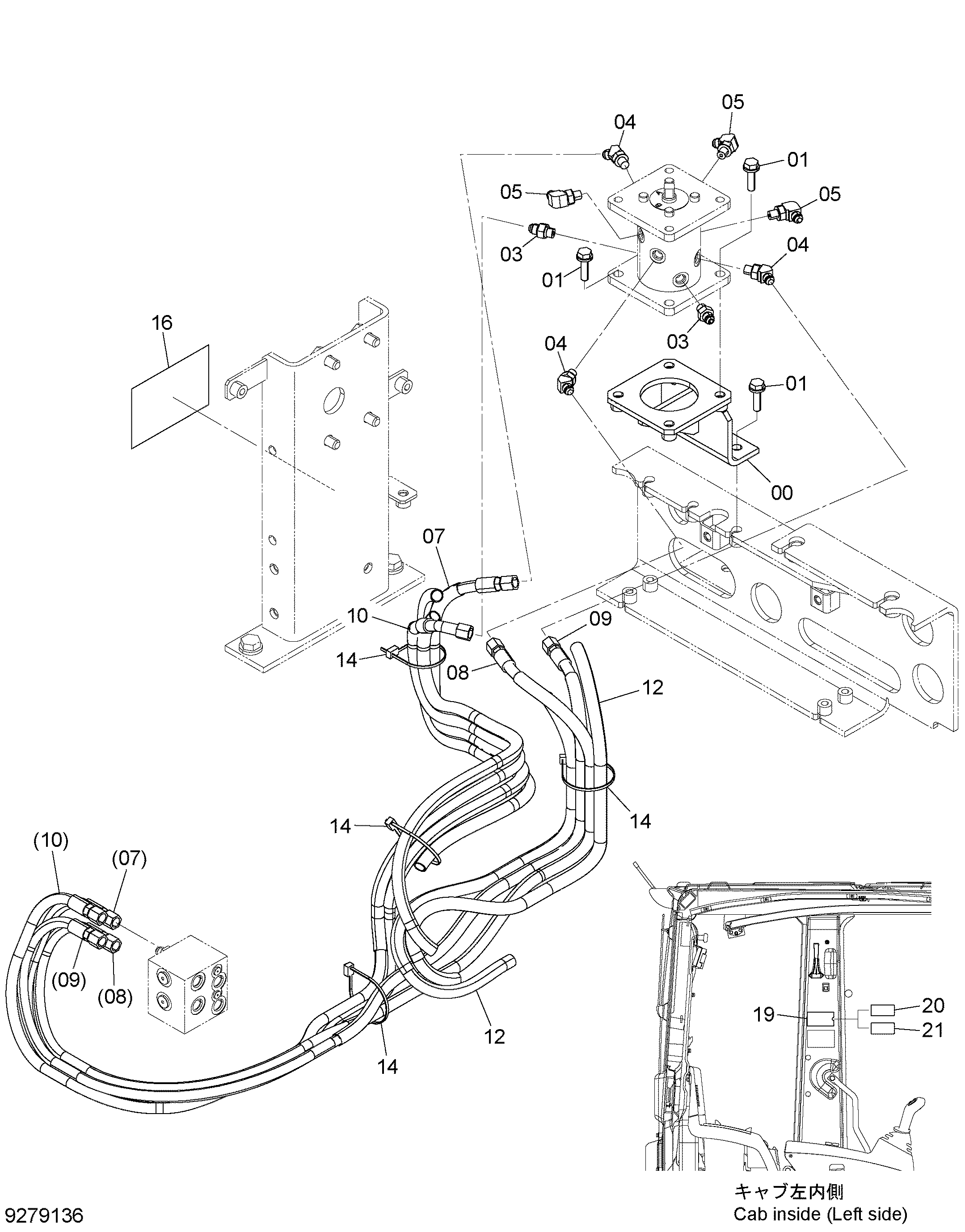

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109930 | Кронштейн | 1 |
| 01 | J271040 | Болт с шайбой | 6 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852123 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852223 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9279121 | В сборе шланг | 1 |
| 07A | 4672038 | Шланг (1-B3) | 1 |
| 07B | 4327293 | Трубка спирал | 2 |
| 08 | 9279122 | В сборе шланг | 1 |
| 08A | 4672045 | Шланг (2-B4) | 1 |
| 08B | 4327293 | Трубка спирал | 2 |
| 09 | 9279123 | В сборе шланг | 1 |
| 09A | 4672047 | Шланг (3-B2) | 1 |
| 09B | 4327293 | Трубка спирал | 2 |
| 10 | 9279124 | В сборе шланг | 1 |
| 10A | 4672049 | Шланг (4-B1) | 1 |
| 10B | 4327293 | Трубка спирал | 2 |
| 12 | 4327293 | Защитный кожух | 8 |
| 14 | 4055312 | Ленточный зажим | 4 |
| 16 | 3085452 | Информационная табличка | 1 |
| 19 | 4260602 | Корпус | 1 |
| 20 | 3117231 | Пластина | 1 |
| 21 | 3117232 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
