Основные гидролинии (моноблочный стрела)(1) — HITACHI ZX145W-3

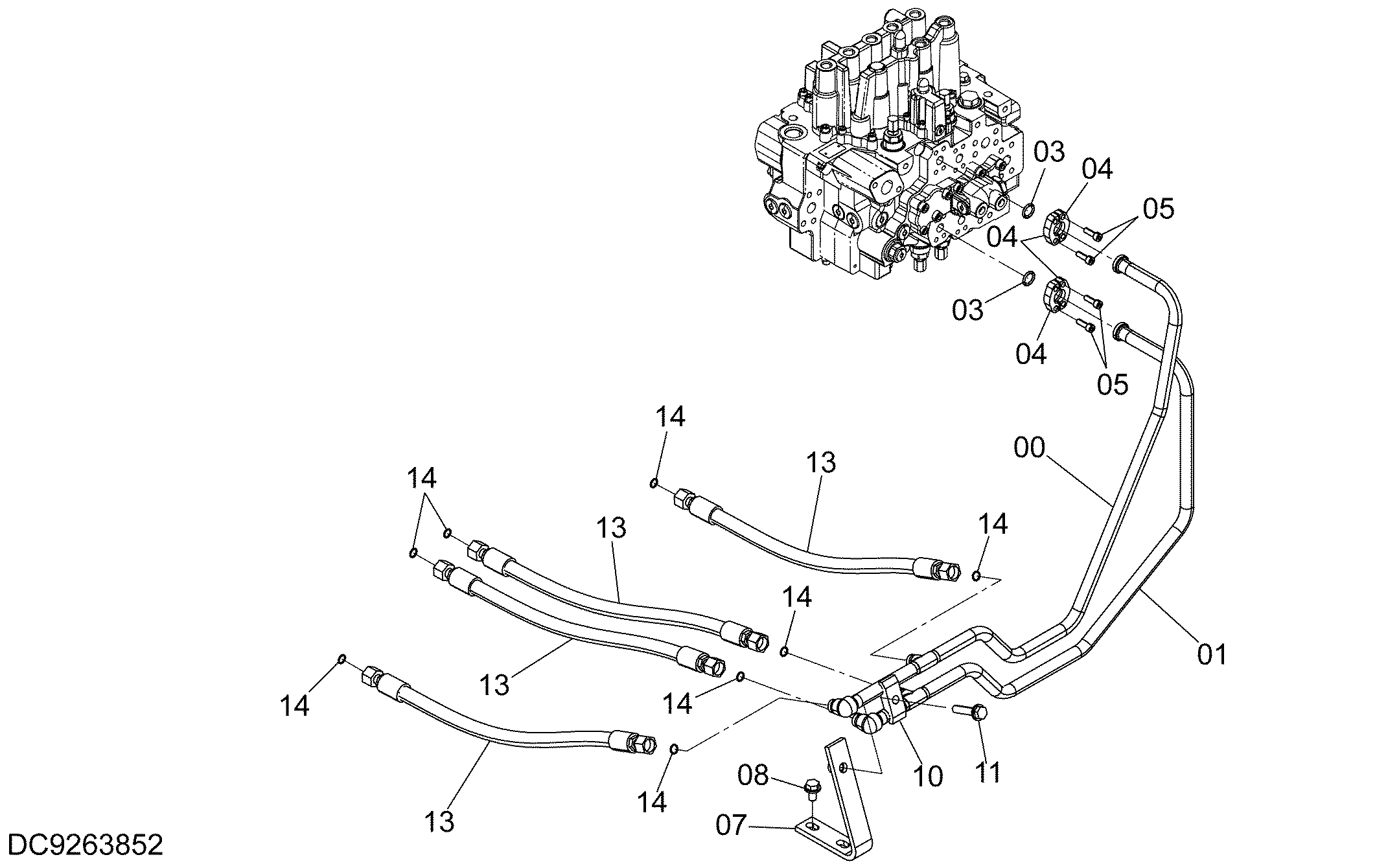

Заводская схема «Основные гидролинии (моноблочный стрела)(1)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104949 | Трубка | 1 |
| 01 | 8104950 | Трубка | 1 |
| 03 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | 4510173 | Разъёмный фланец | 4 |
| 05 | J780825 | Болт с внутренним шестигранником | 8 |
| 07 | 9765637 | Опора | 1 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4189858 | Хомут трубки | 1 |
| 11 | J271260 | Болт с шайбой | 1 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4285797 | Шланг | 4 |
| 14 | 4138938 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
