Гидроцилиндр. позиционирование — HITACHI ZX145W-3

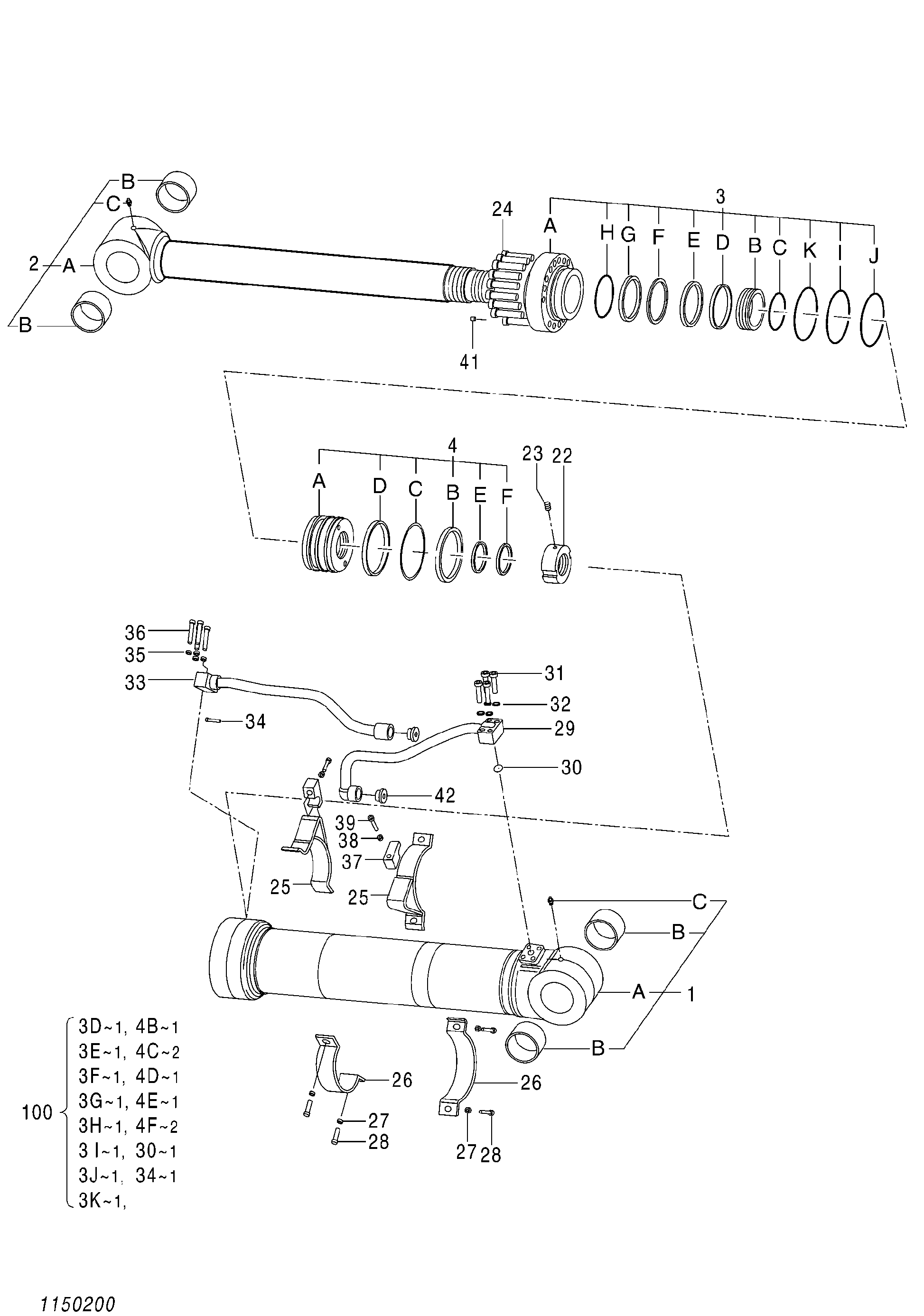

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646121 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1150201 | Трубка в сборе | 1 |
| 1B | 4332285 | Втулка | 2 |
| 1C | 0971230 | Ниппель смазка | 1 |
| 2 | 1150202 | Шток в сборе | 1 |
| 2B | 4332285 | Втулка | 2 |
| 2C | 0971230 | Ниппель смазка | 1 |
| 3 | 1150203 | Шток крышка в сборе | 1 |
| 3A | 1150204 | Шток крышка | 1 |
| 3B | 0971205 | Дд-бусх | 1 |
| 3C | 0971206 | Стопорное кольцо | 1 |
| 3D | 0971207 | Уплотнение буффер | 1 |
| 3E | 0971208 | У-паккинг | 1 |
| 3F | 0971209 | Опорное кольцо | 1 |
| 3G | 0971210 | Стеклоочиститель пыль | 1 |
| 3H | 0971306 | Стопорное кольцо | 1 |
| 3I | A811145 | Уплотнительное кольцо | 1 |
| 3J | 0971313 | Кольцо задний UP | 1 |
| 3K | 0971314 | Уплотнительное кольцо | 1 |
| 4 | 1150205 | Поршень в сборе | 1 |
| 4A | 1150206 | Поршень | 1 |
| 4B | 0965404 | Уплотнение слиппер | 1 |
| 4C | 0971318 | Износостойкое кольцо | 2 |
| 4D | 0971319 | Кольцо слйд | 1 |
| 4E | 1150207 | Уплотнительное кольцо | 1 |
| 4F | 1150208 | Опорное кольцо | 2 |
| 22 | 1150209 | Гайка поршень | 1 |
| 23 | 0971323 | Установочный винт | 1 |
| 24 | 1150210 | Болт с внутренним шестигранником | 14 |
| 25 | 1150217 | Трубка лента | 2 |
| 26 | 1150212 | Трубка лента | 2 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J901240 | Болт | 4 |
| 29 | 4676011 | Трубка | 1 |
| 30 | 4506428 | Уплотнительное кольцо | 1 |
| 31 | 1147611 | Пружинная шайба | 4 |
| 32 | 1147612 | Болт с внутренним шестигранником | 4 |
| 33 | 1150214 | Трубка | 1 |
| 34 | 4506428 | Уплотнительное кольцо | 1 |
| 35 | 1147611 | Пружинная шайба | 4 |
| 36 | 1147612 | Болт с внутренним шестигранником | 4 |
| 37 | 1148829 | Хомут трубки | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | 1148830 | Болт | 2 |
| 41 | 1150215 | Установочный винт | 1 |
| 42 | 1150216 | Пылезащитный колпачок | 2 |
| 100 | 4669892 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
