Крышка (2) — HITACHI ZX145W-3

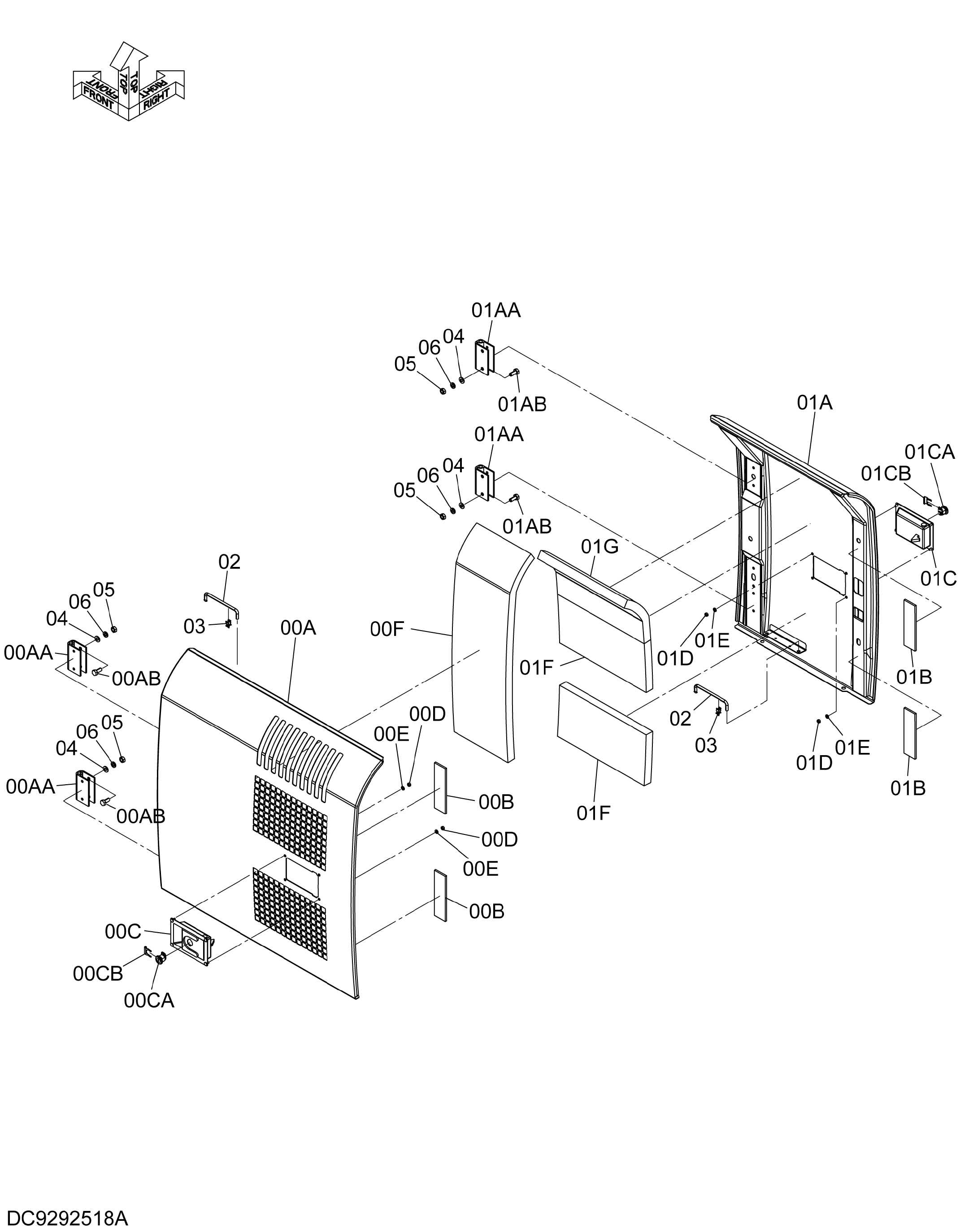

Заводская схема «Крышка (2)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055237 | Дверь | 1 |
| 00A | 6026531 | Дверь | 1 |
| 00AA | 3104320 | Петля | 2 |
| 00AB | J921025 | Болт | 4 |
| 00B | 4654109 | Резиновая прокладка | 2 |
| 00C | 4652498 | Блокировка (левый) | 1 |
| 00CA | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00CB | 4461342 | Зажим | 1 |
| 00D | M500605 | Гайка | 4 |
| 00E | A590106 | Плоская шайба | 4 |
| 00F | 4699538 | Резиновая прокладка | 1 |
| 01 | 7055238 | Дверь | 1 |
| 01A | 6026554 | Дверь | 1 |
| 01AA | 3104320 | Петля | 2 |
| 01AB | J921025 | Болт | 4 |
| 01B | 4654109 | Резиновая прокладка | 2 |
| 01C | 4652499 | Блокировка (правый) | 1 |
| 01CA | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01CB | 4461342 | Зажим | 1 |
| 01D | M500605 | Гайка | 4 |
| 01E | A590106 | Плоская шайба | 4 |
| 01F | 4682526 | Резиновая прокладка | 2 |
| 01G | 4661185 | Резиновая прокладка | 1 |
| 02 | 4639112 | Стойка | 2 |
| 03 | 4647195 | Держатель | 2 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 06 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
