Задний трубопроводы — HITACHI ZX145W-3

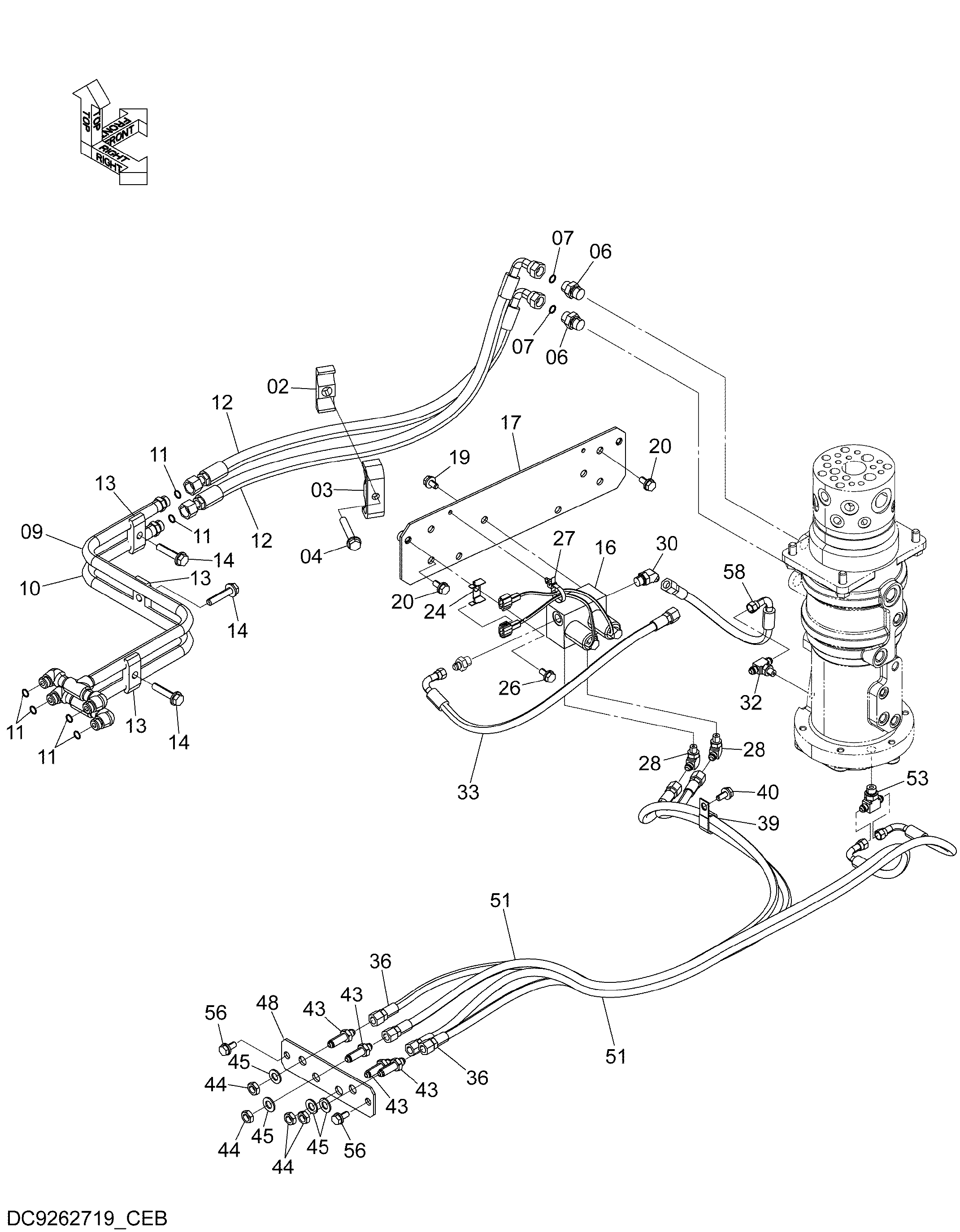

Заводская схема «Задний трубопроводы» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4285722 | Резиновая прокладка | 1 |
| 03 | 4285723 | Хомут трубки | 1 |
| 04 | J271280 | Болт с шайбой | 1 |
| 04A | J901280 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | A853144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 09 | 8103756 | Трубка | 1 |
| 10 | 8103757 | Трубка | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 6 |
| 12 | 9224951 | Шланг в сборе | 2 |
| 12A | 4250063 | Шланг | 1 |
| 12B | 4327294 | Трубка спирал | 2 |
| 13 | 4189858 | Хомут трубки | 3 |
| 14 | J271260 | Болт с шайбой | 3 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4463199 | Электромагнитный клапан | 1 |
| 17 | 9766004 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 24 | 4602634 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4259220 | Зажим | 1 |
| 28 | A852323 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852233 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852523 | Тройник | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9218769 | Шланг в сборе | 1 |
| 33A | 4332940 | Шланг | 1 |
| 33B | 4327293 | Трубка спирал | 1 |
| 36 | 9200387 | Шланг в сборе | 2 |
| 36A | 4453083 | Шланг | 1 |
| 36B | 4327293 | Трубка спирал | 3 |
| 39 | 4190282 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 4317426 | Адаптер | 4 |
| 44 | 4202531 | Гайка | 4 |
| 45 | A590114 | Плоская шайба | 4 |
| 48 | 4649163 | Пластина | 1 |
| 51 | 9233049 | Шланг в сборе | 2 |
| 51A | 4611725 | Шланг | 1 |
| 51B | 4327293 | Трубка спирал | 4 |
| 53 | A852533 | Тройник | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | J271025 | Болт с шайбой | 2 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 9276923 | Шланг в сборе | 1 |
| 58A | 4334910 | Шланг | 1 |
| 58B | 4327293 | Трубка спирал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
