Гидролинии рабочего оборудования без детали (подвеска специальное исполнение) — HITACHI ZX145W-3

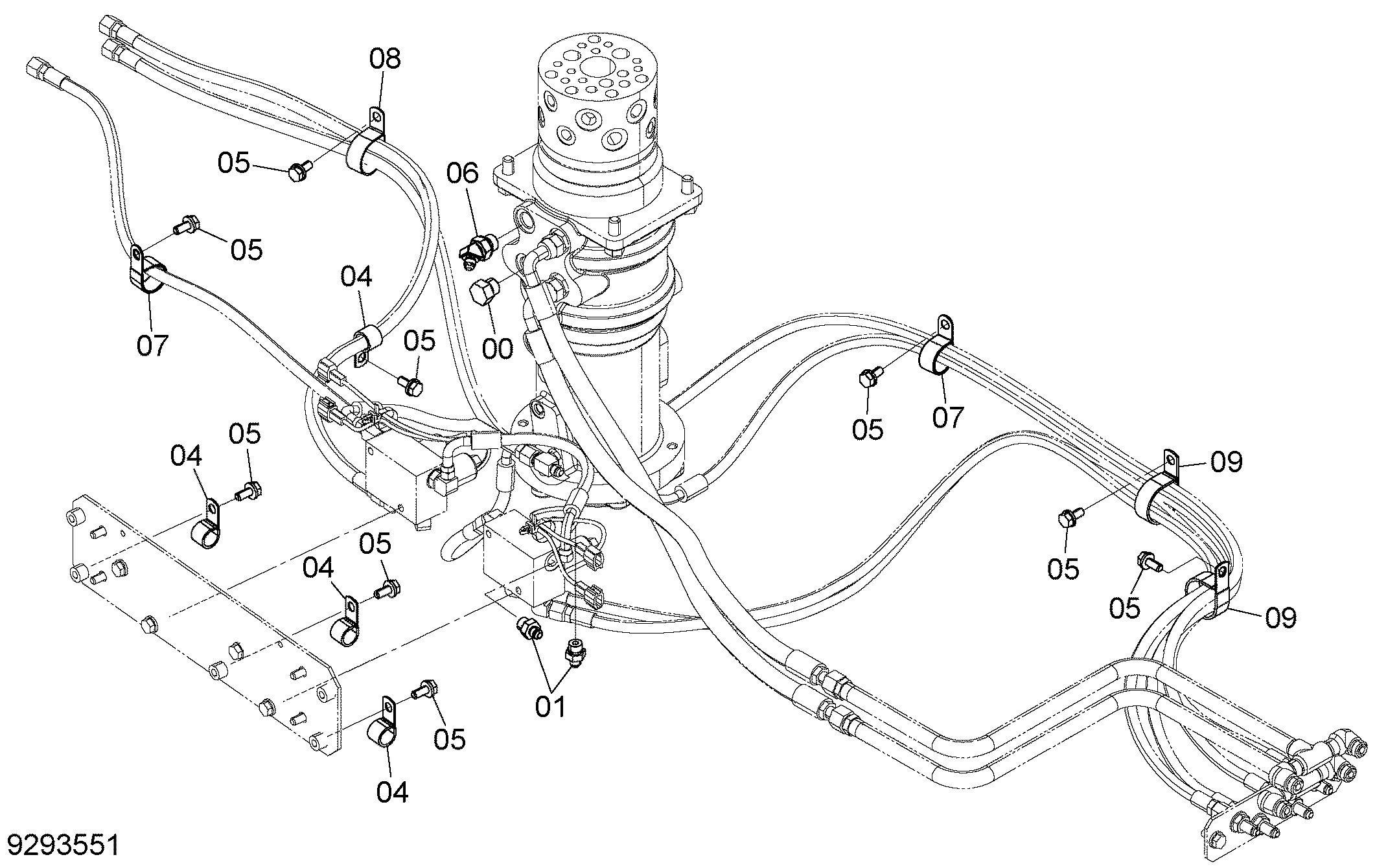

Заводская схема «Гидролинии рабочего оборудования без детали (подвеска специальное исполнение)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885004 | Пробка | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4190277 | Зажим | 4 |
| 05 | J271025 | Болт с шайбой | 9 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A852243 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4190291 | Зажим | 2 |
| 08 | 4193848 | Зажим | 1 |
| 09 | 4190265 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
