Пилотные гидролинии (B) — HITACHI ZX145W-3

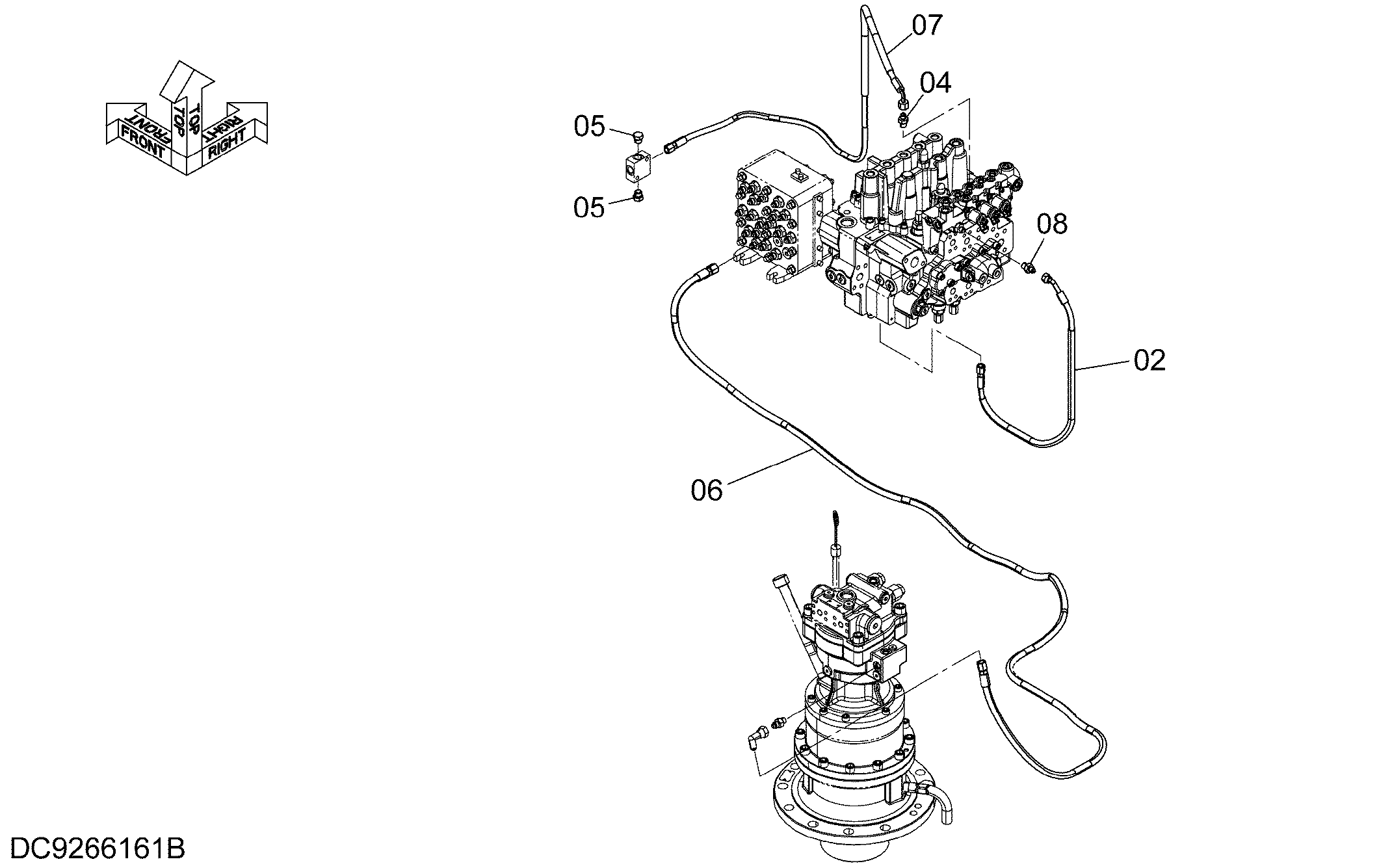

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9266273 | В сборе шланг | 1 |
| 02A | 4657713 | Шланг | 1 |
| 02B | 4327293 | Трубка спирал | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4662523 | Шланг (SH) | 1 |
| 07 | 9270394 | В сборе шланг | 1 |
| 07A | 4661963 | Шланг | 1 |
| 07B | 4327293 | Трубка спирал | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
