HSB общий трубопроводы (стрела 5.0m) — HITACHI ZX145W-3

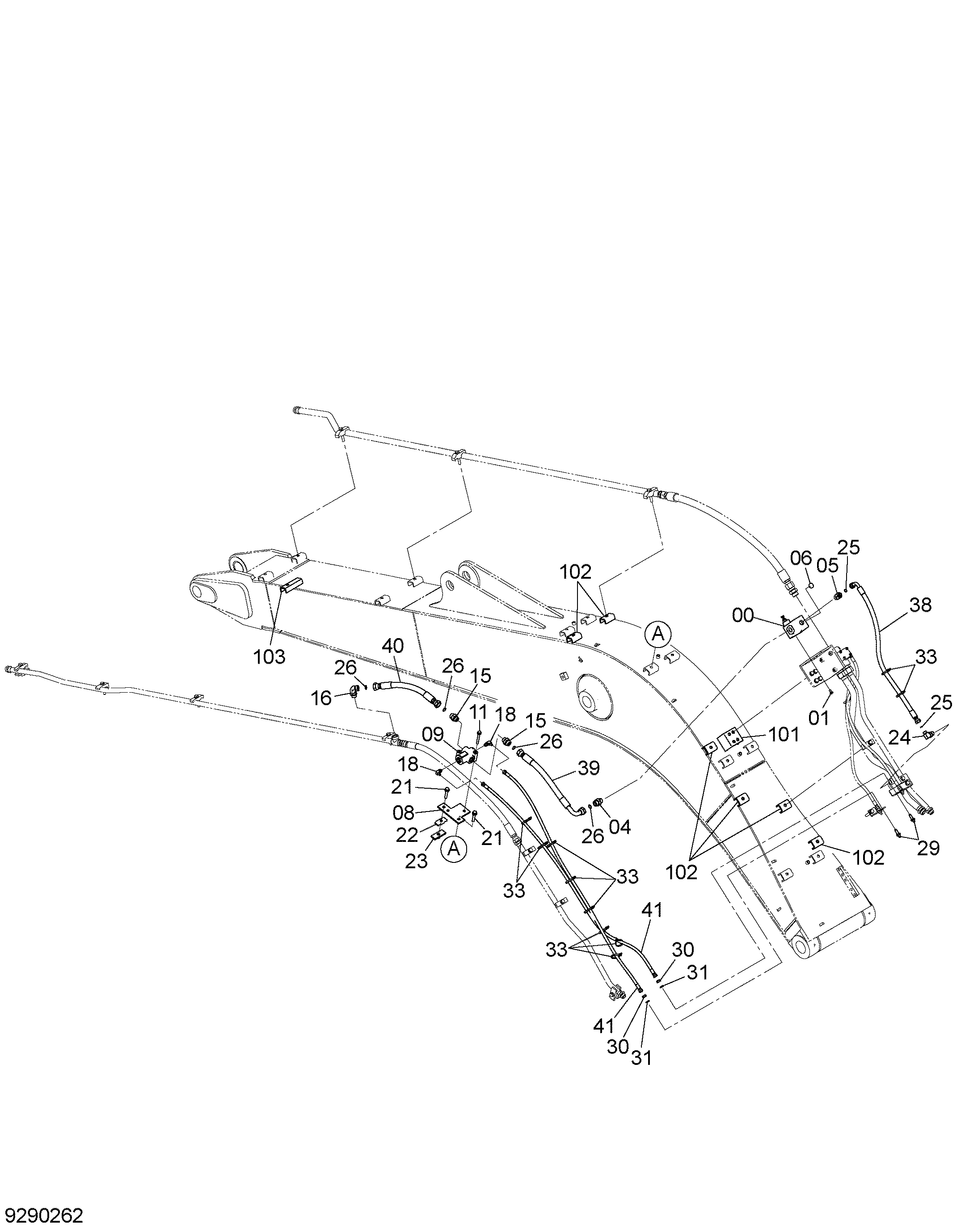

Заводская схема «HSB общий трубопроводы (стрела 5.0m)» для HITACHI ZX145W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 4208967 | Адаптер | 1 |
| 05 | 4228624 | Адаптер | 1 |
| 06 | 94-2014 | Пробка | 1 |
| 08 | 9770433 | Кронштейн | 1 |
| 09 | 4629744 | Запорный клапан | 1 |
| 11 | J271085 | Болт с шайбой | 2 |
| 11A | J901085 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 15 | A853166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J271265 | Болт с шайбой | 2 |
| 21A | J901265 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4189858 | Хомут трубки | 1 |
| 23 | 9766211 | Седло винта | 1 |
| 24 | A853344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | 4187308 | Уплотнительное кольцо | 4 |
| 29 | 4248117 | Адаптер | 2 |
| 30 | 4209198 | Гайка | 2 |
| 31 | A590912 | Пружинная шайба | 2 |
| 33 | 4055312 | Ленточный зажим | 10 |
| 38 | 9262165 | В сборе шланг | 1 |
| 38A | 4638985 | Шланг | 1 |
| 38B | 4327294 | Трубка спирал | 2 |
| 39 | 4662469 | Шланг | 1 |
| 40 | 4625472 | Шланг | 1 |
| 41 | 9297495 | В сборе шланг | 2 |
| 41A | 4693352 | Шланг | 1 |
| 41B | 4327293 | Трубка спирал | 3 |
| 101 | 9766842 | Кронштейн | 1 |
| 102 | 9765301 | Седло винта | 6 |
| 103 | 9765039 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX145W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
